Портативный векторный анализатор цепей ARINST VR 1-6200

Портативный векторный анализатор цепей (рефлектометр) ARINST VR 1-6200 предназначен для измерения характеристик согласования пассивных и активных радиоустройств (антенн, кабелей, фильтров, аттенюаторов, усилителей и т.п.).

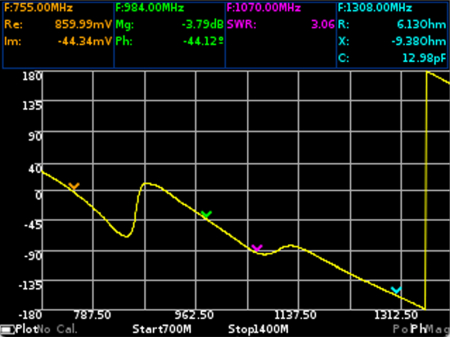

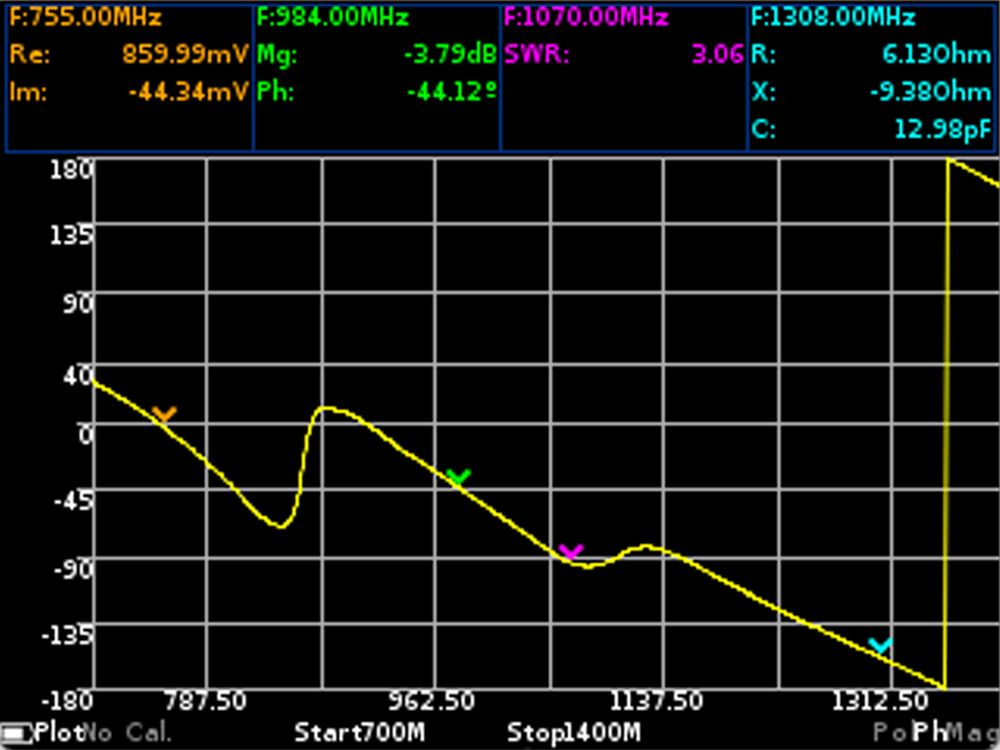

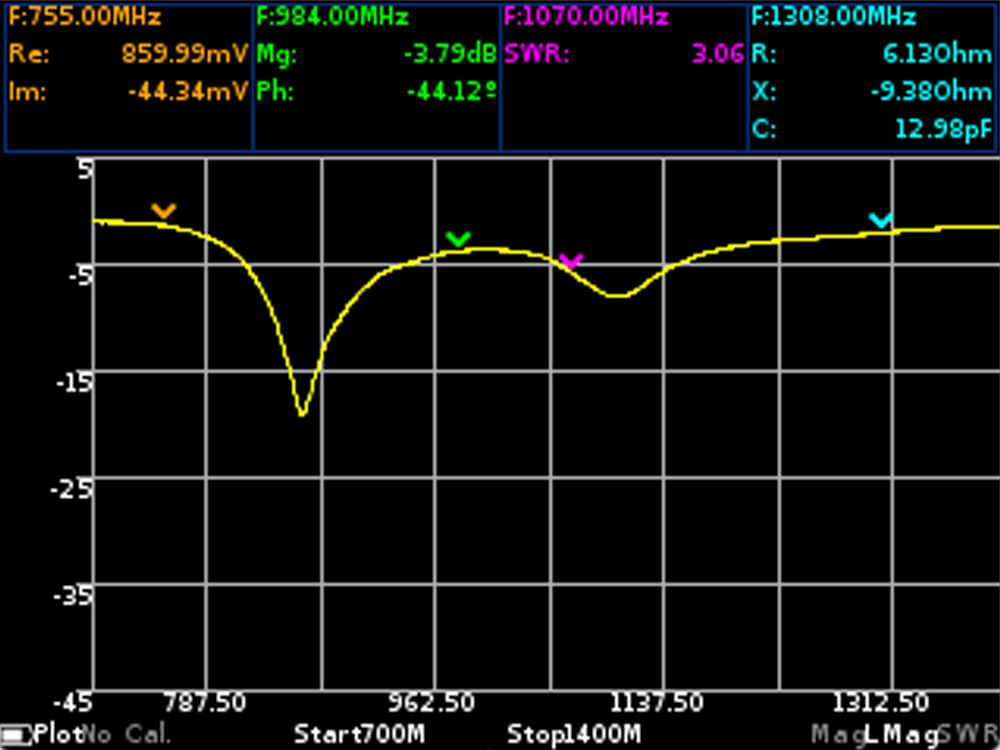

Прибор позволяет проводить измерения параметров комплексного коэффициента отражения, коэффициента стоячей волны (КСВН), импеданса, адмиттанса, фазы, потерь и расстояния до повреждения в кабеле.

Для кого?

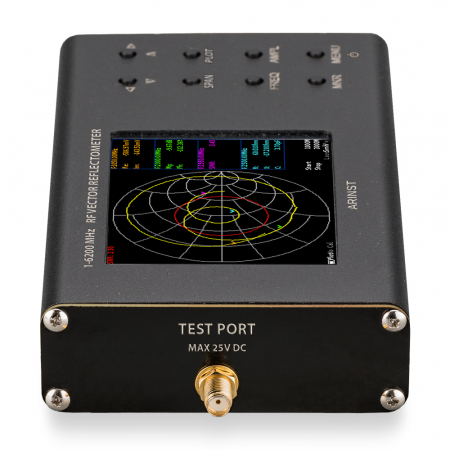

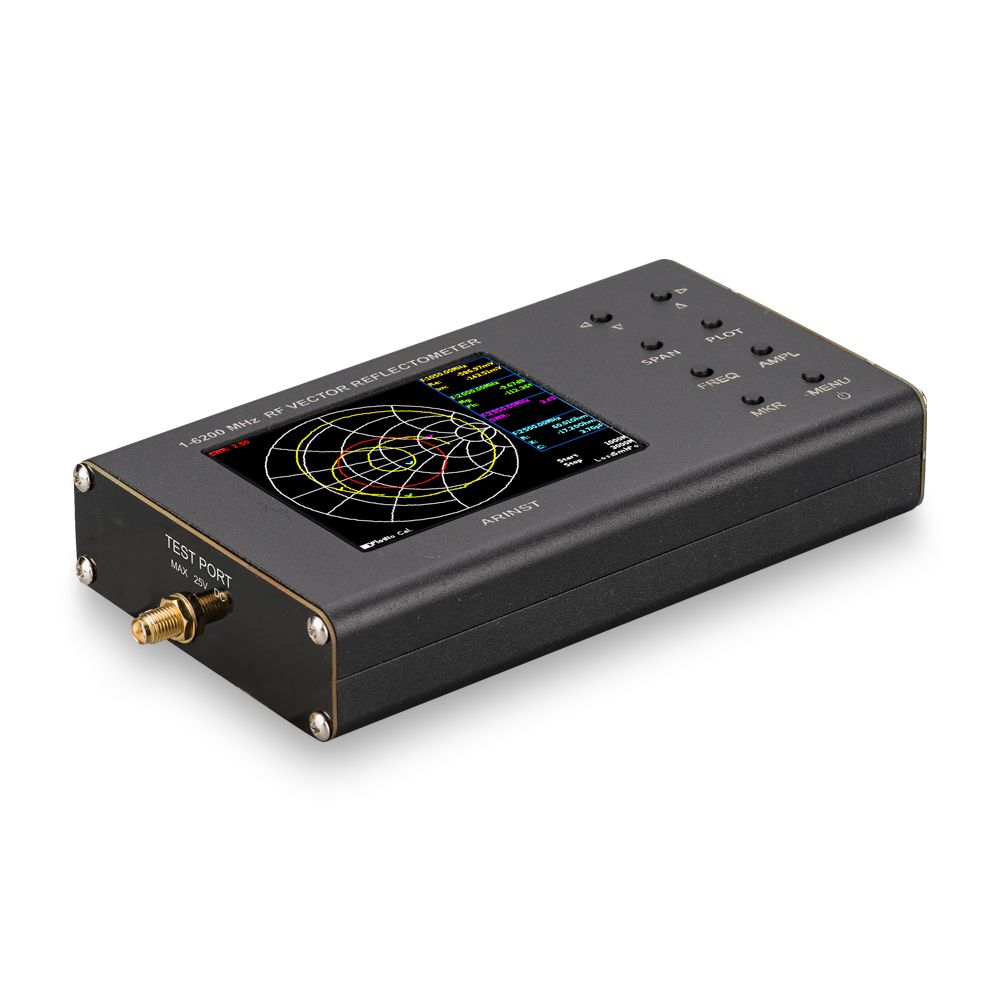

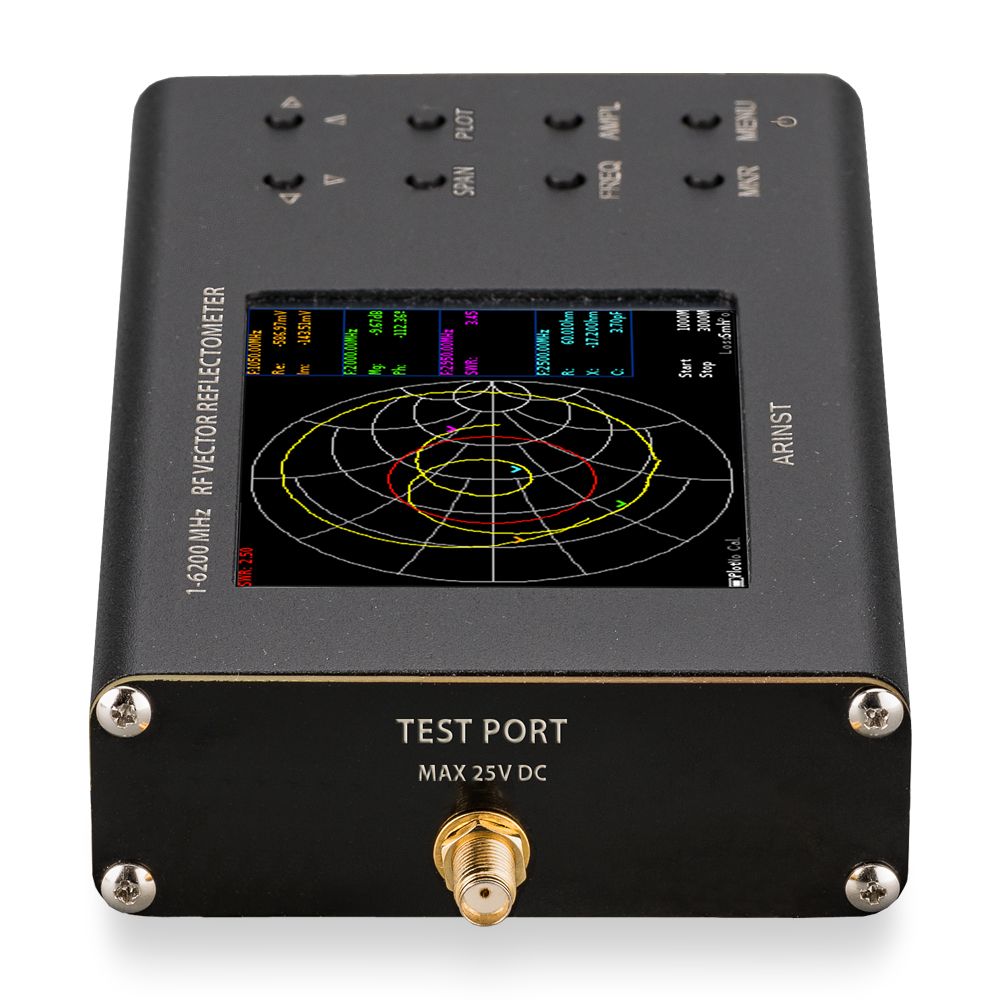

Анализатор ARINST VR 1-6200 выполнен в прочном алюминиевом корпусе в виде мобильного прибора с автономным питанием и предназначен в первую очередь для работ непосредственно на объекте, так как при малом весе и компактных размерах отличается невысоким энергопотреблением. Анализатор будет особенно полезен компаниям, работающим в сфере телекоммуникаций, которые занимаются установкой и обслуживанием антенн, усилением сотовой связи и т.п. С его помощью сервисные центры и ремонтные бригады могут на месте провести ВЧ-анализ кабелей и антенн при проведении пуско-наладочных или ремонтных работ. Кроме этого, прибор идеально подходит для мастерских, радиолюбителей, учебных заведений и лабораторий.

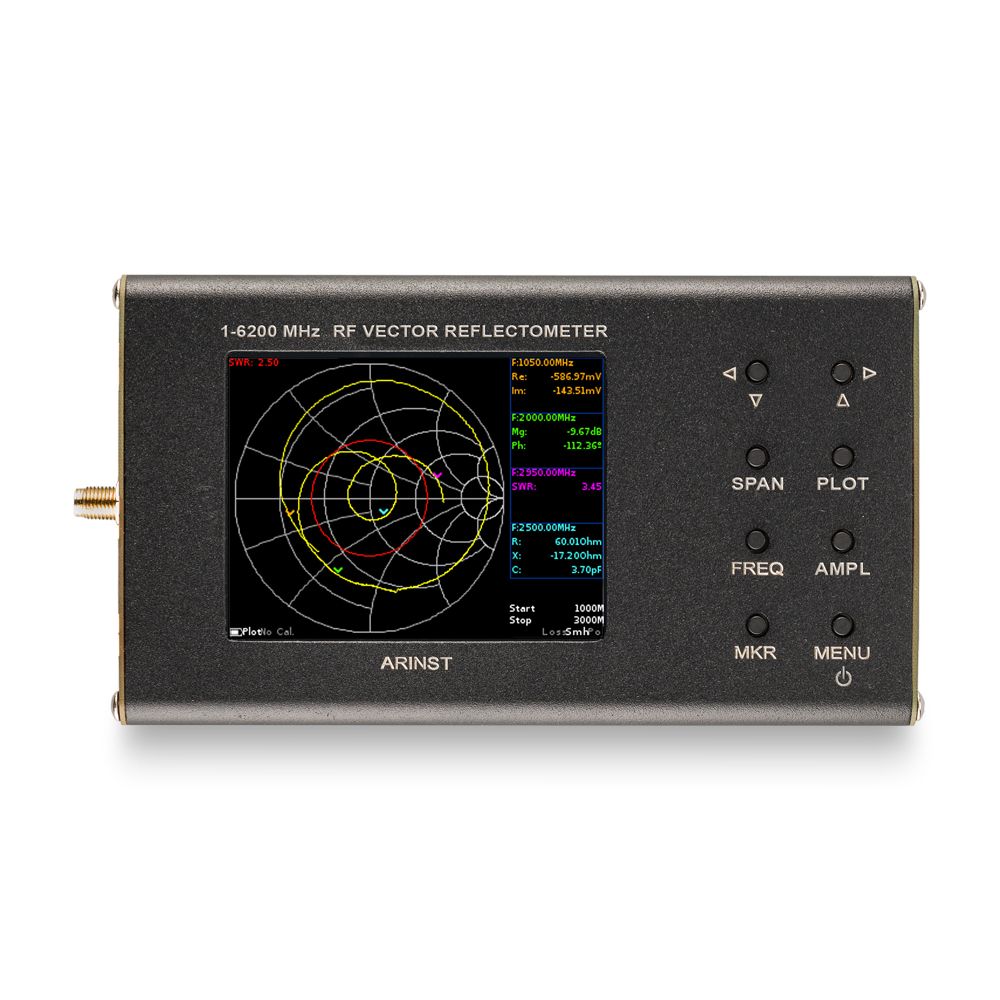

Прибор имеет 3.2" цветной резистивный экран для отображения результатов измерений и управления прибором.

 Например, с помощью прибора можно выполнить следующие работы:

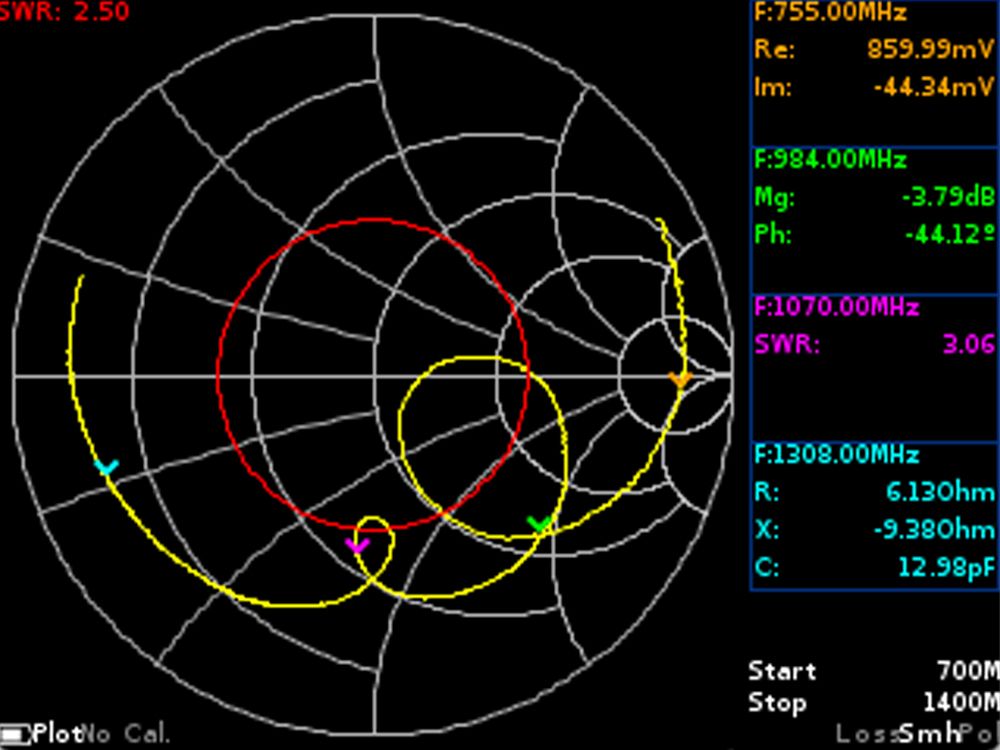

• Выполнить согласование импедансов с помощью диаграммы Смита

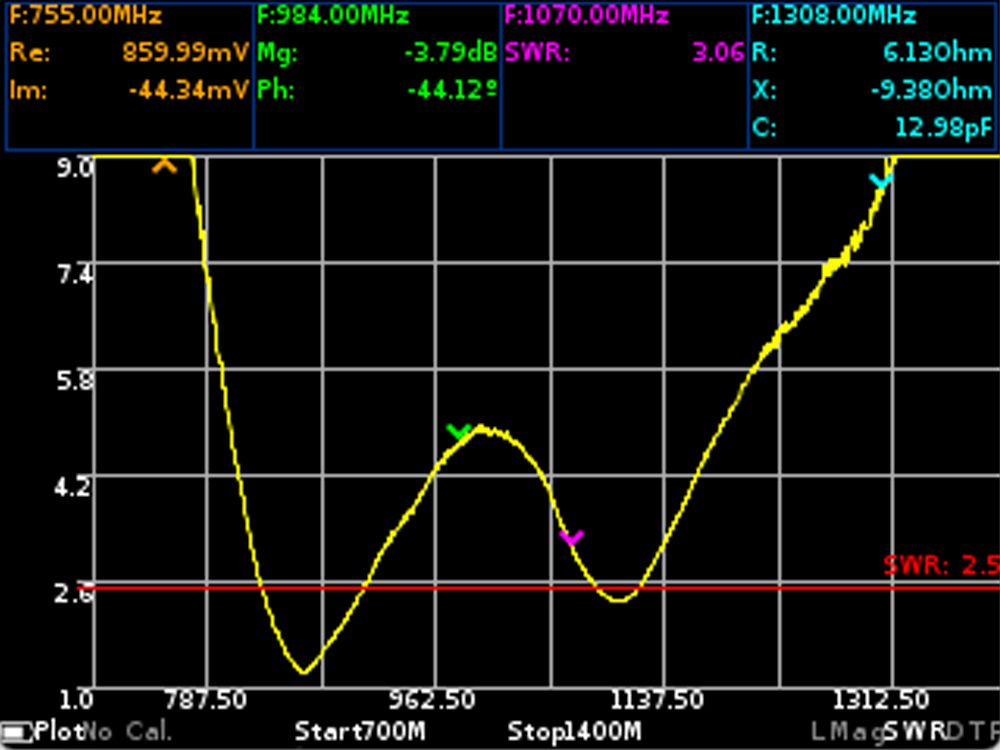

• Измерить коэффициент стоячей волны

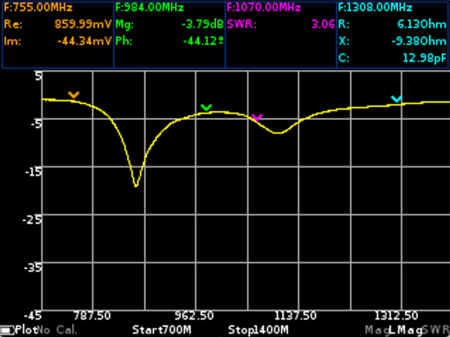

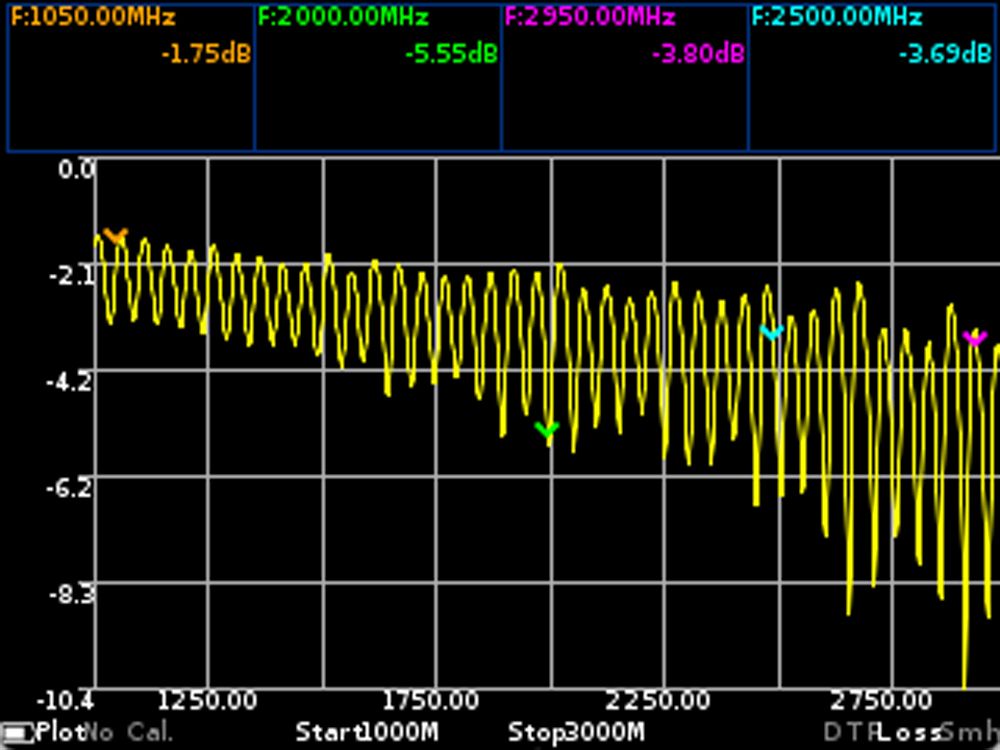

• Измерить затухание в кабеле

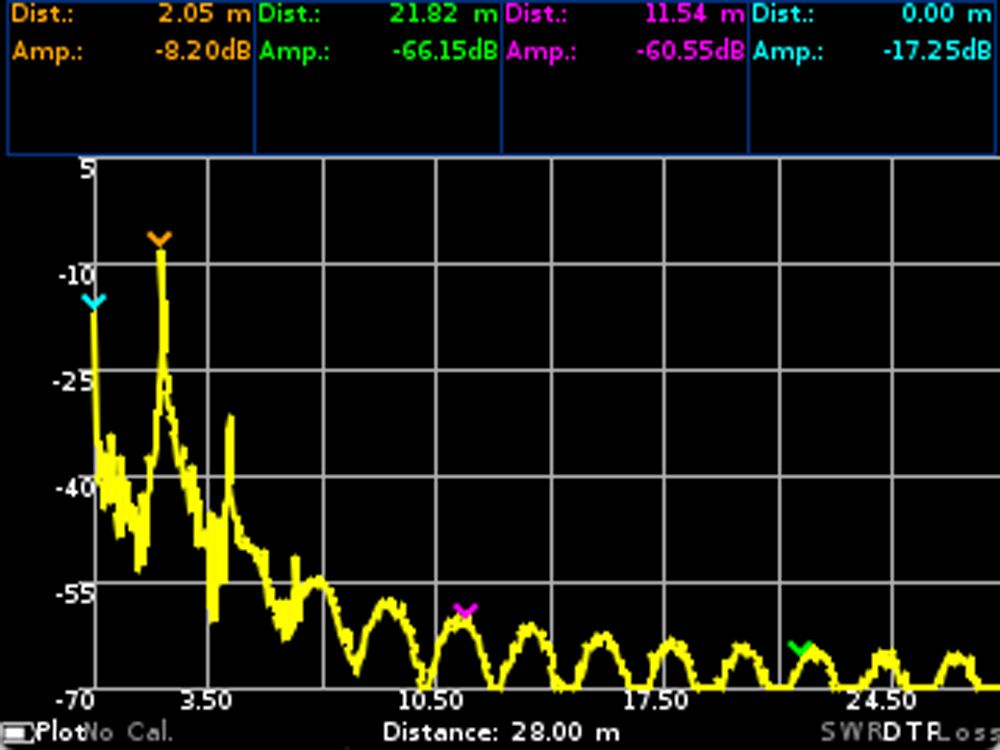

• Измерить расстояние до повреждения или неоднородности в кабеле

Преимущества портативного векторного анализатора цепей ARINST VR 1-6200:

• цветной сенсорный экран с диагональю 3,2 дюйма служит для быстрой настройки параметров сканирования и отображения результатов измерений
• широкий диапазон рабочих частот: от 1 до 6200 МГц
• высокая скорость сканирования – 1000 точек/с
• малая погрешность измерения коэффициента отражения: 0,25 дБ и 1,5° во всем диапазоне частот
• возможность отображения до четырех независимых маркеров на всех графиках, позволяющих производить точную оценку измеряемого параметра
• отображение практически всех возможных интерпретаций коэффициента отражения
• запоминание до 30 пользовательских предустановок
• запоминание до 12 трасс
• возможность измерения расстояния до повреждений и потерь в кабеле
• возможность компенсации электрической длины кабеля
• малая масса и размеры: 400 грамм при «карманных» габаритах 155×81×27 мм
• встроенный аккумулятор обеспечивает до 2 часов автономной работы прибора

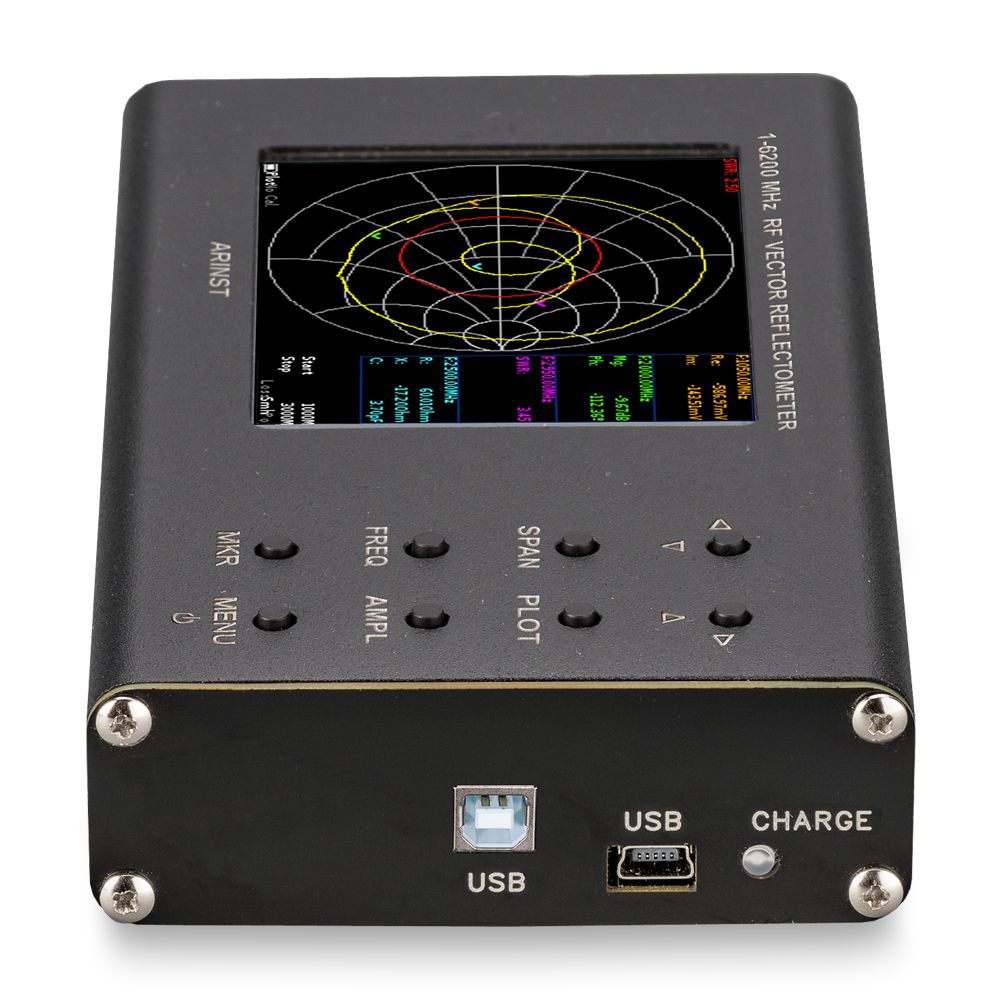

• возможность питания прибора от планшета или смартфона через USB OTG кабель: не вовремя разрядившийся аккумулятор не остановит рабочий процесс
•


¹ Измерение выполняется после прогрева устройства продолжительностью не менее пяти минут с проведением полной (ХХ, КЗ, СН) однопортовой калибровки. Изменение температуры окружающей среды от момента проведения калибровки до проведения измерений не должно превышать ±3 °С.

² Где С - скорость света м/с; VF – фактор скорости (отношение скорости распространения электромагнитной волны в кабеле к скорости распространения электромагнитной волны в вакууме), принимает значение в зависимости от кабеля от 0,1 до 1; S – диапазон частот сканирования в частотном задании (Гц).

³ Зависит от величины затухания в кабеле и является пределом индикации на дисплее.

⁴ При температуре окружающей среды плюс 20±5°С после полного заряда аккумулятора.

Прибор имеет заводскую калибровку, за опорную плоскость принят разъем прибора. Если вы планируете проводить измерения с использованием кабельных сборок, переходников и т.д., то вам будет необходимо перекалиброваться. Для этого используйте 50 Ом калибровочный набор SOL (Short / Короткое замыкание - Open / Холостой ход - Load / Согласованная нагрузка). SOL калибровочные наборы чаще всего бывают в форм-факторе N-типа и SMA-типа. Выбирайте форм-фактор, соответствующий типу разъема, на опорной плоскости которого планируется калибровка.

Комплектация:
