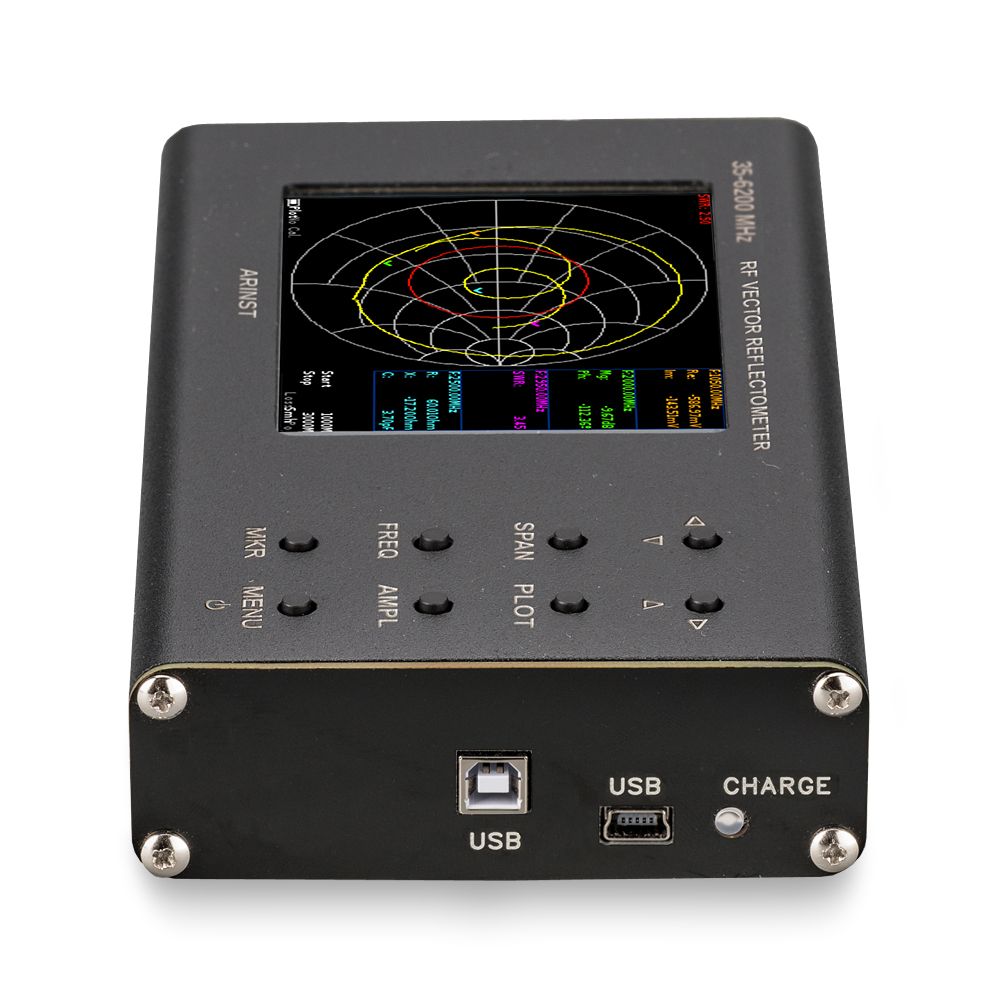

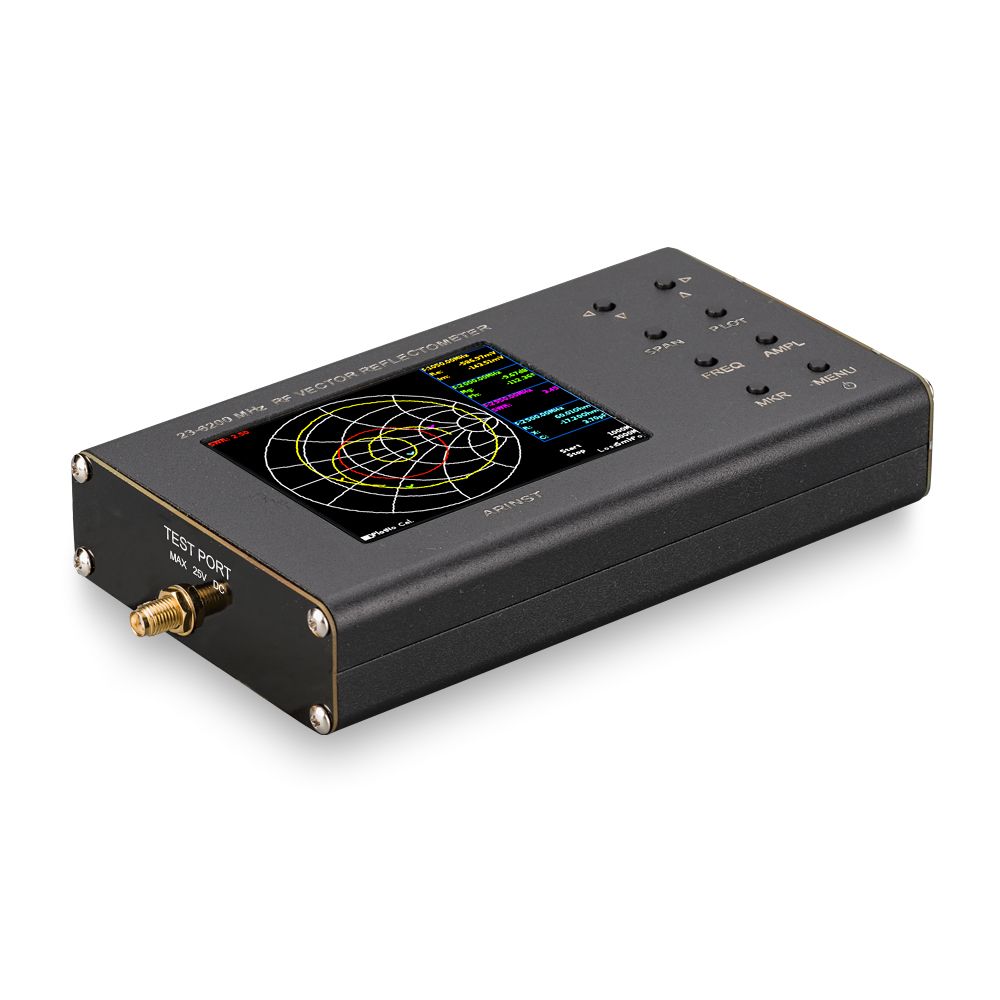

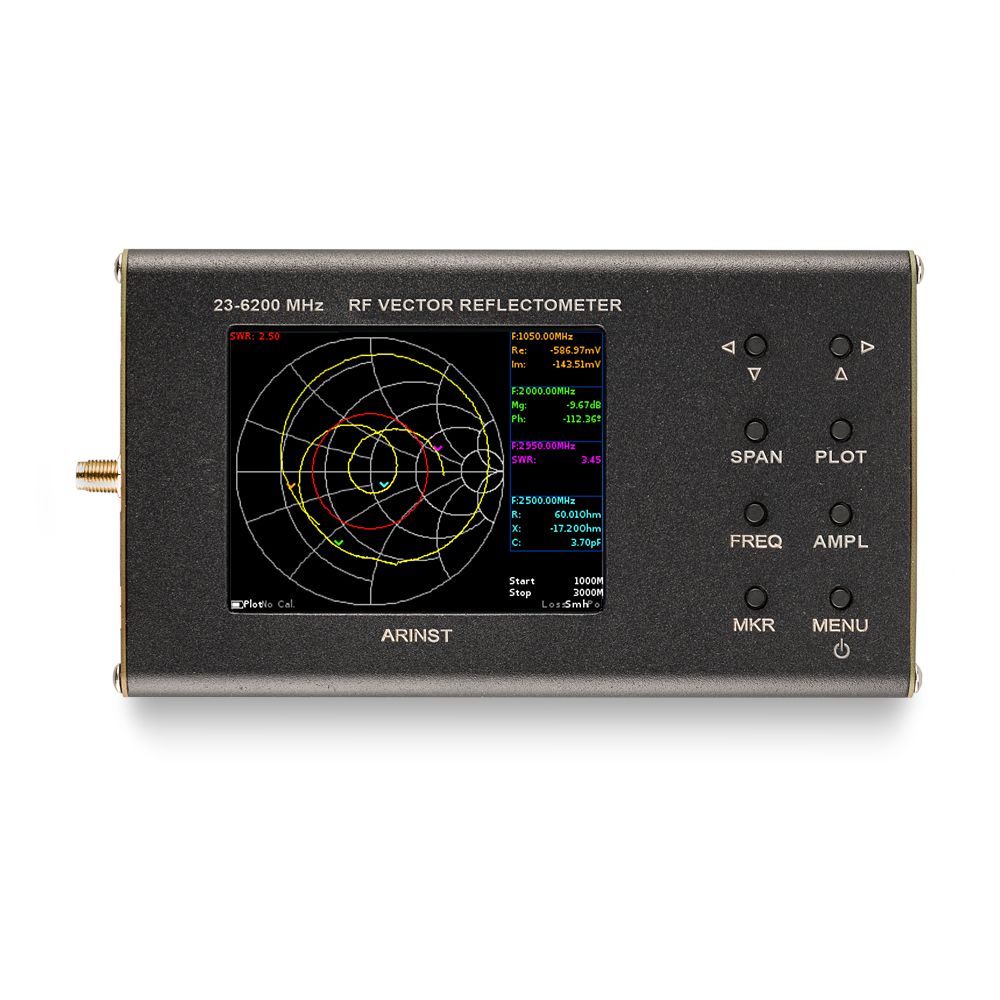

ARINST VR 23-6200 портативный векторный анализатор цепей

Портативный векторный анализатор цепей (рефлектометр) ARINST VR 23-6200 предназначен для измерения характеристик согласования пассивных и активных радиоустройств (антенн, кабелей, фильтров, аттенюаторов, усилителей и т.п.).

Прибор позволяет проводить измерения параметров комплексного коэффициента отражения, коэффициента стоячей волны (КСВН), импеданса, адмитанса, фазы, потерь и расстояния до повреждения в кабеле.

Для кого?

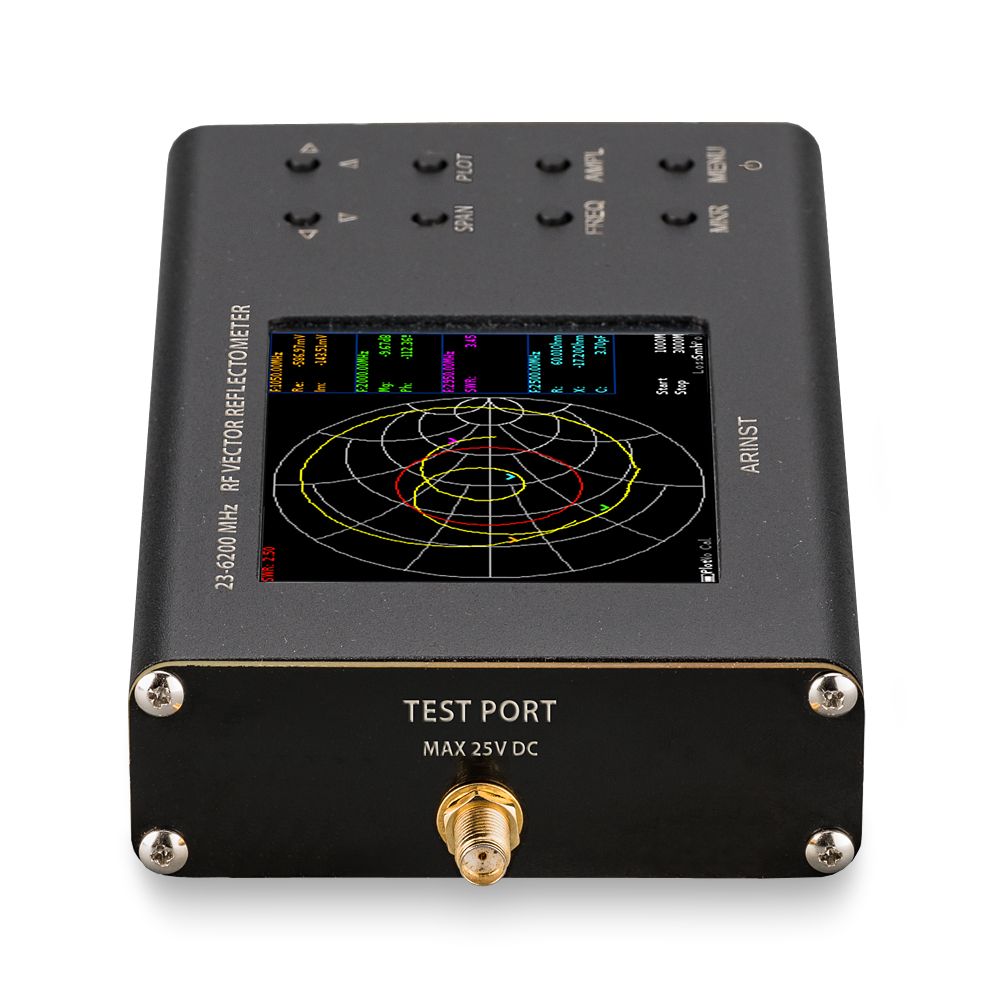

Анализатор ARINST VR 23-6200 выполнен в прочном алюминиевом корпусе в виде мобильного прибора с автономным питанием и предназначен в первую очередь для работ непосредственно на объекте, так как при малом весе и компактных размерах отличается невысоким энергопотреблением. Анализатор будет особенно полезен компаниям, работающим в сфере телекоммуникаций, которые занимаются установкой и обслуживанием антенн, усилением сотовой связи и т.п. С его помощью сервисные центры и ремонтные бригады могут на месте провести ВЧ-анализ кабелей и антенн при проведении пуско-наладочных или ремонтных работ. Кроме этого, прибор идеально подходит для мастерских, радиолюбителей, учебных заведений и лабораторий.

Прибор имеет 3.2" цветной резистивный экран для отображения результатов измерений и управления прибором.

Например, с помощью прибора можно выполнить следующие работы:

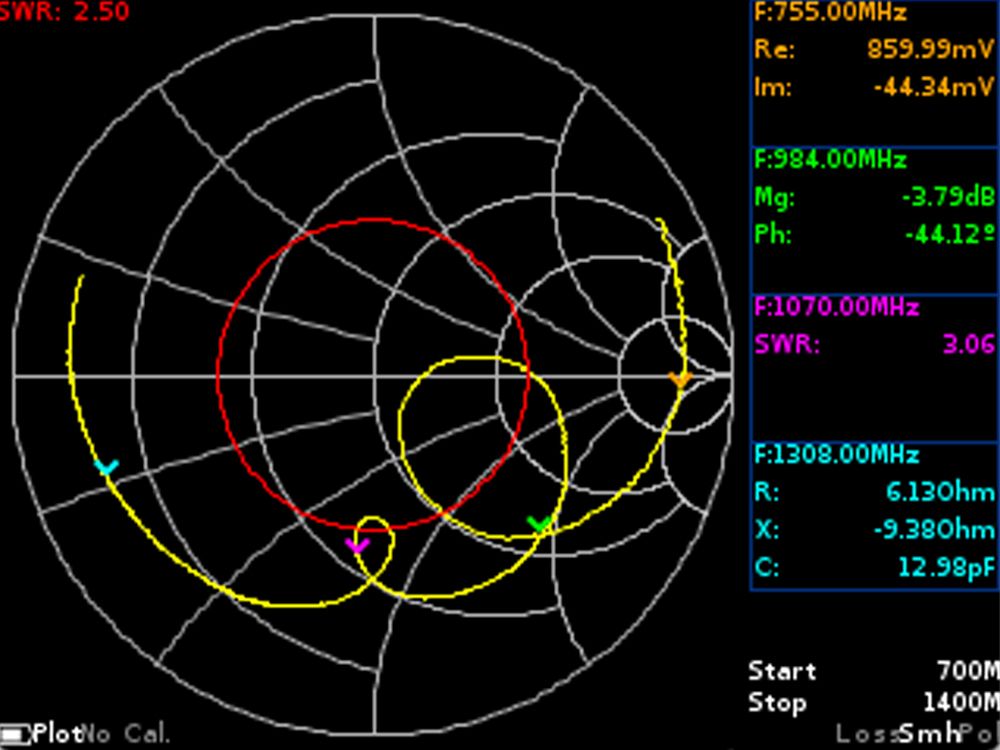

Выполнить согласование импедансов с помощью диаграммы Смита

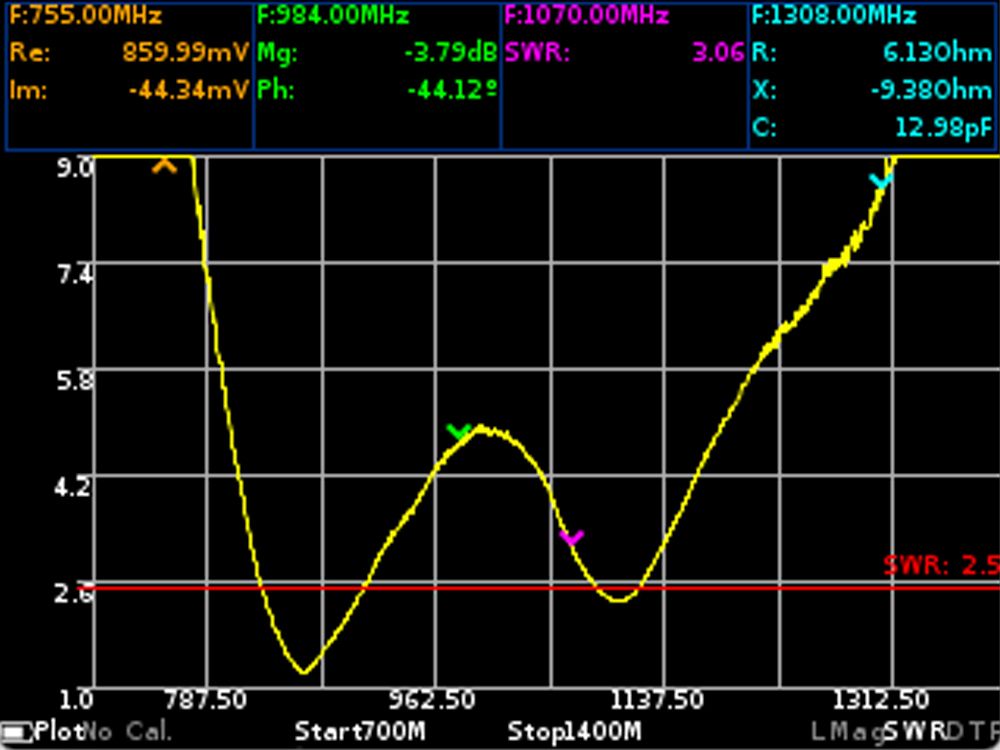

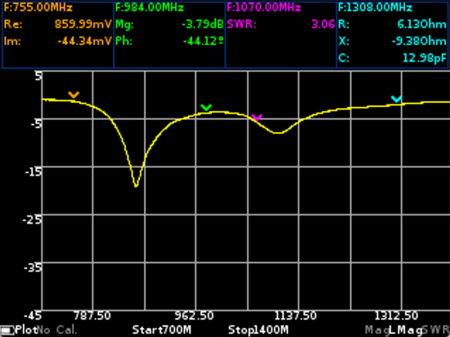

Измерить коэффициент стоячей волны

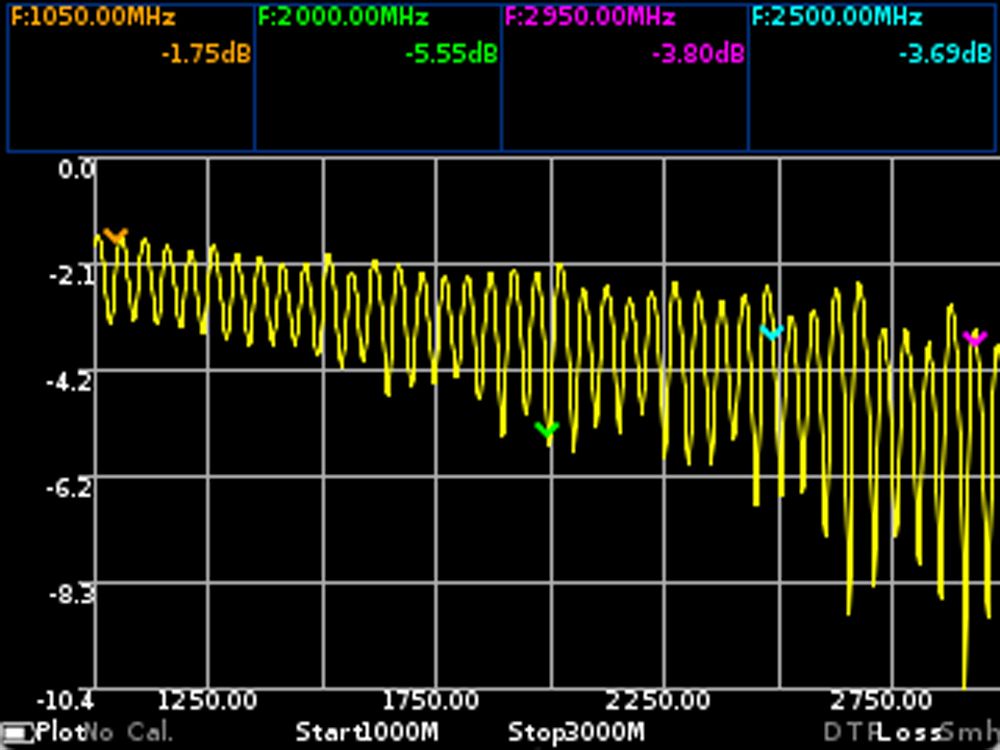

Измерить затухание в кабеле

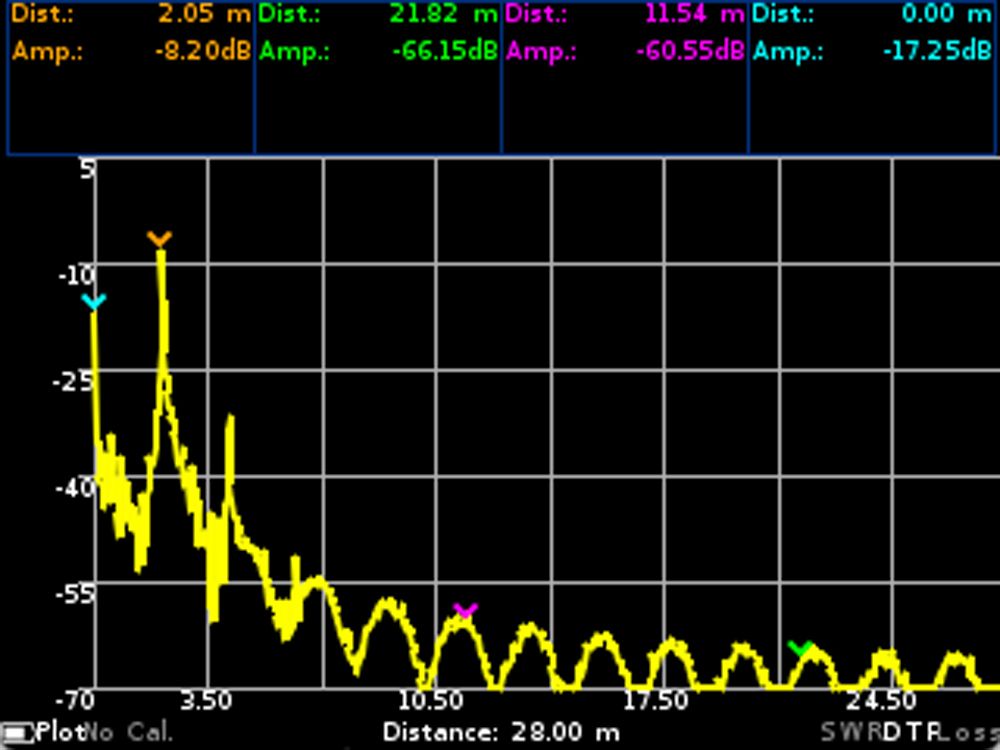

Измерить расстояние до повреждения или неоднородности в кабеле
Преимущества портативного векторного анализатора цепей ARINST VR 23-6200:
цветной сенсорный экран с диагональю 3,2 дюйма служит для быстрой настройки параметров сканирования и отображения результатов измерений
широкий диапазон рабочих частот: от 23 до 6200 МГц
высокая скорость сканирования – 1000 точек/с
малая погрешность измерения коэффициента отражения: 0,25 дБ и 1,5° во всем диапазоне частот
возможность отображения до четырех независимых маркеров на всех графиках, позволяющих производить точную оценку измеряемого параметра
отображение практически всех возможных интерпретаций коэффициента отражения
возможность измерения расстояния до повреждений и потерь в кабеле
малая масса и размеры: 400 грамм при «карманных» габаритах 155×81×27 мм
встроенный аккумулятор обеспечивает до 2 часов автономной работы прибора
возможность питания прибора от планшета или смартфона через USB OTG кабель: не вовремя разрядившийся аккумулятор не остановит рабочий процесс
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ARINST VR 23-6200:
Рабочий диапазон частот    23 — 6200 МГц
Разрешение по частоте    10 кГц
  Максимальное число точек сканирования    1000
Скорость сканирования    1000 точек/с
Направленность моста, нескорректированная во всем диапазоне, не менее    12 дБ
Направленность эффективная (после полной однопортовой калибровки), не менее1    50 дБ
Коэффициент стоячей волны по входу, не более    2
Погрешность измерения фазы, не более1    1,50
Погрешность измерения магнитуды, не более1    0,25 дБ
Разрешение определения расстояния до повреждения2    (C x VF)/2S м
Максимальная длина измеряемого кабеля3, при VF =1    3000 м
Максимальное постоянное напряжение на входе    25 В

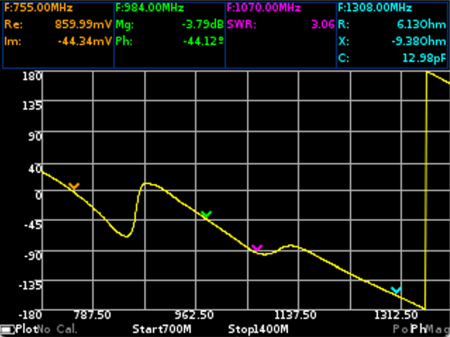

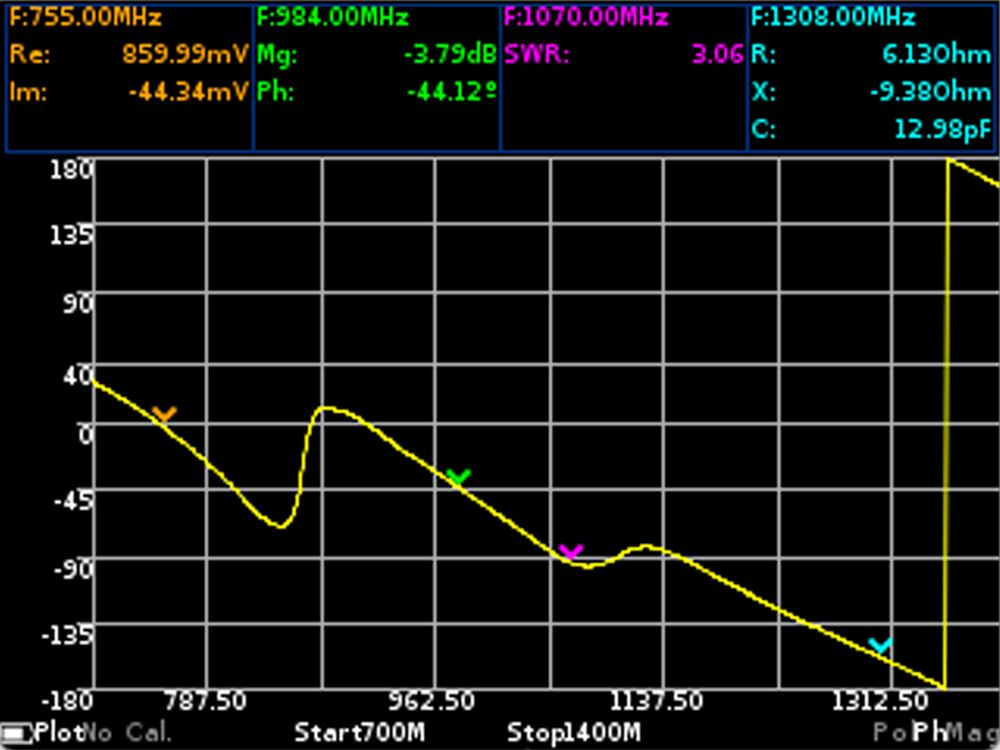

Отображаемые графики    диаграмма Вольперта-Смита; полярная диаграмма; фаза коэффициента отражения (КО); магнитуда КО; логарифмическая магнитуда КО; КСВ; дистанция до повреждения; потери в кабеле
Рабочий диапазон температур
0...+400С

Диагональ экрана    3,2"
Тип экрана
сенсорный

резистивный
Разрешение экрана    320х240
Ёмкость аккумулятора    2500 мАч
Время непрерывной работы от аккумулятора4    ~2 ч
Время заряда аккумулятора    ~6 ч
Габаритные размеры (Д×Ш×В)    155×81×27
Масса    0,4 кг
1 Измерение выполняется после прогрева устройства продолжительностью не менее пяти минут с проведением полной (ХХ, КЗ, СН) однопортовой калибровки. Изменение температуры окружающей среды от момента проведения калибровки до проведения измерений не должно превышать ±3 °С.

2 Где С - скорость света м/с; VF – фактор скорости (отношение скорости распространения электромагнитной волны в кабеле к скорости распространения электромагнитной волны в вакууме), принимает значение в зависимости от кабеля от 0,1 до 1; S – диапазон частот сканирования в частотном задании (Гц).

3 Зависит от величины затухания в кабеле и является пределом индикации на дисплее.

4 При температуре окружающей среды плюс 20±5°С после полного заряда аккумулятора.
