Портативный анализатор спектра Arinst SSA Lite R2

Артикул : 1482
Бесплатная доставка по России
Гарантия: 1 год
Портативный анализатор спектра Arinst SSA Lite R2
Портативный анализатор спектра Arinst SSA Lite R2
В наличии
Цена:
25 000 Р
Розничная цена: 25 000 Р
Цена по акции: 25 000 Р
или
Описание

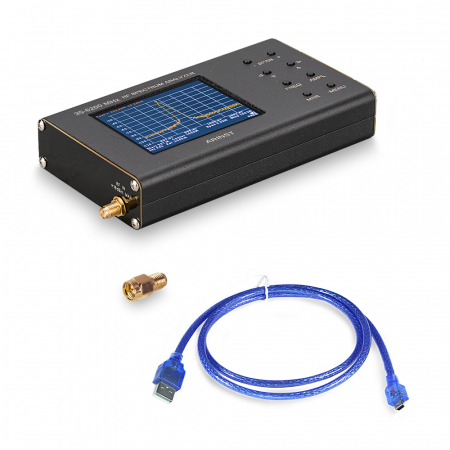

Данная комплектация отличается от версии PRO отсутствием дополнительных переходников и внешнего аттенюатора на 30 дБ.

Портативный анализатор спектра Arinst SSA R2 предназначен для отображения спектров сигналов в диапазоне частот от 35 до 6200 МГц. Прибор позволяет определить амплитуду и частоту спектральных компонент, входящих в состав сигнала.

Анализатор спектра отображает спектры сигналов всех распространенных технологий: Wi-Fi, 2G, 3G, 4G, LTE, CDMA, DCS, GSM, GPRS, ГЛОНАСС и т.д.

Для кого?
Анализатор спектра ARINST SSA R2 предназначен в первую очередь для полевых работ, он имеет очень малые вес и размеры и отличается невысоким энергопотреблением. С его помощью сервисные центры и ремонтные бригады могут на месте провести ВЧ-анализ для проведения пуско-наладочных или ремонтных работ. Кроме этого, анализатор спектра идеально подходит для ремонтных мастерских и радиолюбителей.

Как работает?

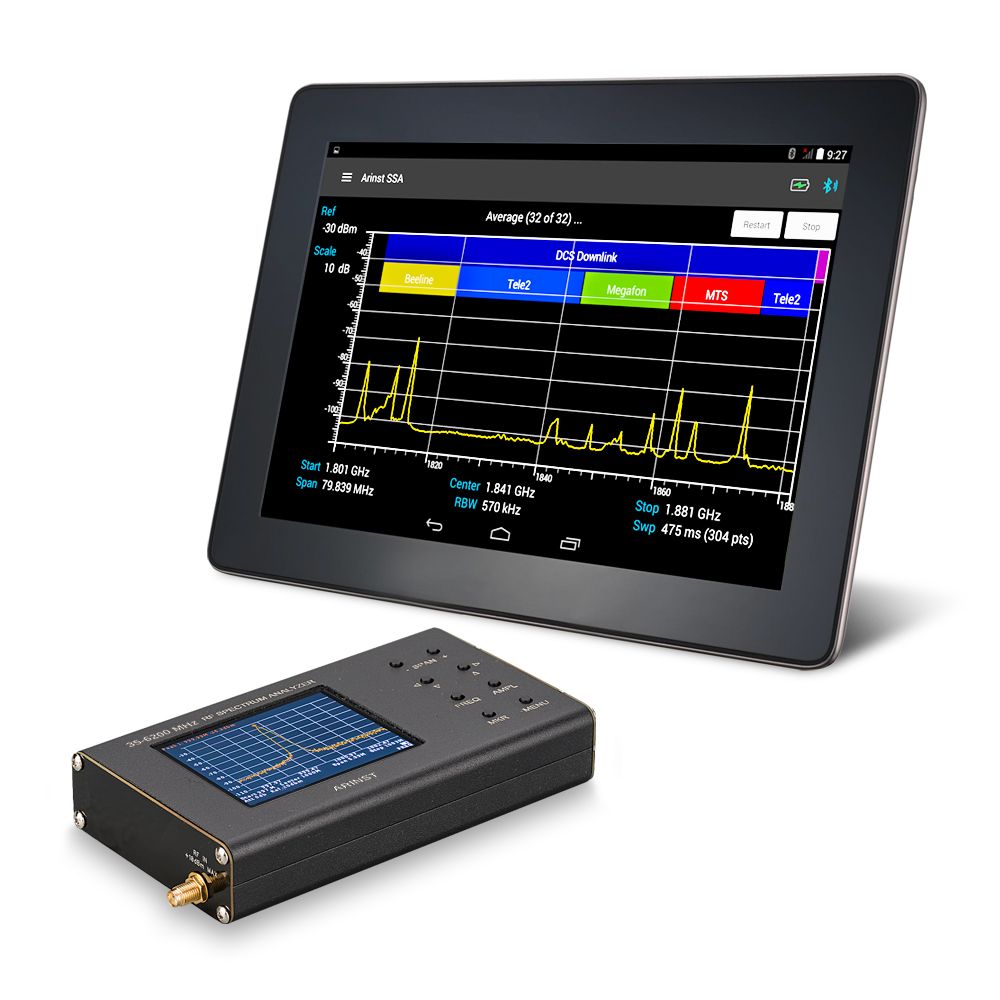

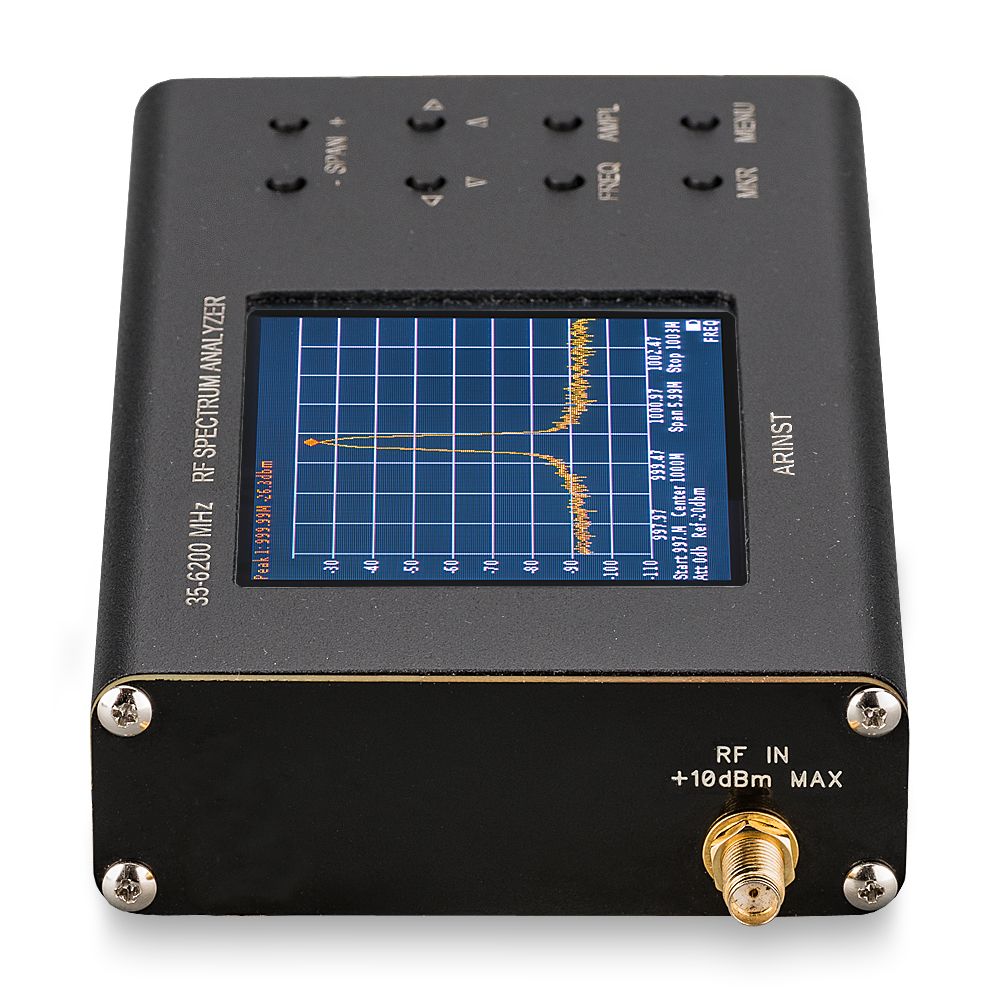

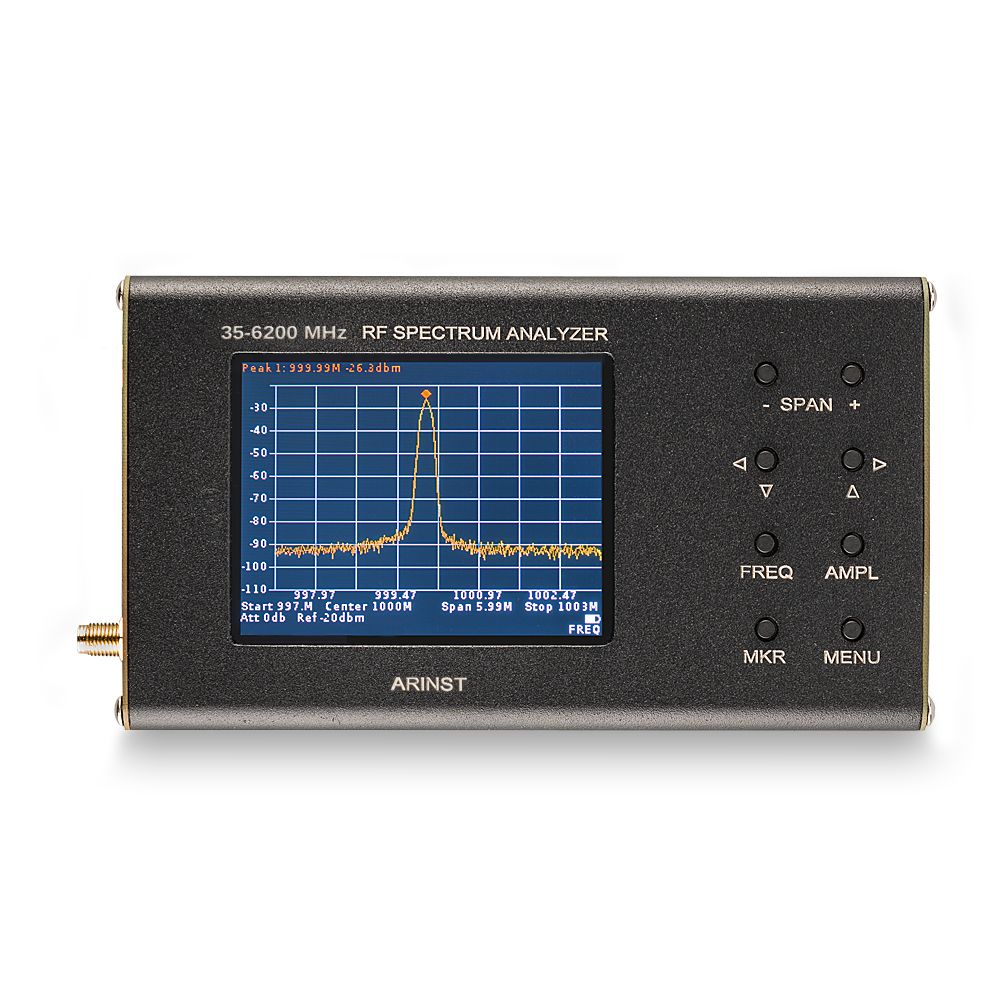

Анализатор спектра выполнен в виде мобильного прибора с автономным питанием, который подключается в измеряемую цепь. Прибор имеет 3.2" цветной резистивный экран для отображения спектров сигналов и для управления прибором. Кроме этого, прибор управляется при помощи смартфона или планшета под управлением Android версии 4.1-8.1.

Данные между прибором и смартфоном передаются как через встроенный Bluetooth модуль, так и по USB-кабелю. Дальность действия Bluetooth – до 10 метров (Пароль для доступа по Bluetooth: 1234).

Все измеренные данные в реальном времени отображаются на экране прибора или смартфона/планшета.

Для управления анализатором спектра при помощи смартфона/планшета нужно из Google Play установить программу или скачать последнюю версию программы с сайта и установить ее вручную.

Для нормальной работы приложения необходима Windows 7 или выше, а также последняя версия Java Virtual Machine.

Для работы приложения необходима полная (100%) поддержка OpenGL версии 2.1 и выше.

API
Существует возможность управления устройством при помощи API.

Можно отправить на устройство команду совершить измерение (сканирование диапазона) со следующими параметрами:

начальная частота
конечная частота
шаг измерения
значение аттенюатора
После выполнения команды устройство Arinst SSA R2 отправит клиенту (микроконтроллеру, компьютеру, мобильному устройству и т.п.) сообщение, содержащее измеренные значения амплитуд при заданных значениях частот. Пользователь может записывать полученные данные в файл, базу данных и т.п.

При помощи данного API пользователь сможет настроить автоматические измерения спектра и использовать анализатор Arinst SSA R2 в своей системе. API работает на любом языке программирования, поддерживающего работу с портами ввода-вывода (Java, C, C++, C#, Python, Assembler и т.п.).

Пример использования API можно скачать отсюда.

Преимущества анализатора спектра ARINST SSA R2:
наличие цветного резистивного дисплея с диагональю 3.2 дюйма,
широкий диапазон частот: от 35 до 6200 МГЦ,
быстрое сканирование диапазона частот: около 500 мкс на точку,
высокая точность измерений: 2 дБ в пределах динамического диапазона 70-75 дБ,
малый вес и размеры: вес всего 400 г, размеры 155х81х27 мм,
автономное питание до 4 часов непрерывной работы,
беспроводная передача данных на смартфон/планшет,
работа с большинством устройств под управлением Android,
возможность пользоваться одним прибором при помощи нескольких смартфонов/планшетов,
возможность питания прибора от планшета или смартфона,
бесплатное многофункциональное ПО и бесплатные обновления для управления прибором.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ARINST SSA R2:
Отображаемый диапазон частот    35 — 6200 МГц
Измеряемый диапазон частот    35 — 4500 МГц
Динамический диапазон для полосы 35-3000 МГц    75 дБ
Динамический диапазон для полосы 3000-4500 МГц    70 дБ
Максимальная полоса обзора    6165 МГц
Полоса пропускания ПЧ (фиксированная)    200 кГц
Скорость сканирования при полосе обзора более 100 МГц    700 МГц/сек
Время обзора в полосе 100 МГц    < 0,25 сек
Полка шума в полосе до 3000 МГц    < -100 дБм
Полка шума в полосе 3000 - 4500 МГц    < -95 дБм
Полка шума в полосе 4500 - 6200 МГц    < -90 дБм
Волновое сопротивление    50 Ом
КСВ в рабочем диапазоне частот    < 1,5
Внутренний аттенюатор    0 - 30 дБ
Ошибка при аттенюации до 10 дБ    2 дБ
Ошибка при аттенюации от 10 до 20 дБ    5 дБ
Ошибка при аттенюации от 20 до 30 дБ    8 дБ
Точность отображения сигнала в пределах динамического диапазона    2 дБ
Максимальная входная мощность при аттенюаторе 0 дБ    10 дБм
Максимальная входная мощность при аттенюаторе более 20 дБ    +20 дБм
Максимальный входной измеряемый сигнал    +10 дБм
Максимальное постоянное напряжение на входе    25 В
Максимальный потребляемый ток при работе от аккумулятора    350 мА
Максимальный потребляемый ток при работе от USB (при включенном заряде)    500 мА
Аккумулятор    2000 мАч
Время работы от аккумулятора    4 часа
Время заряда аккумулятора    ~ 5 часов

Ограничения
Анализатор спектра Arinst SSA R2 не является измерительным прибором, так как не имеет утвержденного типа средства измерений. Утверждение типа средства измерений негативно повлияло бы на доступность и цену прибора. Поэтому анализатор спектра с официальной точки зрения является индикатором поля. Однако, несмотря на это, прибор полностью соответствует всем заявленным техническим характеристикам. Каждый прибор калибруется по мощности и частоте.

Анализатор не является полноценным классическим анализатором спектра, поскольку не использует классическую схему преобразования частот для 100% подавления зеркального канала. Мы используем математическое подавление зеркального канала, что в отдельных редких случаях может приводить к появлению в составе отображаемых сигналов "фантомных" сигналов.
