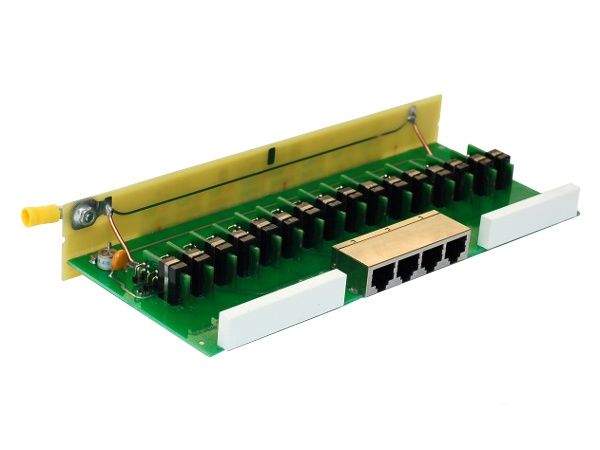

Info-Sys РГ5G-4LSA

Групповой модуль защиты на 4 порта для сетей 10/100/1000Base-TX. Модуль устанавливается в Универсальный корпус 19-ти дюймового европейского стандарта высотой 1U отличающийся повышенной жёсткостью и удобством монтажа.

В основе работы устройства лежит принцип отвода опасных напряжений, возникающих в кабеле, на шину заземления через среднюю точку трансформаторной развязки. Данное инженерное решение является уникальным и до сих пор не применялось в устройствах защиты.

По сравнению с другими аналогичными устройствами изделия линейки РГ5 обладают следующими преимуществами:

- Отсутствие электрической связи (гальваническая развязка) между защищаемым оборудованием и подключаемым кабелем.
- Высокая стойкость. Способность отводить на шину заземления большие токи при сохранении работоспособности (5000 ампер и более!!!).
- Высокая степень подавления помех.
- Низкие потери полезного сигнала. (Уровень потерь в устройстве меньше чем в кабеле категории 5Е длиной 2 метра).
- Защитный чехол однопортовых устройств выполнен из пожаробезопасного самозатухающего полиэтилена.
- Особенностью многопортовых модулей защиты является устойчивость работы при случайном попадании фазного напряжения (220В) электросети общего назначения на жилы кабельного сегмента.

Совокупность перечисленных выше качеств позволяет рекомендовать применение устройств линейки РГ5 для защиты кабельных сегментов, проложенных между двумя различными зданиями на большой высоте.

Подключение
Устройство включается в разрыв кабеля между защищаемым оборудованием и кабельным сегментом. Желто-зеленый провод устройства однопортового устройства или винтовая клемма многопортового модуля подключаются к проводнику защитного заземления РЕ электрической сети. Электрическая проводка в помещении, где производится установка защитного устройства, должна быть выполнена по трехпроводной схеме TN-S.

ВНИМАНИЕ !!!
Эксплуатация устройства при отключенном проводнике защитного заземления значительно снижает его защитные свойства и делает его применение мало эффективным.

Не рекомендуется для подключения к защитному проводнику использовать корпус компьютера. Импульсный ток, проходящий через элементы корпуса, может повредить их и стать источником опасных напряжений для электронных компонентов, размещенных в корпусе.

Если помещение, где устанавливается защитное устройство, не имеет контура защитного заземления РЕ, рекомендуется использовать устройство РГ6, обеспечивающее меньший уровень защиты оборудования, но не требующее заземления.

    Подключение кабеля: Коннектор LSA
    Подключение оборудования: Розетка RJ-45
    Защищаемые проводники: Fast Ethernet (100 M) 1,2,3,6, Gigabit Ethernet (1 G) 1,2,3,4,5,6,7,8
    Вносимые потери в полосе рабочих частот 5 - 95 МГц: < 0,4 дБ
    Вносимые потери в полосе рабочих частот 95 - 135 МГц: < 0,8 дБ
    Возвратные потери на частоте: 10 МГц < 30 дБ, 50 МГц < 20 дБ, 100 МГц < 15 дБ, 135 МГц < 13 дБ
    Переходное затухание между каналами на частоте 90 МГц: > 30 ДБ
    Проходная емкость ВХОД - ВЫХОД: < 110 пФ
    Испытательное напряжение ВХОД - ВЫХОД: 1500 В
    Уровень ограничения дифференциального напряжения: < ±7,5 В
    Время срабатывания дифференциальной защиты: < 10 нс.
    Максимальное импульсное напряжение синфазной помехи относительно потенциала "ЗЕМЛИ" (при скорости нарастания 1КВ/мкС): < ±800 В
    Максимально допустимое напряжение в кабеле (относительно потенциала "ЗЕМЛИ"): ±350 В (DC)/250 В (AC)
    Максимальный отводимый импульсный ток (импульс 8/20 мкС): < 5 КА
    Разброс параметров по каналам: < 10%
    Размеры (без заземляющего провода и соединительного кабеля): 217 х 103 х 34 мм
    Вес: 230 Гр.
