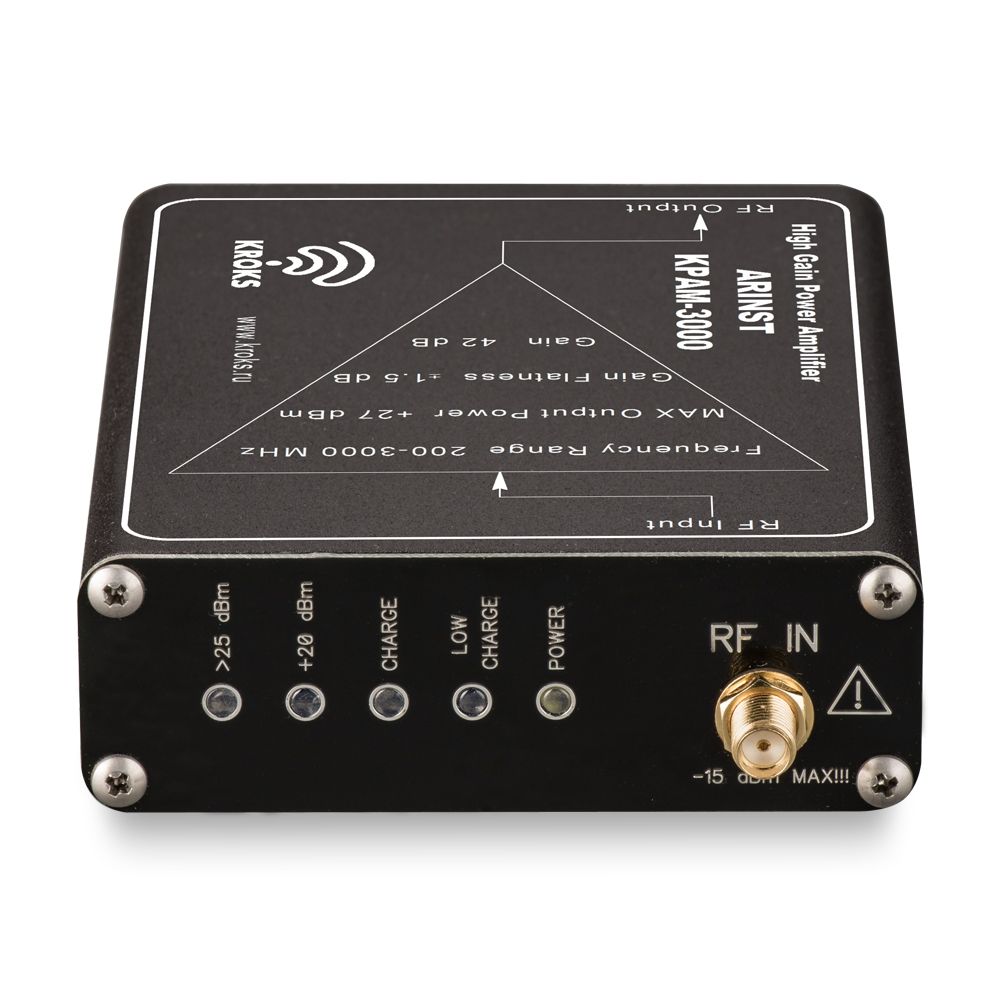

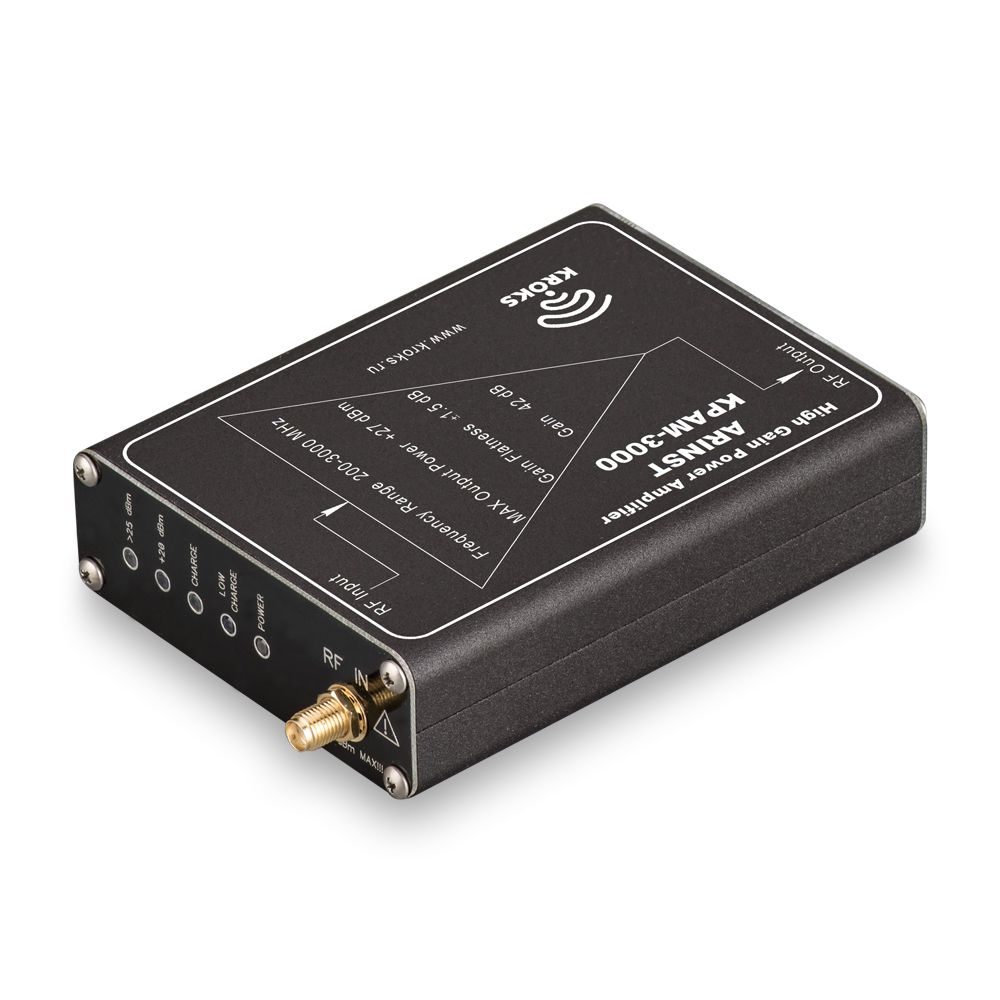

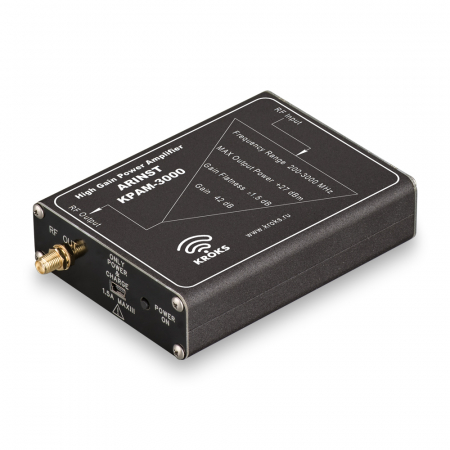

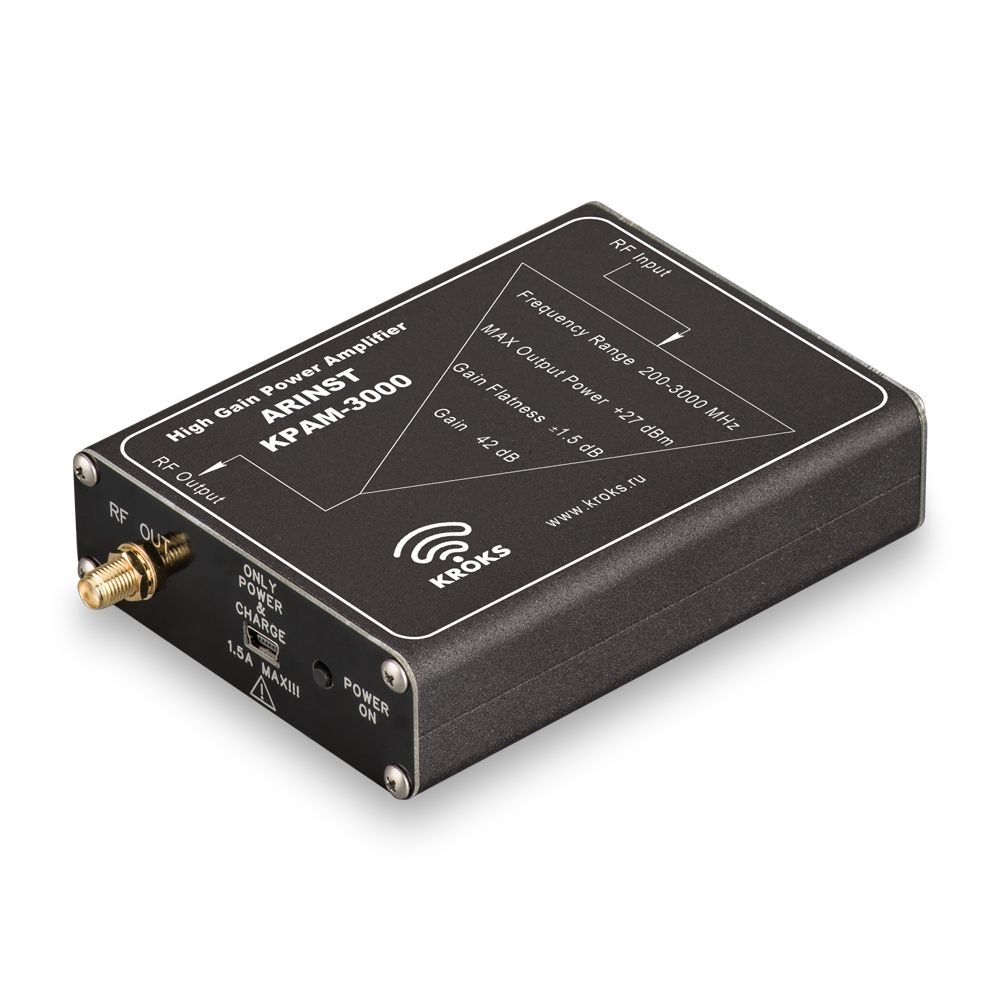

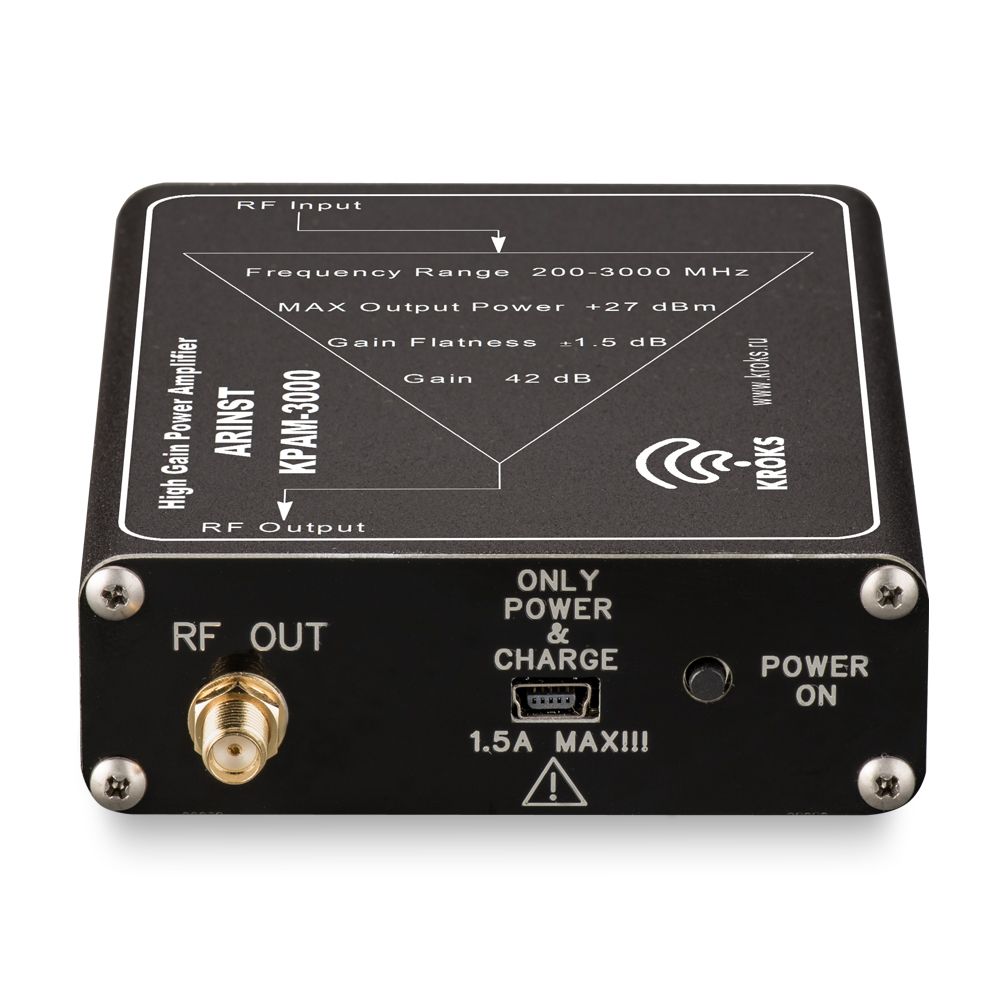

Arinst КРАМ-3000 предназначен для усиления входного высокочастотного сигнала в диапазоне частот 200-3000 МГц. В качестве источника высокочастотного сигнала используется свипирующий генератор анализатора спектра, с которого сигнал подается на тестируемое устройство через усилитель мощности. Усилитель применяется в трактах усиления высокочастотного сигнала при условии не превышения допустимого уровня входной мощности, указанного в технических характеристиках устройства. Питание усилителя осуществляется от встроенного Li-Ion аккумулятора.
Усилитель мощности предназначен для работы совместно с анализаторами спектра Arinst, имеющими встроенный трекинг генератор.
Схема питания прибора выполнена таким образом, что усилитель после включения работает только при наличии на входе сигнала мощностью от -25 дБм до -15 дБм. Если входной сигнал будет отсутствовать или будет ниже -25 дБм, то устройство автоматически выключится. Если входной сигнал будет выше, чем -10 дБм, то устройство может выйти из строя; такой случай не является гарантийным.

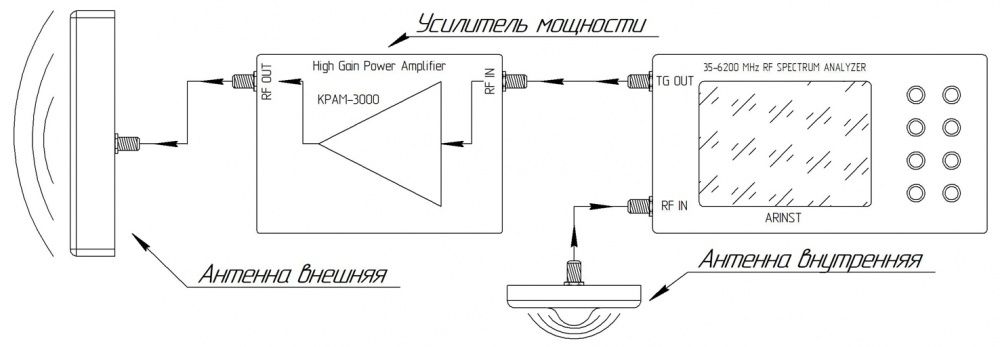

Измерение развязки между антеннами
В ряде случаев при установке усилителей сотовой связи (репитеров) наблюдаются проблемы, связанные с самовозбуждением усилителей, возникающие из-за попадания выходного сигнала на вход усилителя, что вызывает осцилляцию. В режиме осцилляции усилитель создает помехи базовой станции и может выйти из строя.
Также может наблюдаться проблема эха сигнала, возникающая из-за попадания сигнала с выхода усилителя на его вход с небольшой задержкой. Данный эффект вызывает снижение качества связи, уменьшая комфорт общения или делая связь невозможной.
Для предотвращения возникновения осцилляций и эха сигнала необходимо обеспечить достаточный уровень электромагнитной развязки между антеннами на входе и выходе усилителя. Развязка между антеннами характеризуется отношением мощности, принимаемой одной из антенн, к мощности, излучаемой другой антенной.
Оптимальным значением для развязки между антеннами считается значение, на 20 дБ превышающее коэффициент усиления усилителя сотовой связи (репитера), планируемого к установке. Если значение развязки значительно ниже, значит, необходимо произвести дополнительные работы по увеличению значения развязки между антеннами (изменить поляризацию, поднять внешнюю антенну, перенести внутреннюю и т.п.) до достижения требуемого значения.

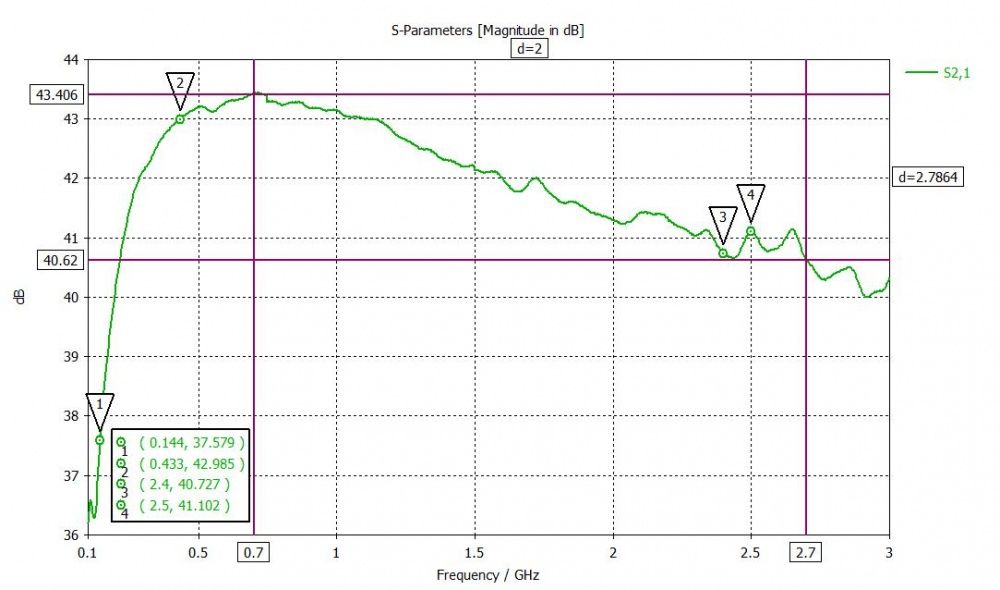

График - типовая амплитудно-частотная характеристика усилителя мощности.
| ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ КРАМ-3000: | |
|---|---|
| Диапазон рабочих частот | 200 — 3000 МГц |
| Максимальная выходная мощность | + 27 дБм |
| Коэффициент усиления | 42 дБ |
| Неравномерность АЧХ в полосе | ± 1,5 дБ |
| Рекомендуемый уровень входного сигнала | - 15 дБм |
| Минимальный уровень входного сигнала | - 25 дБм |
| Максимальный кратковременный уровень входного сигнала | - 10 дБм |
| Напряжение питания | 5 В |
| Потребляемый ток при работе от аккумулятора | 0,8 ± 0,1 А |
| Потребляемый ток при работе от источника питания в режиме зарядки, не более | 1,5 А |
| Потребляемый ток только в режиме зарядки | 0,35 ± 0,1 А |
| Ёмкость аккумулятора | 2500 мА*ч |
| Время непрерывной работы от аккумулятора | ~ 2 ч |
| Время зарядки аккумулятора | ~ 5 ч |
Габариты (длина , ширина , высота ), мм: 124 x 81 x 27
Комплектация:
- Усилитель мощности КРАМ-3000
- Кабель mini-USB–USB для заряжания устройства
- Пигтейл SMA(male)-SMA(male)
- Руководство по эксплуатации
- Упаковка
