Кабель VEGATEL 10D-FB (ГОСТ)

Профессиональный ВЧ кабель, выполненный в соответствии с противопожарными требованиям нг(A)-HFLTx ГОСТ 31565 – 2012.
Цвет и комплектация товара могут изменяться производителем без ухудшения функциональных возможностей оборудования.

Области применения:

• Системы усиления сотового сигнала всех стандартов, в том числе и с большим количеством внутренних антенн.
• ВЧ кабельные сборки 50 Ом различного назначения.
• Тракты для подключения различных антенн 50 Ом.
• Антенно-фидерные устройства (АФУ).
• Wi-Fi/WiMax системы.
• Базовые станции операторов связи.
• Радиостанции, ретрансляторы и др. радиооборудование 50 Ом.

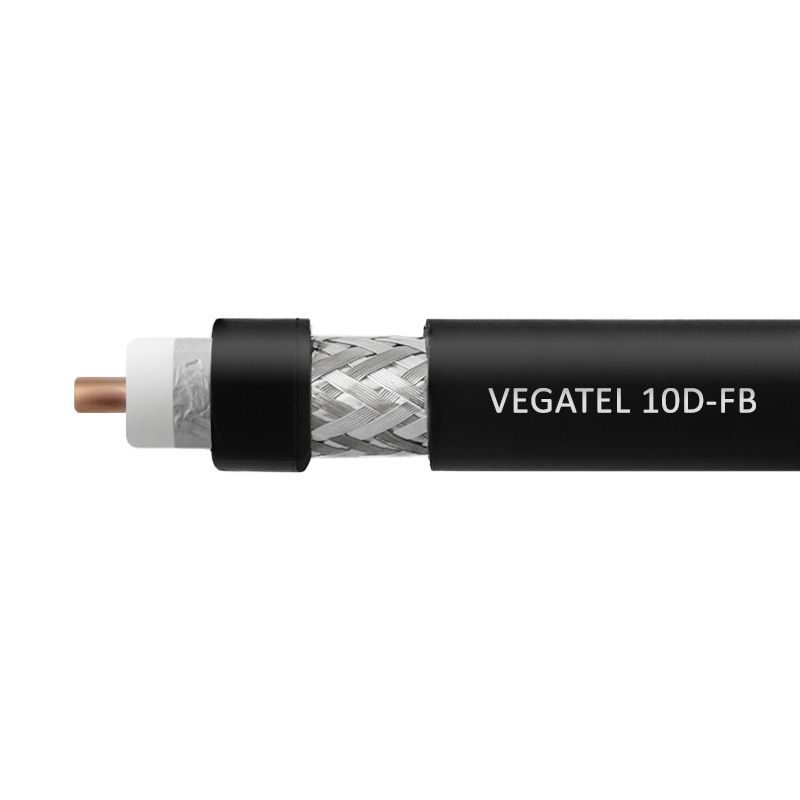

Центральный проводник выполнен по современной  технологии CCA (Cooper Clad Aluminum) – алюминий плакированный медью. В его состав входит высокое объёмное содержание меди – не менее 15%. Это обеспечивает невысокую стоимость кабеля и стабильность электрических характеристик на протяжении всего срока эксплуатации. Сочетание двухслойной фольги на лавсановой основе (основной экран) и внешней оплётки высокой плотности позволяют обеспечить хорошую помехозащищённость. Кабель обладает хорошей гибкостью и прочностью.

Внешняя оболочка выполнена из современного диэлектрика LSZH. Наличие этого сертифицированного диэлектрика позволяет использовать кабель VEGATEL 10D-FB (ГОСТ) в местах массового скопления людей (торговые/бизнес центры, магазины, офисы).

Основные параметры кабеля:

Параметр	Значение
Сопротивление	50±2 Ом
Погонная емкость	81,5 пФ/м
Коэффициент укорочения	1,19
Диаметр центральной жилы	3,5 мм
Материал проводника	CCA
Диаметр диэлектрика	9,7 мм
Материал диэлектрика	FPE
Внешний диаметр оболочки	13,1 мм
Материал оболочки	LSZH
Основной экран	DF
Плотность основного экрана	100%
Конфигурация оплетки	216*0.16
Плотность оплетки	95%
Вес нетто	168 кг/км

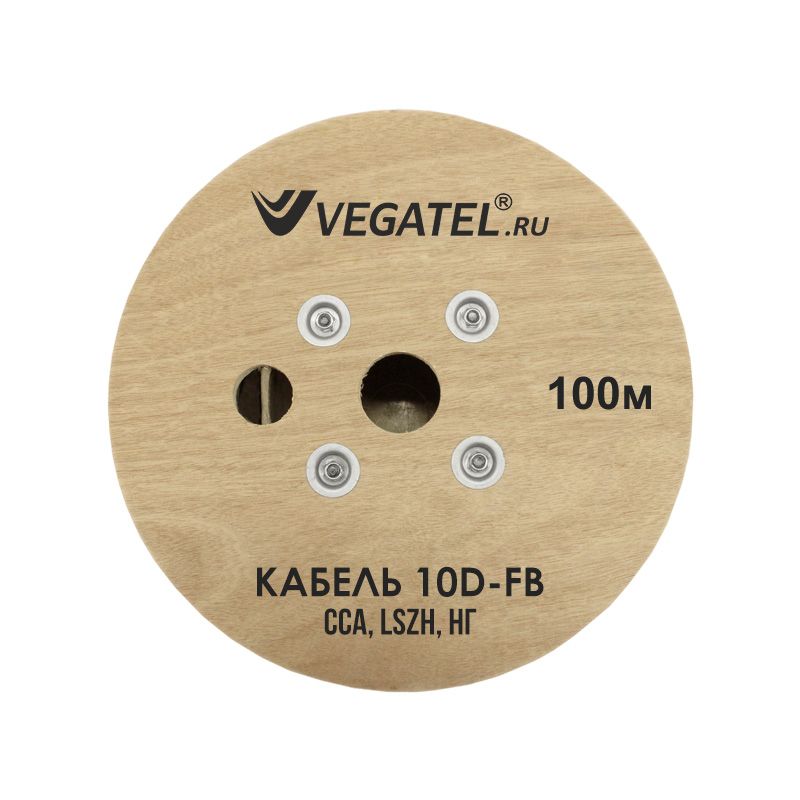

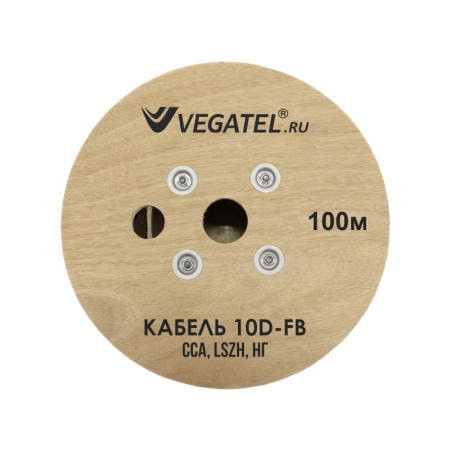

Габариты катушки	Ø40 х 22 см

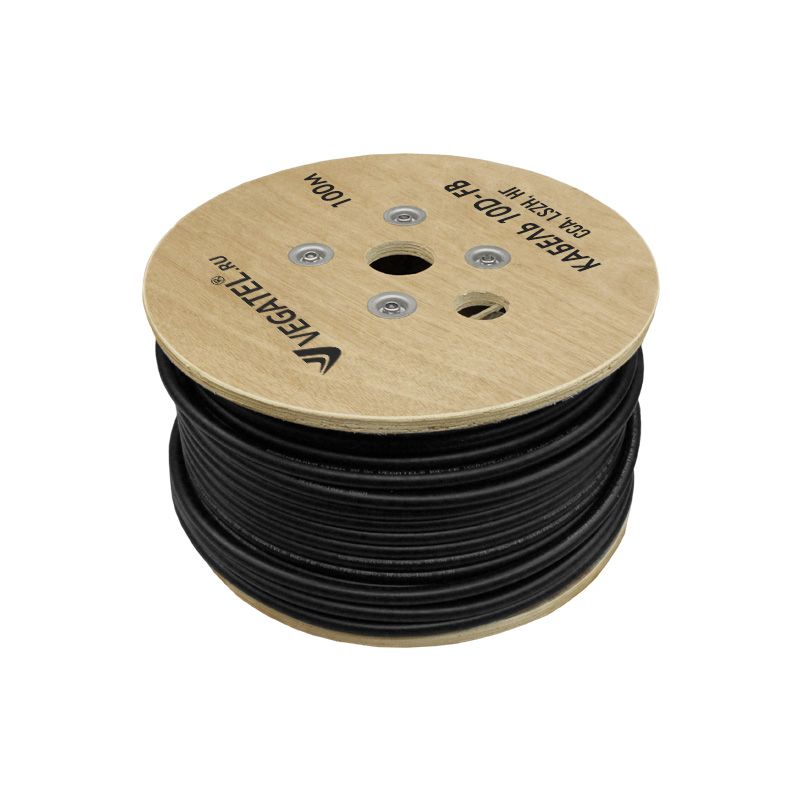

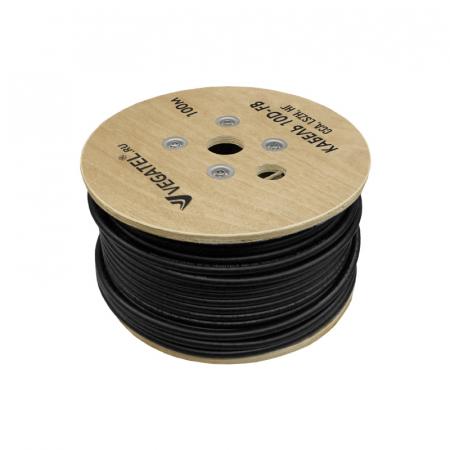

Упаковка	бухта 100 м
Температура эксплуатации	от -40°C до +75°C
Температура инсталляции	от -25°C до +50°C

CCA – Cooper Clad Aluminum – алюминий плакированный медью; BC – bulk copper – чистая медь; LSZH – Low Smoke Zero Halogen – низкое дымовыделение, нулевое содержание галогенов; DF - двухсторонняя алюминиевая фольга на лавсановой основе.

Таблица затухания:

Частота, МГц	Затухание, дБ/100м	Частота, МГц	Затухание, дБ/100м
150	3,7	1200	12,0
450	7,1	1800	15,1
800	9,7	1900	15,6
900	10,3	2450	18,3



Комплектация:

№	Наименование	Кол-во
1	Кабель VEGATEL 10D-FB (ГОСТ)	1 шт.
2	Технический паспорт	1 шт.
