Быстродействующие импульсные диоды совместно с TVS-диодом обеспечивают эффективное подавление противофазной импульсной помехи до безопасного уровня. Низкая барьерная емкость импульсных диодов обеспечивает высокую степень согласования сигнального тракта даже на высоких частотах, при передаче данных со скоростью 1000 Мбит/с.
Экранированный шнур, соединяющий устройство с защищаемым оборудованием, обеспечивает дополнительное подавление синфазной помехи, проникающей через межобмоточную емкость разделительного трансформатора.

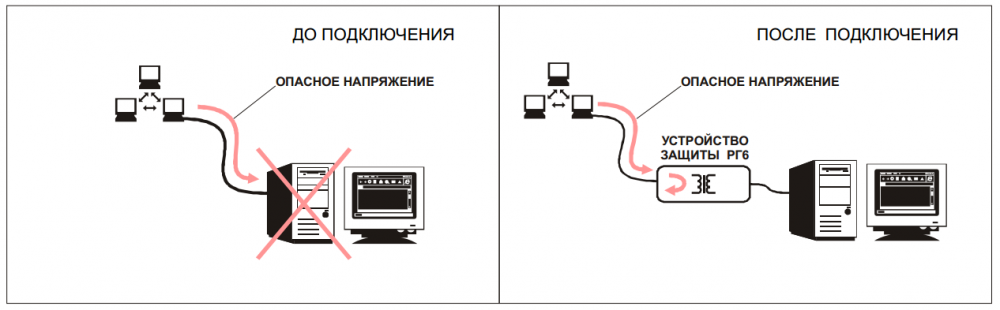

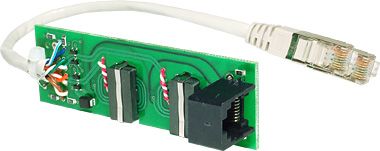

В основе работы устройства лежит принцип высоковольтной трансформаторной развязки защищаемого оборудования и подключаемого кабеля. Данное инженерное решение является уникальным и до сих пор не применялось в устройствах защиты Ethernet. Трансформаторы устройства выполнены по планарной технологии (на основе многослойных печатных плат). Такая конструкция обеспечивает сочетание крайне низких потерь полезного сигнала в очень широком диапазоне частот при передаче данных со скоростью 10/100/1000 Мбит/с и высокой электрической прочности межобмоточной изоляции.
Рекомендации по применению

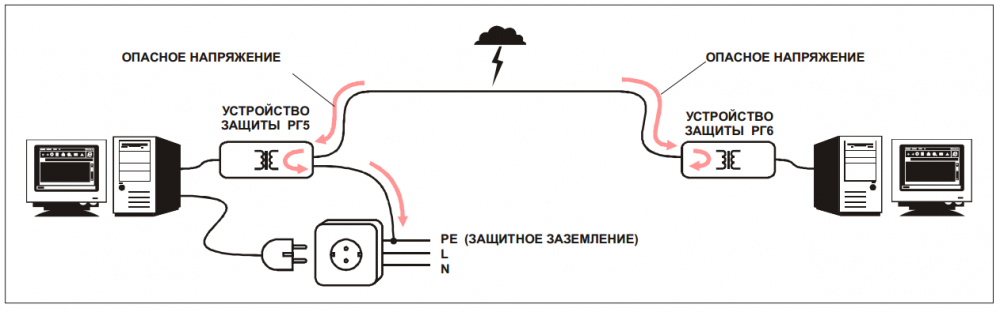

Оборудование на втором конце кабельного сегмента рекомендуется защитить при помощи устройства защиты РГ5. Такое подключение обеспечивает "мягкое" стекание электростатических зарядов, оседающих на кабельном сегменте при выпадении осадков и индуцируемых грозовыми облаками.
ЗАПРЕЩАЕТСЯ !!!
Эксплуатация при нарушении защитной оболочки и в условиях повышенной влажности (относительная влажность воздуха 95% и более).
Технические характеристики
Подключение кабеля Розетка RJ-45
Подключение оборудования Исполнение 2 Вилка RJ-45
Защищаемые проводники
Gigabit Ethernet (1 G) 1,2,3,4,5,6,7,8
Вносимые потери в полосе рабочих частот 5 - 95 МГц < 0,4 ДБ
Возвратные потери на частоте: 10 МГц < 30 дБ
50 МГц < 20 дБ
100 МГц < 15 дБ
Переходное затухание между каналами на частоте 90 МГц > 30 ДБ
Проходная емкость ВХОД - ВЫХОД < 110 пФ
Испытательное напряжение ВХОД - ВЫХОД 15000 В
Разброс параметров по каналам < 10%
Размеры (без соединительного кабеля) 94 х 28 х 20 мм
Вес 50 г
Комплект поставки
РГ6G 1 шт.
