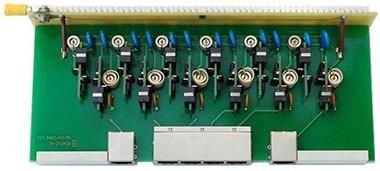

Info-Sys РГ4GPoE-6LSA

Гарантия: 1 год
Info-Sys РГ4GPoE-6LSA
Info-Sys РГ4GPoE-6LSA
В наличии
Цена:
2 992 Р
Розничная цена: 2 992 Р
Цена по акции: 2 992 Р
или
Доставка в
Описание
РГ4GPoE-6LSA предназначен для защиты оборудования, использующего среду передачи Ethernet 10/100/1000Base-TX, поддерживающего технологию PoE (Power Over Ethernet IEEE 802.3af и 802.3at), от опасных напряжений, возникающих в результате атмосферных разрядов (грозы) и индустриальных помех. Стандарты IEEE 802.3af/at предусматривают две схемы организации дистанционного питания для сетей Ethernet. Модуль РГ4РоЕ поддерживает обе схемы.

Устройство может быть смонтировано в стойку (19", 1U) с помощью специального корпуса.

По сравнению с другими аналогичными устройствами данное изделия обладает следующими преимуществами:

-Поддерживают обе схемы организации дистанционного питания, предусмотренные стандартом IEEE 802.3at.
-Не имеет ограничений по току, передаваемому в питаемое устройство. Стандарт IEEE 802.3at предусматривает ток до 1,2А.
-Высокая стойкость. Способность отводить на шину заземления большие токи при сохранении работоспособности (5000 ампер и более!!!).
-Высокая степень подавления помех.
-Низкие потери полезного сигнала. (Уровень потерь в устройстве меньше чем в кабеле категории 5Е длиной 1 метр).
-Работоспособность изделия при случайном попадании фазного напряжения (220В) на жилы кабеля.

Принцип работы
В основе работы устройств лежит принцип отвода опасных напряжений, возникающих в кабеле, на шину заземления через среднюю точку симметрирующего дросселя.
Диодный мост с TVS-диодом в диагонали обеспечивает подавление противофазных помех на сигнальной паре.

Применение газонаполненного разрядника исключает появление уравнивающих токов в схемах с применением заземления на обоих концах кабельного сегмента. Напряжение срабатывания разрядника выбрано таким образом, чтобы обеспечить работоспособность изделия при случайном попадании фазного напряжения (220В) электросети общего назначения на жилы кабельного сегмента.

Подключение
Устройство включается в разрыв кабеля между защищаемым оборудованием и кабельным сегментом. Желто-зеленый провод устройства подключается к проводнику защитного заземления РЕ электрической сети. Электрическая проводка в помещении, где производится установка защитного устройства, должна быть выполнена по трехпроводной схеме TN-S.

ВНИМАНИЕ !!!
Эксплуатация устройства при отключенном проводнике защитного заземления запрещена!

Не рекомендуется для подключения к защитному проводнику использовать корпус компьютера. Импульсный ток, проходящий через элементы корпуса, может повредить их и стать источником опасных напряжений для электронных компонентов, размещенных в корпусе.

    Подключение кабеля: Коннектор LSA
    Подключение оборудования: Розетка RJ-45
    Защищаемые проводники: 1,2,3,4,5,6,7,8
    Вносимые потери в полосе рабочих частот 5 - 95 МГц: < 0,4 дБ
    Возвратные потери на частоте: 10 МГц < 30 дБ, 50 МГц < 20 дБ, 90 МГц < 15 дБ
    Переходное затухание между каналами на частоте 90 МГц: > 30 ДБ
    Уровень ограничения дифференциального напряжения: < ±7,5 В
    Время срабатывания дифференциальной защиты: < 10 нс.
    Максимально допустимое напряжение в кабеле (относительно "ЗЕМЛИ"): 250 (AC)/350 (DC)
    Максимальный отводимый импульсный ток (импульс 8/20 мкС): < 5 КА
    Разброс параметров по каналам: < 10%
    Размеры (без заземляющего провода и соединительного кабеля): 215x83x40 мм
    Вес: 110 Гр.
Характеристики
Технические характеристики Info-Sys РГ4GPoE-6LSA
