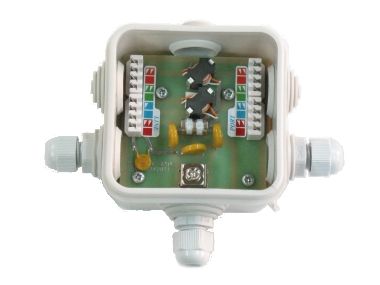

Info-Sys РГ4PoE IP54

Устанавливается возле радио-маршрутизатора
Полезная статья:
Грозозащита сетевого оборудования

Устройство защиты однопортовое с поддержкой технологии PoE (HPoE, High PoE, High Power Over Ethernet, IEEE 802.3at). Для установки вне помещений. Степень защиты IP54.

По сравнению с другими аналогичными устройствами данное изделия обладает следующими преимуществами:

-Поддерживают обе схемы организации дистанционного питания, предусмотренные стандартом IEEE 802.3at.
-Не имеет ограничений по току, передаваемому в питаемое устройство. Стандарт IEEE 802.3at предусматривает ток до 1,2А.
-Высокая стойкость. Способность отводить на шину заземления большие токи при сохранении работоспособности (5000 ампер и более!!!).
-Высокая степень подавления помех.
-Низкие потери полезного сигнала. (Уровень потерь в устройстве меньше чем в кабеле категории 5Е длиной 1 метр).
-Работоспособность изделия при случайном попадании фазного напряжения (220В) на жилы кабеля.

Принцип работы
В основе работы устройств лежит принцип отвода опасных напряжений, возникающих в кабеле, на шину заземления через среднюю точку симметрирующего дросселя.
Диодный мост с TVS-диодом в диагонали обеспечивает подавление противофазных помех на сигнальной паре.

Применение газонаполненного разрядника исключает появление уравнивающих токов в схемах с применением заземления на обоих концах кабельного сегмента. Напряжение срабатывания разрядника выбрано таким образом, чтобы обеспечить работоспособность изделия при случайном попадании фазного напряжения (220В) электросети общего назначения на жилы кабельного сегмента.

Подключение
Устройство включается в разрыв кабеля между защищаемым оборудованием и кабельным сегментом. Желто-зеленый провод устройства подключается к проводнику защитного заземления РЕ электрической сети. Электрическая проводка в помещении, где производится установка защитного устройства, должна быть выполнена по трехпроводной схеме TN-S.

ВНИМАНИЕ !!!
Эксплуатация устройства при отключенном проводнике защитного заземления запрещена!

    Подключение кабеля: Коннектор LSA
    Защищаемые проводники: 1,2,3,4,5,6,7,8
    Вносимые потери в полосе рабочих частот 5 - 95 МГц: < 0,4 дБ
    Возвратные потери на частоте: 10 МГц < 30 дБ, 50 МГц < 20 дБ, 90 МГц < 15 дБ
    Переходное затухание между каналами на частоте 90 МГц: > 30 ДБ
    Уровень ограничения дифференциального напряжения: < ±7,5 В
    Время срабатывания дифференциальной защиты: < 10 нс.
    Максимально допустимое напряжение в кабеле (относительно "ЗЕМЛИ"): 250 (AC)/350 (DC)
    Максимальный отводимый импульсный ток (импульс 8/20 мкС): < 5 КА
    Разброс параметров по каналам: < 10%
    Размеры (без заземляющего провода и соединительного кабеля): 75x73x40 мм
    Вес: 80 Гр.
