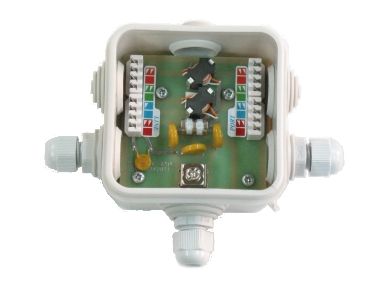

Info-Sys РГ4GPoE-IP54

Info-Sys РГ4GPoE-IP54
Info-Sys РГ4GPoE-IP54
В наличии
Цена:
607 Р
Розничная цена: 666 Р
Цена со скидкой 9%: 607 Р
или
Характеристики
Устанавливается возле радио-маршрутизатора

Устройство защиты РГ4GPoE-IP54 однопортовое с поддержкой технологии PoE (HPoE, High PoE, High Power Over Ethernet, IEEE 802.3at). Для установки вне помещений. Степень защиты IP54.

Устройство защиты РГ4GPoE-IP54 предназначено для защиты порта Ethernet (10/100/1000Base-TX) оборудования передачи данных от
опасных перенапряжений, возникающих в кабельной сети в результате грозовых разрядов и бросков напряжения электросети. Устройство предназначено для применения на сетях, использующих технологию Power over Ethernet (PoE), описанную в стандарте IEEE802.3af, а так же в более поздней версии стандарта IEEE802.3at, который регламентирует более высокие мощности, переда-
ваемые по кабелю Ethernet (High PoE). Применение устройства обеспечивает выравнивание до безопасного уровня разности электрических потенциалов на кабельном сегменте, который соединяет между собой защищаемое оборудование. Особенностью устройства является устойчивость его работы при случайном попадании фазного напряжения (220В) электросети общего назначения на жилы кабельного сегмента.

По сравнению с другими аналогичными устройствами данное изделия обладает следующими преимуществами:
-Поддержка интерфейса Ethernet (10/100/1000Base-TX)
-Поддерживают обе схемы организации дистанционного питания, предусмотренные стандартом IEEE 802.3at.
-Не имеет ограничений по току, передаваемому в питаемое устройство. Стандарт IEEE 802.3at предусматривает ток до 1,2А.
-Высокая стойкость. Способность отводить на шину заземления большие токи при сохранении работоспособности (5000 ампер и более!!!).
-Высокая степень подавления помех.
-Низкие потери полезного сигнала. (Уровень потерь в устройстве меньше чем в кабеле категории 5Е длиной 1 метр).
-Работоспособность изделия при случайном попадании фазного напряжения (220В) на жилы кабеля.

Принцип работы
В основе работы устройств лежит принцип отвода опасных напряжений, возникающих в кабеле, на шину заземления через среднюю точку симметрирующего дросселя.
Диодный мост с TVS-диодом в диагонали обеспечивает подавление противофазных помех на сигнальной паре.

Применение газонаполненного разрядника исключает появление уравнивающих токов в схемах с применением заземления на обоих концах кабельного сегмента. Напряжение срабатывания разрядника выбрано таким образом, чтобы обеспечить работоспособность изделия при случайном попадании фазного напряжения (220В) электросети общего назначения на жилы кабельного сегмента.

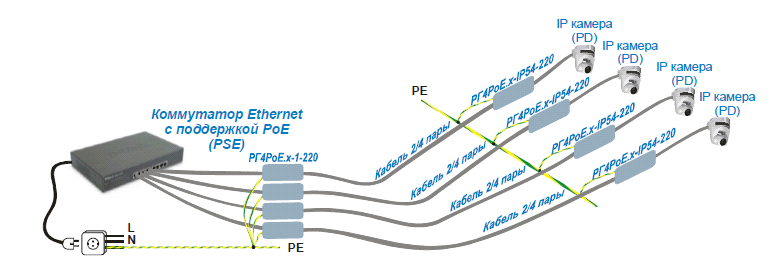

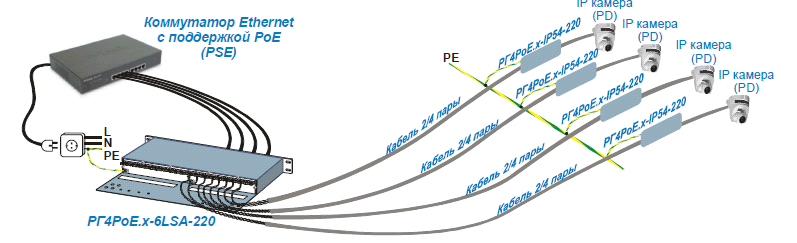

Подключение
Устройство включается в разрыв кабеля между защищаемым оборудованием и кабельным сегментом. Желто-зеленый провод устройства подключается к проводнику защитного заземления РЕ электрической сети. Электрическая проводка в помещении, где производится установка защитного устройства, должна быть выполнена по трехпроводной схеме TN-S.

ВНИМАНИЕ !!!
Эксплуатация устройства при отключенном проводнике защитного заземления запрещена!

Технические характеристики

Область применения порты 10/100/1000Base-TX с PoE
Количество портов 1
Подключение кабеля Коннектор LSA
Подключение оборудования Коннектор LSA
Защищаемые проводники (розетка RJ-45) 1,2,3,4,5,6,7,8
Вносимые потери в диапазонах частот: 5 - 95 МГц < 0,4 дБ
Возвратные потери на частоте:
10 МГц > 30 дБ
50 МГц > 20 дБ
95 МГц > 15 дБ
Переходное затухание между парами на частоте 90 МГц > 30 ДБ
Уровень ограничения дифференциального напряжения < ±2,5 В
Максимальное импульсное напряжение относительно потенциала "ЗЕМЛИ" < ±800 В
Максимально допустимое напряжение в кабеле относительно потенциала "ЗЕМЛИ" 250 В (AC) 320 В (DC)
Максимальный отводимый импульсный ток на 1 порт (импульс 8/20 мкС.) < 5 КА
Время срабатывания дифференциальной защиты < 10 нс
Ток в цепях питания Power Over Ethernet < 1,2 А
Размеры (с установленными сальниками), ДхШхВ 130 х 111
Вес 115гр

Полезная статья:
Грозозащита сетевого оборудования
Вес товара: 100 г
