LigoWave LigoDLB ECHO 5D

Описание LigoWave LigoDLB ECHO 5D

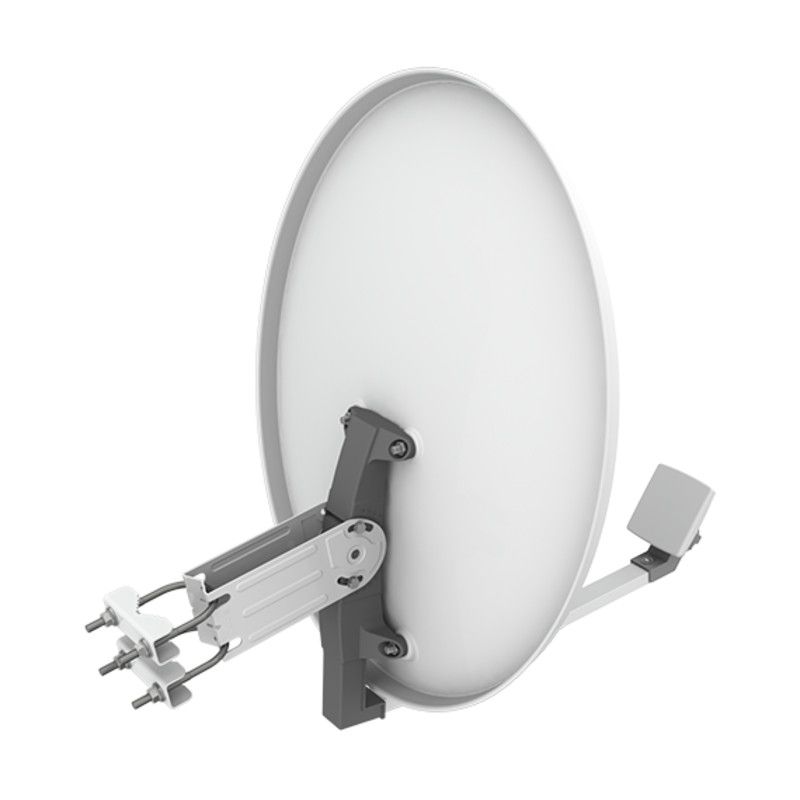

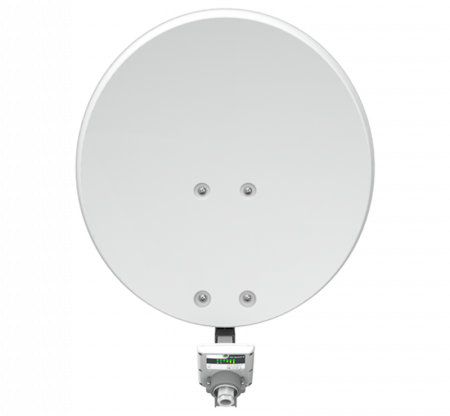

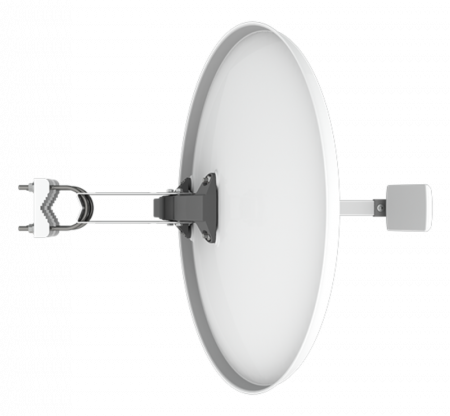

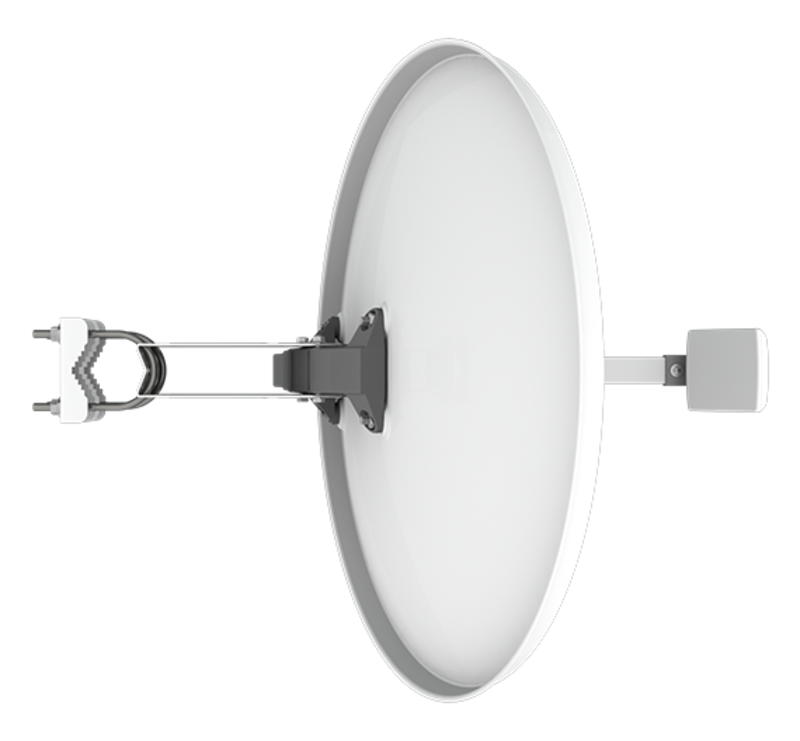

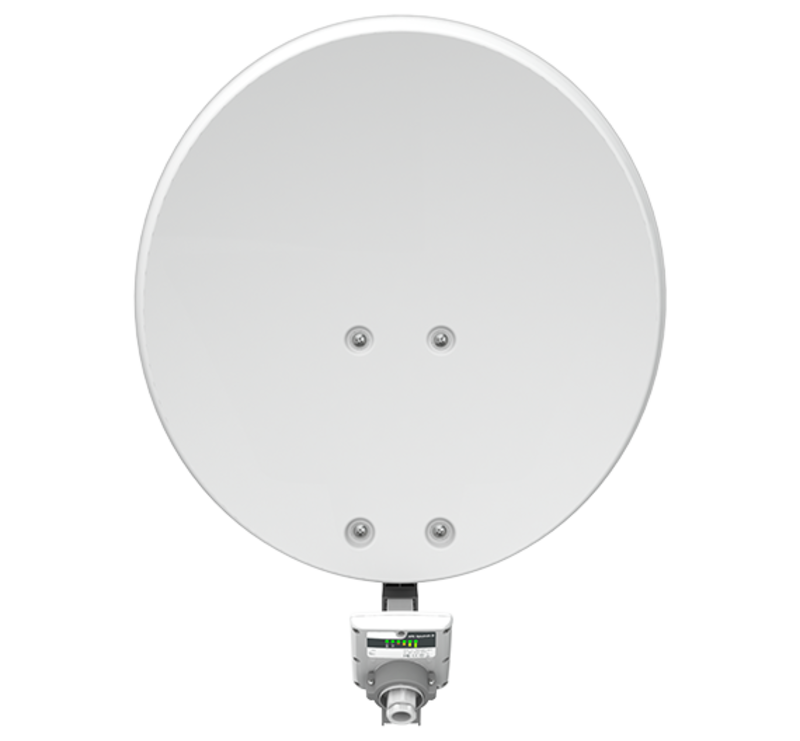

Уличная точка доступа Wi-Fi диапазона 5 ГГц с широким программным функционалом - представляет собой ECHO 5, подсоединённый к фирменному параболическому отражателю. Устройство было разработано для экономически эффективных соединений на дальних дистанциях (до 50 км). Заключено всё это во всепогодный корпус с удобным креплением, которое позволяет легко регулировать угол наклона устройства. Присутствует и поддержка технологии PoE.

Программная часть построена на базе Linux, удобна в использовании благодаря веб-интерфейсу и другим способам управления. Также продукт совместим с WNMS - фирменным централизованным сервером для управления конфигурациями, прошивками и анализа статистики.

Особенности Wi-Fi точки доступа:

диапазон частот 5150-5850 МГц
пакетная производительность до 80000 пакетов в секунду
пропускная способность до 170 Мбит/с реального трафика
высокая выходная мощность радиомодуля - до 29 дБм
многофункциональная операционная система
умный проприетарный поллинговый протокол iPoll 2 (полезен для сетей "точка-много точек")
соответствует стандарту защиты IP67
бесплатная система централизованного управления WNMS - Wireless Network Management System (локальная и облачная версии, а также приложение-клиент для Android)
отзывчивый графический пользовательский интерфейс на базе современной технологии HTML5
возможность установки на мачту или на стену
Новая операционная система

Новая ОС включает в себя все необходимые функции для сетей "точка-точка" и "точка-много точек". Пользовательский интерфейс основан на технологии HTML5, что обеспечивает удобство и отзывчивость. Среди новых функций стоит отметить поддержку IPv6 в режимах bridge и router, протоколов обнаружения SSDP и Bonjour, гибкую систему ограничения скорости трафика и клиент SSTP. Новое поколение устройств (линейка LigoDLB) обладает обратной совместимостью с устройствами линейки APC фирмы Deliberant, в том числе в части использования проприетарного протокола iPoll - для работы просто обновите прошивку на устройствах до последней версии (7.xx).

Новая аппаратная платформа

Мощный процессор нового поколения обеспечивает более высокую производительность, предоставляя до 170 Мбит/с пропускной способности для пользовательских данных и почти в два раза увеличенную пакетную производительность - до 80000 пакетов в секунду. Поддержка узких каналов (ширина канала 5 и 10 МГц) обеспечивает устойчивую работу в условиях зашумлённого эфира. Увеличенный объём ОЗУ повышает производительность при большом количестве клиентов, а больший объём ПЗУ позволяет хранить запасной дополнительный образ прошивки для автоматического восстановления (например для случая, когда в процессе обновления прошивки было отключено электричество).

iPoll 2 - улучшенный производительный протокол

iPoll 2 использует централизованную схему контроля, при которой базовая станция опрашивает всех подключённых клиентов (CPE) и обеспечивает сбалансированную передачу пакетов для голоса, видео и других данных. Опрос производится по интеллектуальному методу: передающие данные клиенты опрашиваются чаще, чем простаивающие.

Преимущества Wi-Fi точки доступа:

надежность и высокая скорость беспроводного соединения, в том числе в средах с высоким уровнем шумов;
возможность работы как в режиме моста/маршрутизатора, так и в качестве повторителя беспроводного сигнала (последний вариант позволяет одновременно эксплуатировать устройство как рабочую станцию и Wi-Fi точку доступа);
надежная защита корпуса устройства от влаги и других неблагоприятных погодных условий, позволяющая осуществлять эксплуатацию оборудования даже в самых суровых климатических условиях;
уникальный форм-фактор, двойная поляризация антенны и спутниковый отражатель, обеспечивающий более высокое усиление и дальность беспроводного соединения;
дружественный пользовательский интерфейс, позволяющий изменять многие настройки оборудования без последующей перезагрузки;
поддержка проприетарного протокола iPoll 2, повышающего производительность;
совместимость с WNMS;
отказоустойчивость оборудования при обновлении программного обеспечения (ПО) (в случае возникновения сбоя при перепрошивке, устройство можно будет запустить, используя резервную копию ПО предыдущей версии);
металлическая задняя часть корпуса позволяет существенно снизить уровень паразитного излучения;
винт на корпусе устройства позволит удобно его заземлить.
Технические характеристики:
Стандарт WiFi    802.11a/n или iPoll (проприетарный)
Поддержка MIMO    Да, 2х2
Модуляция    802.11a/n: OFDM (64QAM, 16QAM, QPSK, BPSK)
Процессор    Atheros AR9342 533 МГц
ОЗУ    64 МБ DDR2
ПЗУ    16 МБ SPI
Защита от перенапряжения    3 кВ линия-земля, 1 кВ линия-линия
Диапазон частот    5150 - 5850 МГц
Выходная мощность передатчика    До 29 дБм (в зависимости от установленной страны), возможна программная регулировка
Чувствительность приёмника    Варьируется от -97 до -75 дБм в зависимости от модуляции
Скорость передачи    802.11n: 300 / 270 / 240 / 180 / 120 / 90 / 60 / 30 Мбит/сек
802.11a: 54 / 48 / 36 / 24 / 18 / 12 / 9 / 6 Мбит/сек
Ширина канала    5, 10, 20, 40 МГц
Коррекция ошибок    FEC, Selective ARQ
Схема дуплекса    Временно?е разделение
Усиление антенны    27 дБи
Кросс-изоляция    30 дБи
КСВ    < 1.4
Поляризация    Двойная линейная
Угол излучения при 3 дБ    В вертикальной плоскости 6°, в горизонтальной плоскости 6° (для обеих поляризаций)
Разъём Ethernet    1x 10/100 Мбит/сек Fast Ethernet (RJ-45)
Режим работы радиомодуля    Access point (auto WDS)
Access point (iPoll 2)
Station (ARP NAT)
Station (WDS, iPoll 2)
Способы управления    веб-интерфейс HTTP(S)
командная строка посредством SSH
возможность подключения к WNMS-серверу для настройки
SNMP read
Telnet
Беспроводные технологии    Интеллектуальный опрос клиентов, интеллектуальный автоматический выбор канала, адаптивный автоматический выбор модуляции, автоматический контроль мощности передатчика (ATPC)
Безопасность    WPA/WPA2 personal
WPA/WPA2 enterprise
фильтрация по MAC (WACL - Wireless Access Control List)
Изоляция клиентов
Беспроводной QoS    4 очереди приоретизации для протокола iPoll 2
Режимы работы сети    Bridge, Router IPv4, Router IPv6
Сетевые технологии    Маршрутизация с и без NAT, VLAN
Протоколы WAN    Статический IP, DHCP клиент, PPPoE клиент
Сервисы    DHCP сервер, SNMP сервер, NTP клиент, Router Advertisement Daemon, Ping Watchdog
Беспроводные инструменты    Поиск других точек доступа в эфире, Тест радиоканала, Юстировка антенны
Инструменты мониторинга    SNMP V1/2с/3 сервер, системный журнал (Syslog), системные уведомления и SNMP trap
Питание    12..24 В DC по технологии Passive PoE
блок питания (со встроенным PoE инжектором) 24 В в комплекте
на входе нужно 100 - 240 В AC
потребляемая мощность не более 4.5 Вт
Вес    3.18 кг
Размер    90 х 70 х 90 мм
Рабочая температура    -40.. +65 °С
Рабочая влажность    0..90 % без конденсата
Параметры передатчика
Скорость передачи    Мощность передатчика
802.11a    6 Мбит/с    29 дБм
9 Мбит/с    29 дБм
12 Мбит/с    29 дБм
18 Мбит/с    29 дБм
24 Мбит/с    29 дБм
36 Мбит/с    27дБм
48 Мбит/с    26 дБм
54 Мбит/с    25 дБм
802.11n / Ipoll (20 МГц)    15 Мбит/с    29 дБм
30 Мбит/с    28 дБм
