Данный комплект - это готовое решение для обеспечения интернетом офиса, дачи или частного дома в зонах неуверенного приема сигнала. Комплект поддерживает стандарты LTE1800, UMTS2100, LTE2600 всех операторов сотовой связи. Герметичный корпус антенны обеспечивает надежное крепление и защиту от неблагоприятных погодных условий роутер и модем, входящие в комплект.

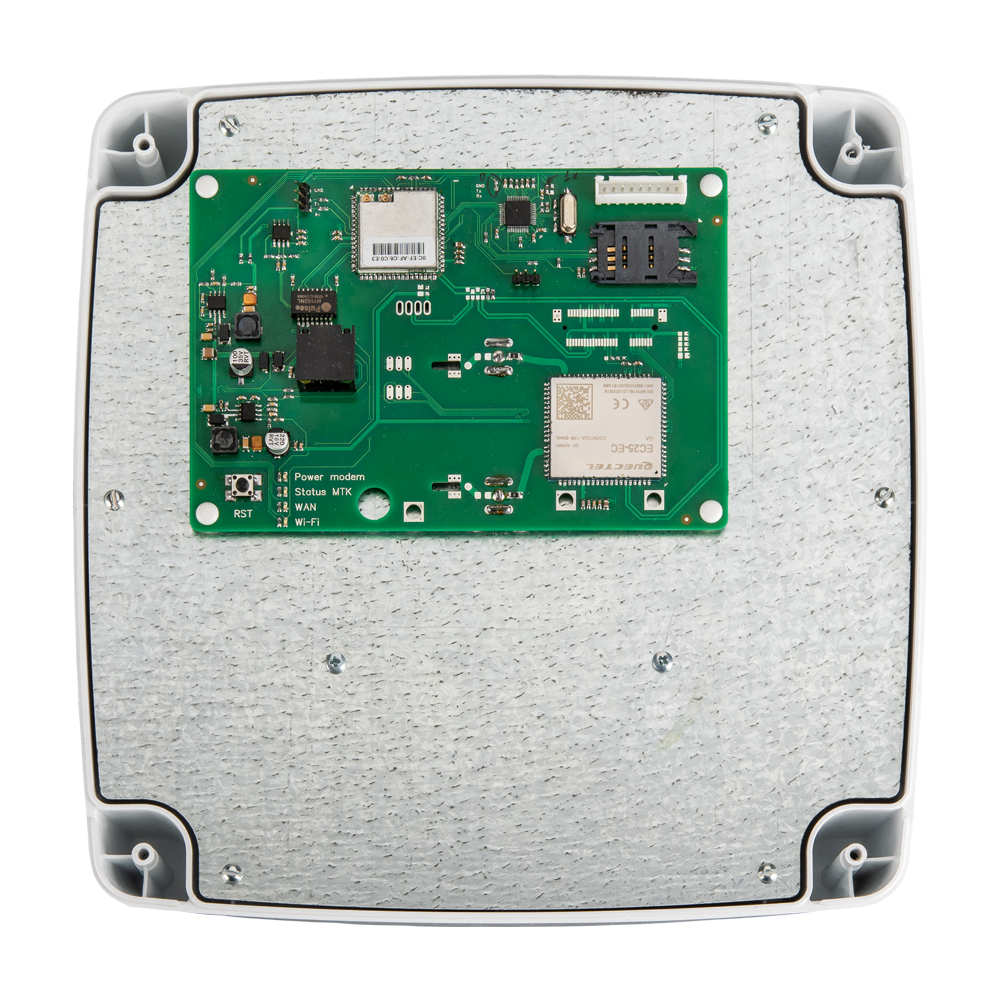

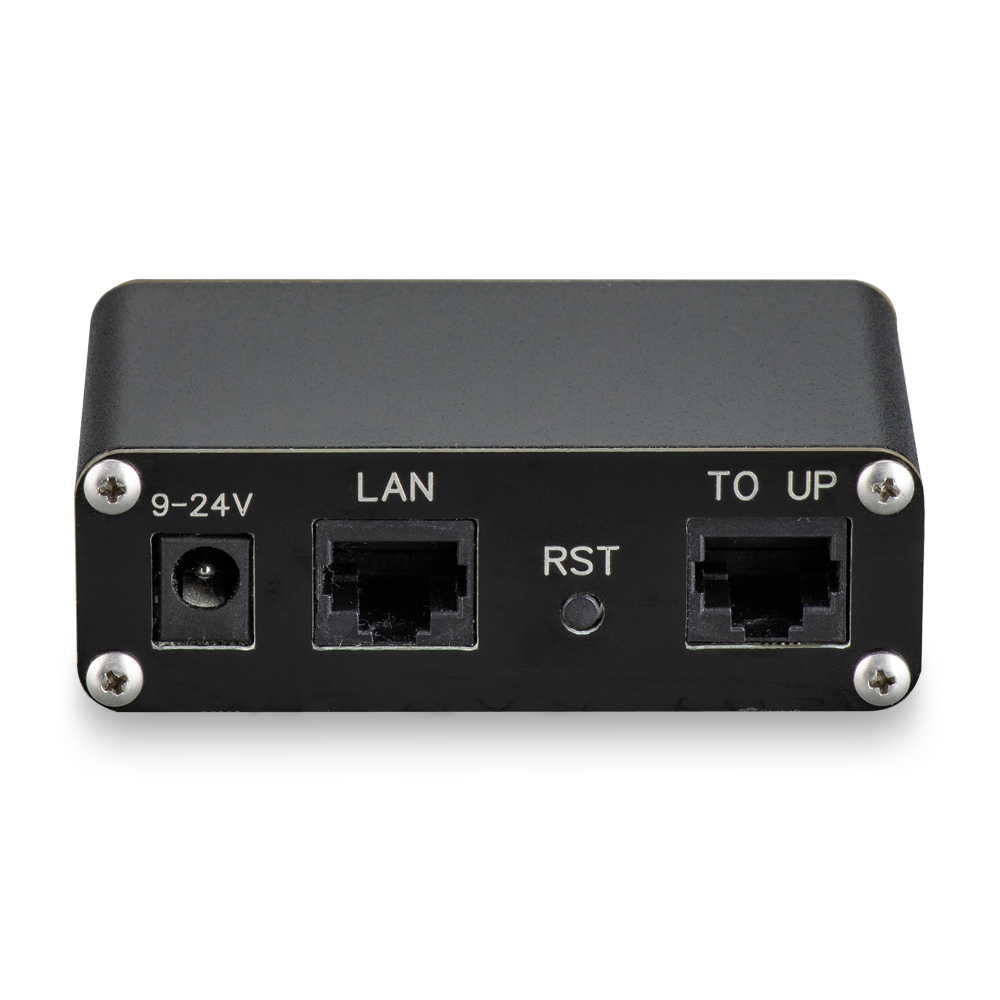

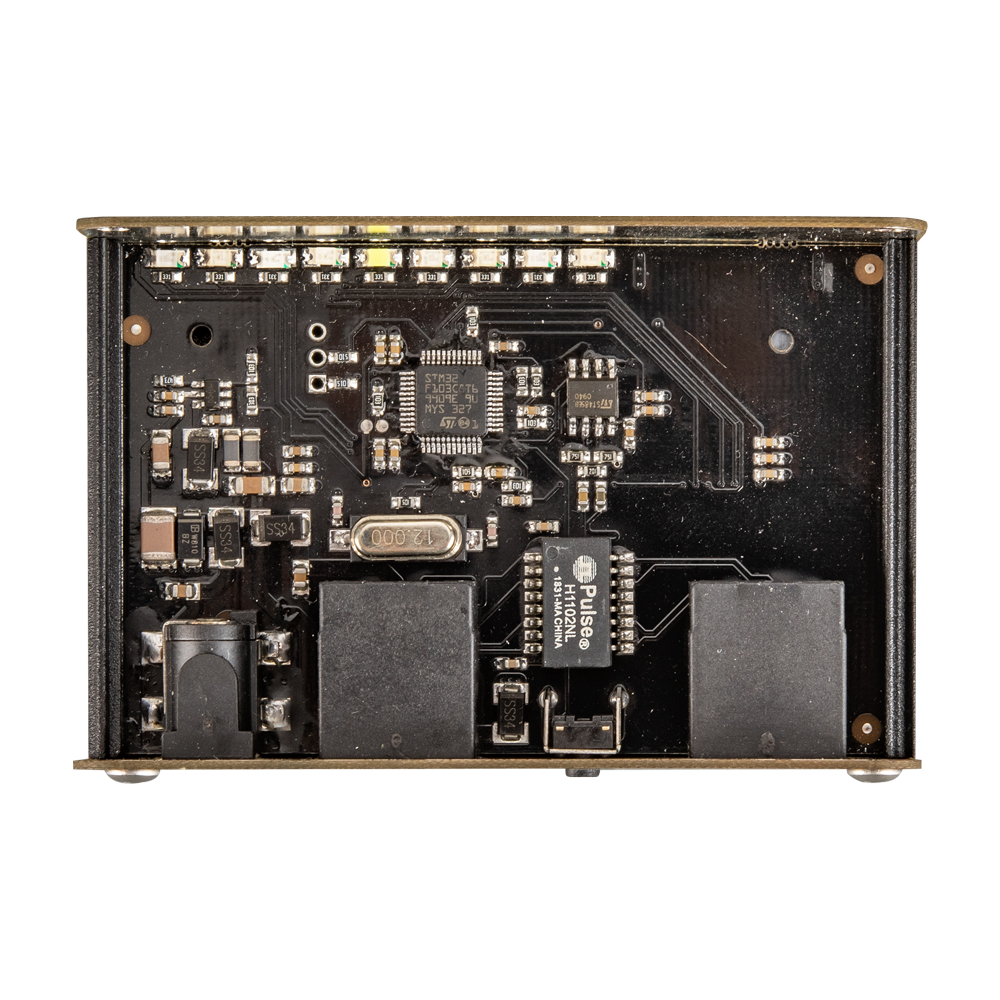

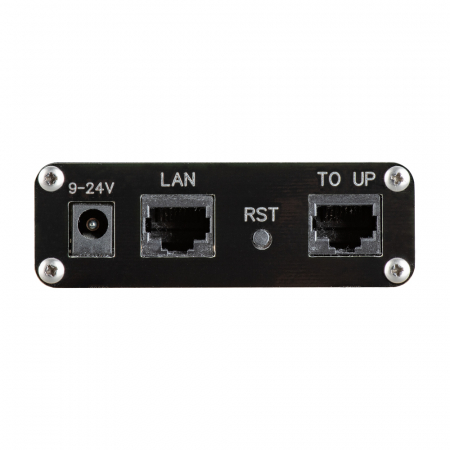

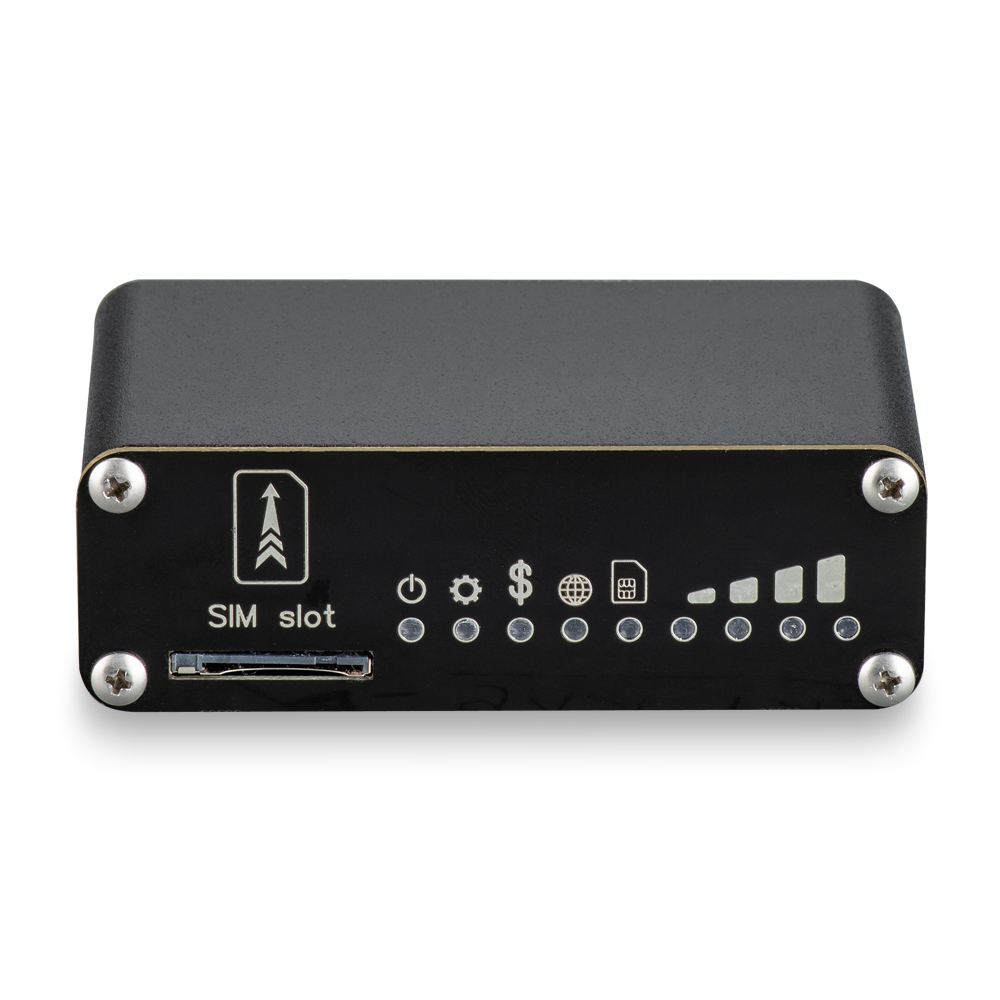

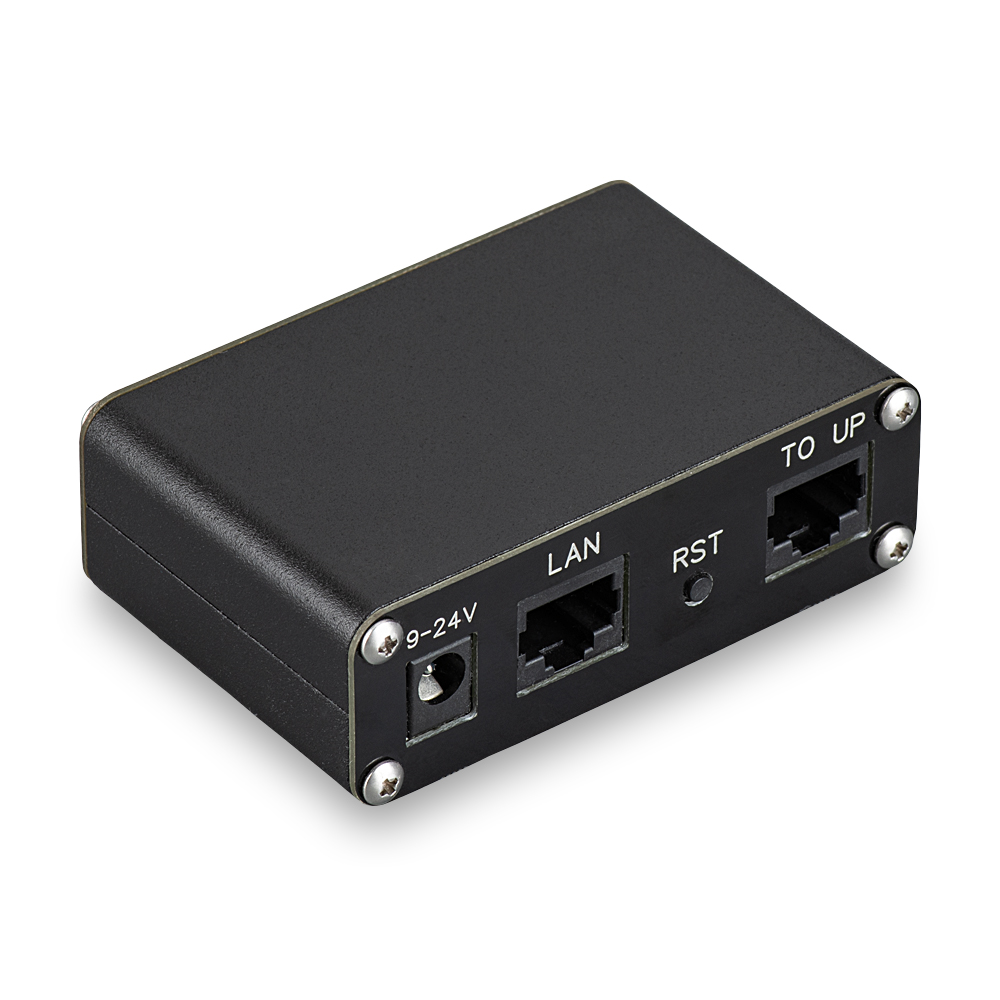

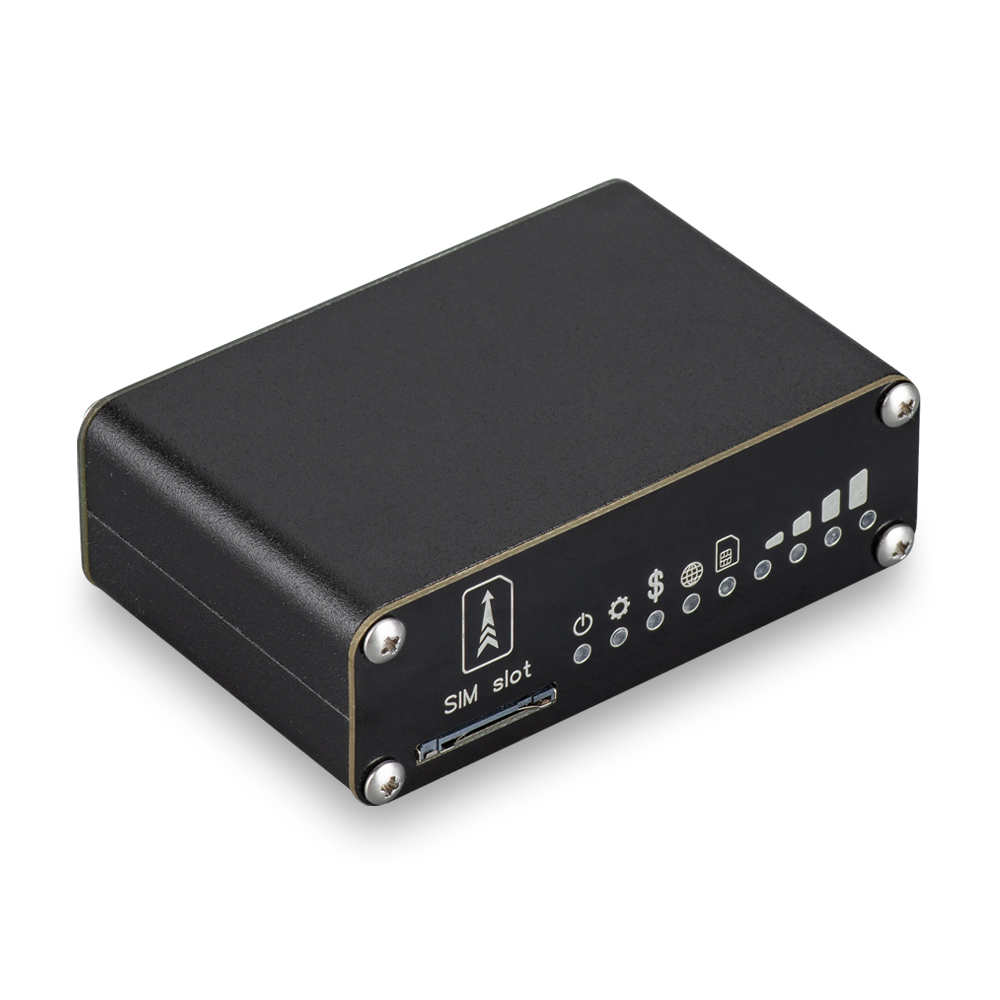

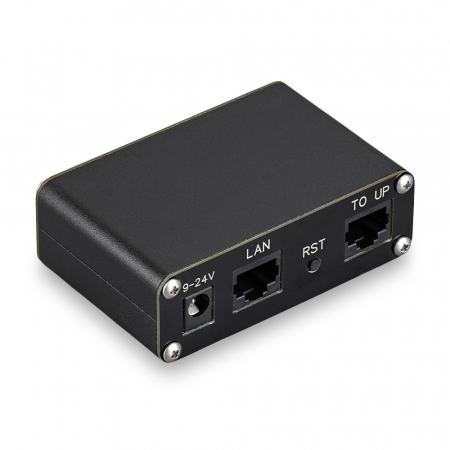

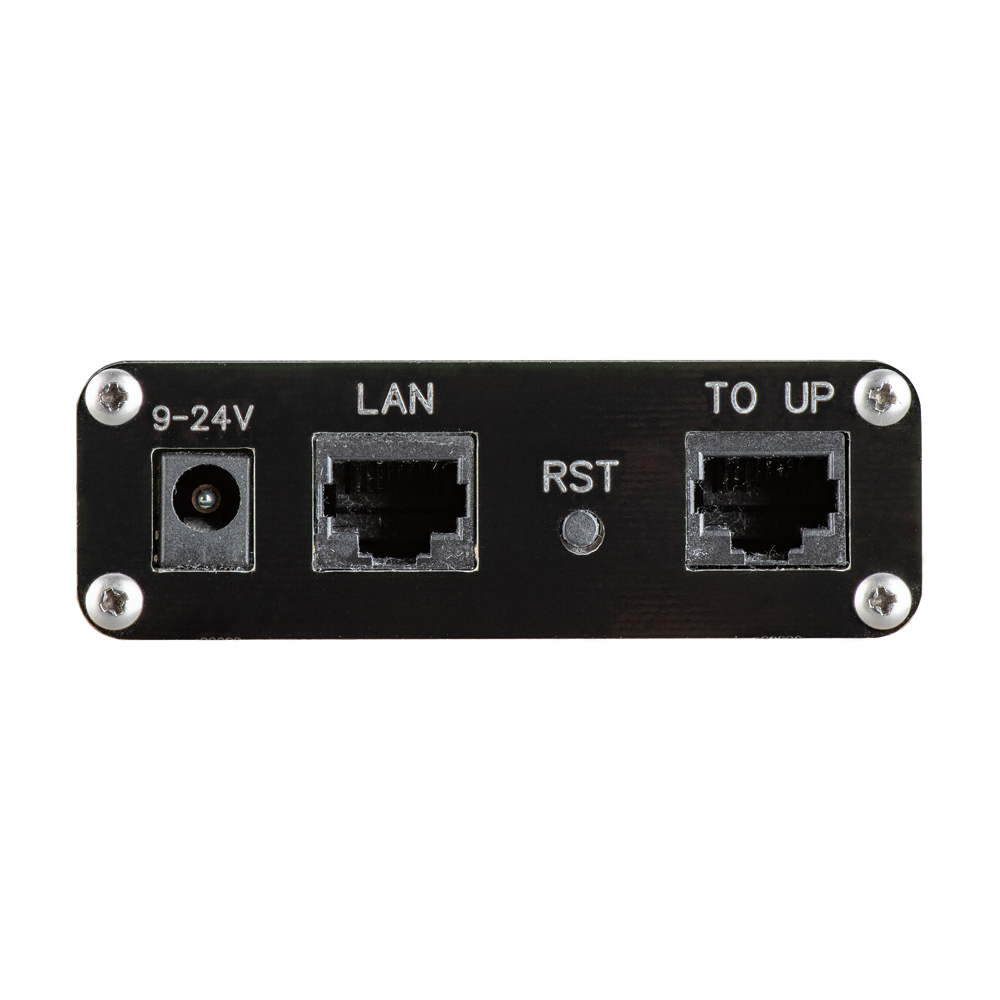

Особенностью комплекта является поддержка СИМ-инжектора (заказывается отдельно как опция). Это делает процесс установки и замены СИМ-карты более удобным и быстрым. На корпус СИМ-инжектора продублирована светодиодная индикация, расположенная на антенне. Также в данном комплекте предусмотрена возможность создания резервного канала связи. Для этого используется вторая СИМ-карта, подключаемая непосредственно к плате роутера внутри гермокорпуса антенны. Таким образом, в случае неполадок с первой СИМ-картой, вторая обеспечит бесперебойный доступ к интернету. Следует отметить, что несмотря на удаленное расположение СИМ-инжектора, качество связи не ухудшается.
Благодаря технологии PoE пользователь получает качественный интернет без потери сигнала в кабеле на удалении до 100 метров. Устройство работает под управлением операционной системы OpenWRT, обеспечивающей распределение полосы пропускания (QoS), межсетевой экран, контроль доступа пользователей и многие другие возможности.

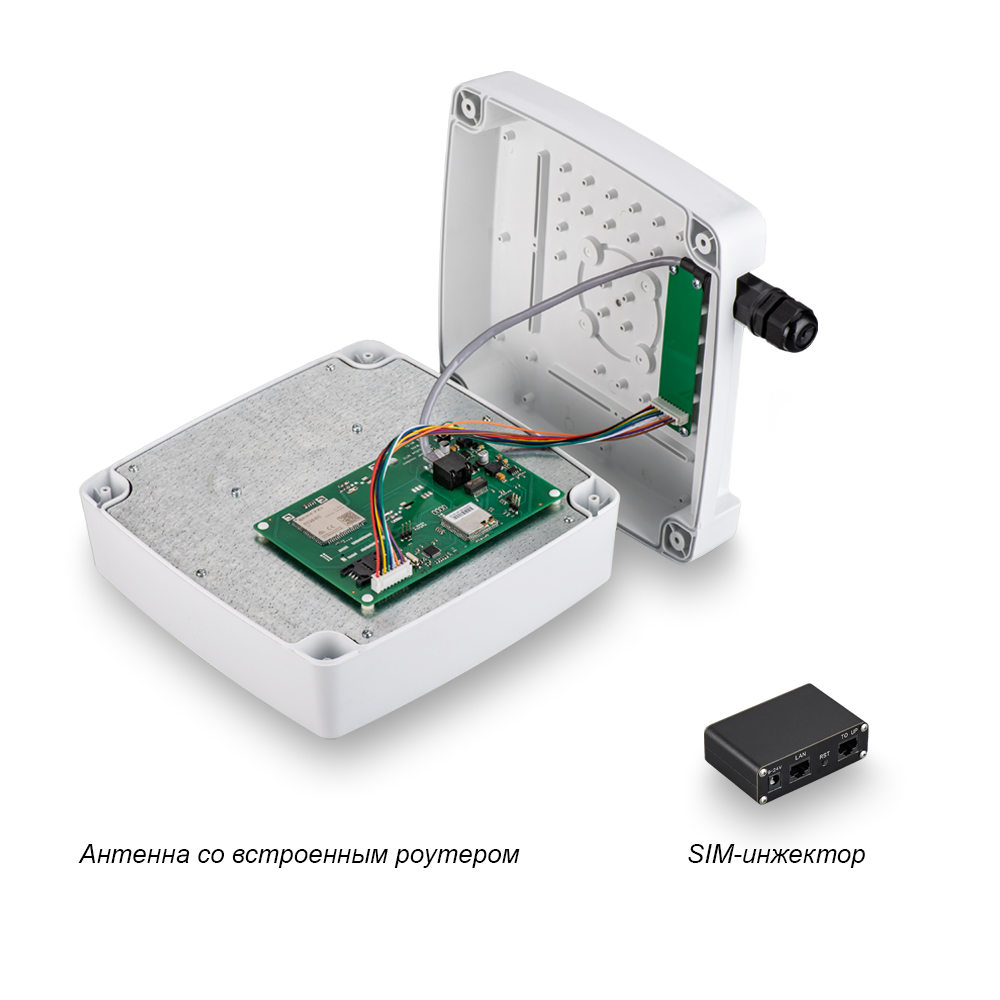

Преимущества антенны со встроенным роутером и с СИМ-инжектором:
- нет СВЧ-сборок, переходников, коннекторов, на которых происходят потери сигнала и, соответственно, падение скорости интернета;
- удобство замены и установки СИМ-карты;
- две СИМ-карты обеспечивают бесперебойную связь;
- поддерживает все существующие в России стандарты LTE1800, UMTS2100, LTE2600;
- питание как от блока питания, так и по PoE-технологии;
- длина кабеля от внешнего роутера до внутренней WiFi точки доступа или компьютера составляет до 100 м;
- поддержка технологии MIMO: прирост скорости до 100%, актуально для удаленного видеонаблюдения и больших скоростей передачи данных;
- стабильность работы при температурах от -30 до +60 градусов;
- есть возможность принудительного выбора частоты сотовой связи и канала. Используется в случаях, когда на более высокой частоте связь хуже;
- простота настройки - вставить симку, соединить проводом и включить в розетку. Модем уже настроен и не требует дополнительных настроек операторов.
В комплект входит:

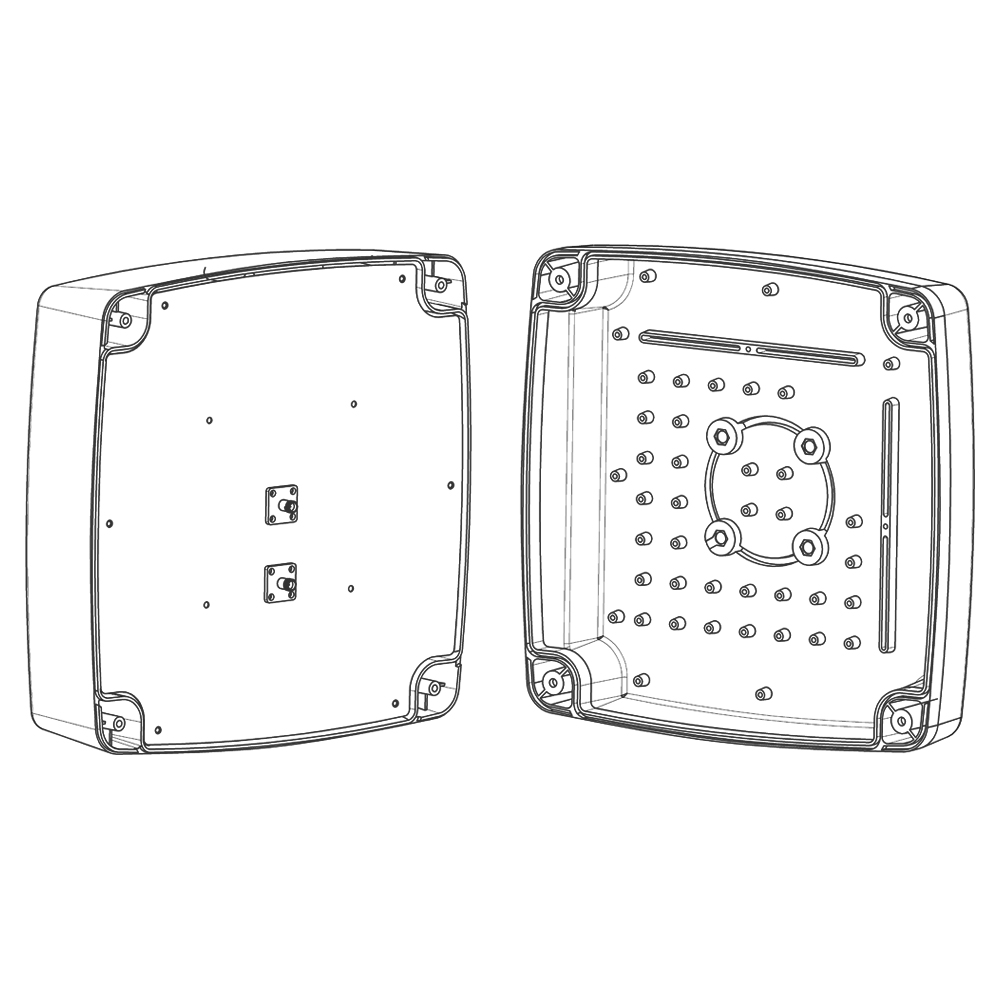

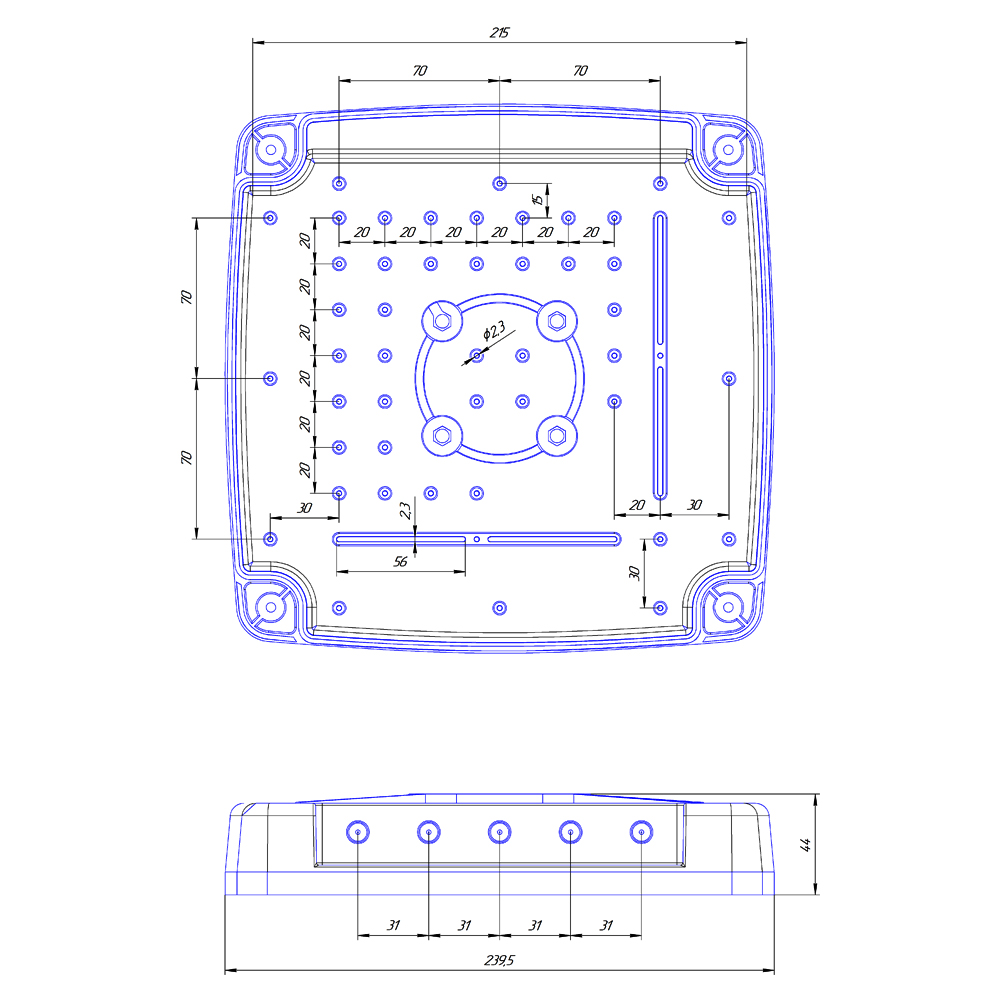

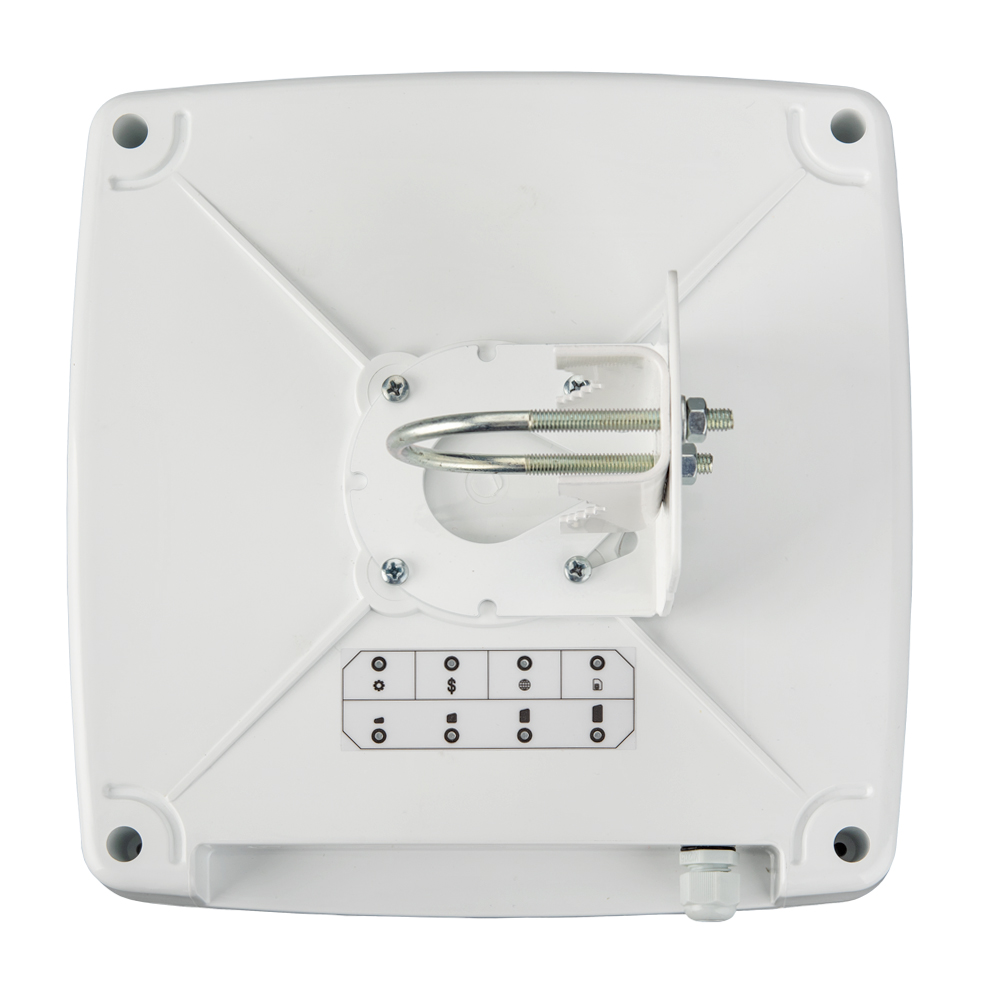

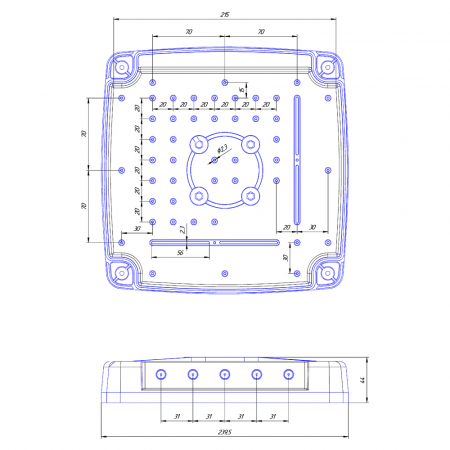

- направленная антенна KAA15-1700/2700 U-BOX в герметичном корпусе;
- 4G роутер с SMD-модулем;
- кронштейн и комплект метизов.
Установка комплекта проста и не требует специальных навыков и оборудования. При установке антенны вам потребуется направить её на базовую станцию сотового оператора и закрепить на кронштейне. После чего подключить антенный провод к модему и наслаждаться стабильным доступом в интернет.

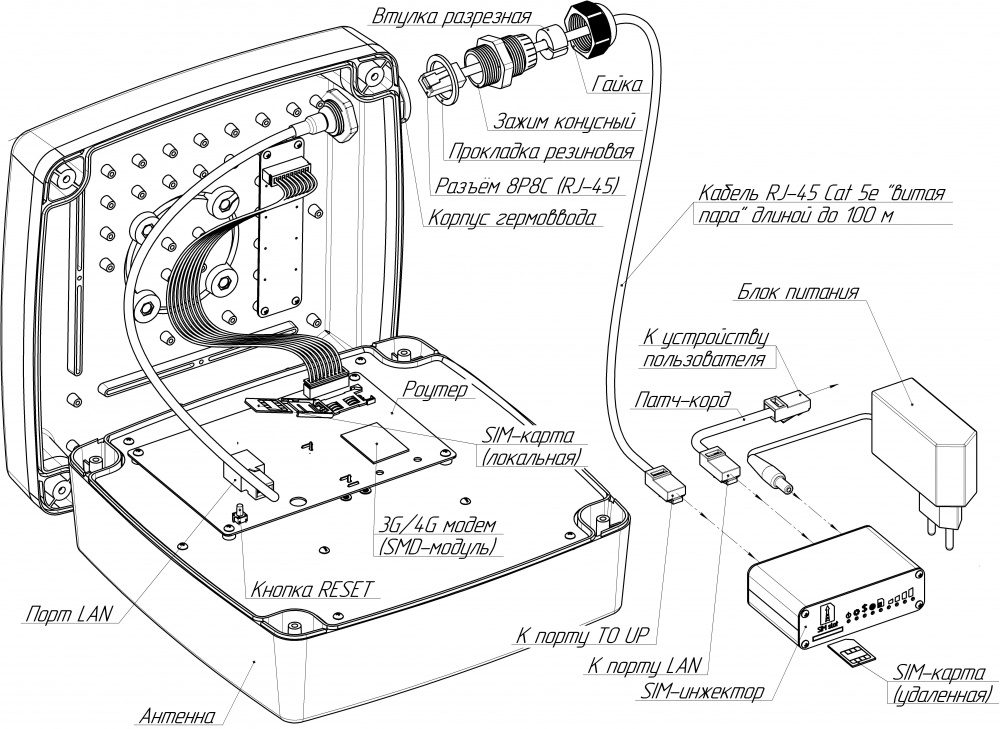

Этапы монтажа:

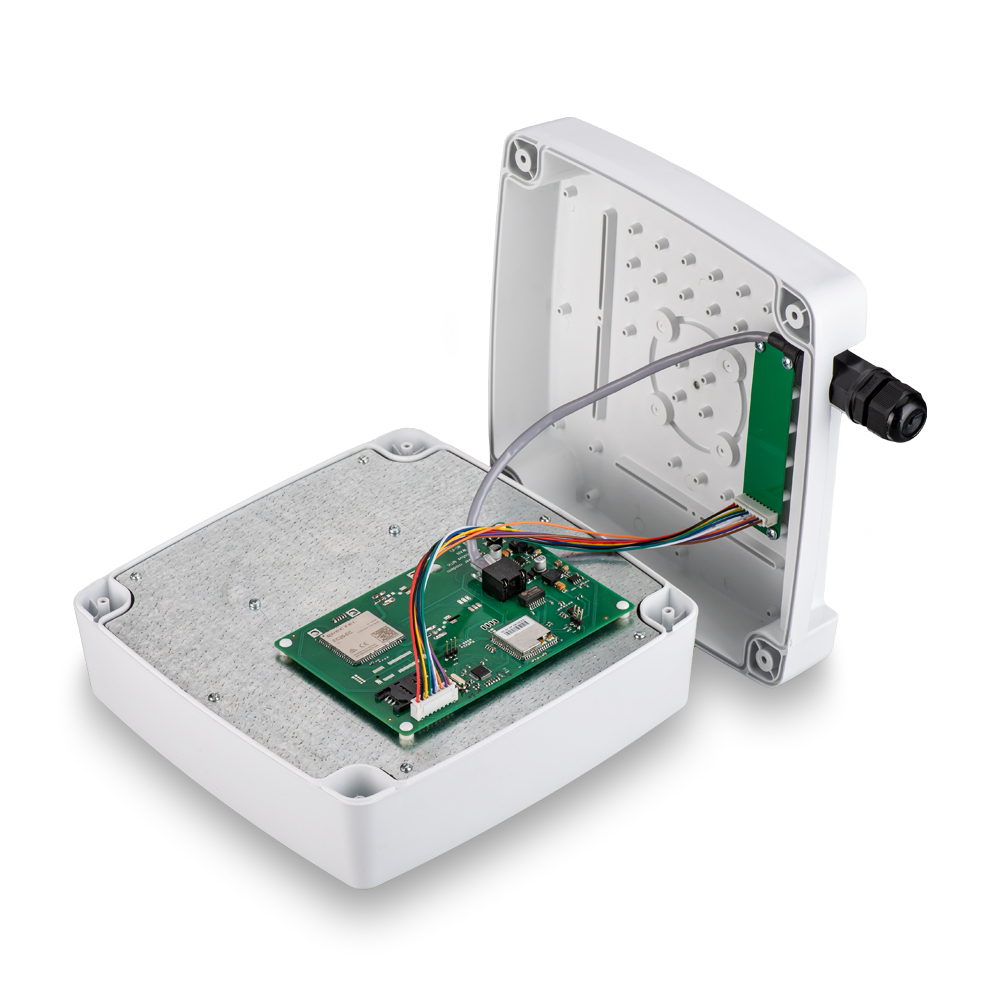

- снять верхнюю крышку антенны;
- вставить СИМ-карту в соответвстующее гнездо на плате роутера;
- подключить кабель гермоввода к роутеру;
- подключить 9-проводной кабель XH2.54x9 в соответствующий разъем на плате роутера;
- установить верхнюю крышку на антенну;
- собрать внешнюю антенну, то есть прикрутить к ней крепеж и хомут для крепления к мачте или кронштейну;
- установить мачту или кронштейн для крепления антенны (рекомендуем устанавливать антенну как можно выше для обеспечения прямой видимости на базовую станцию оператора);
- закрепить антенну на кронштейне (антенна должна располагаться не менее 30 см от других антенн);
- соединить антенну и СИМ-инжектор, расположенный в помещении, при помощи витой пары;
- вставить СИМ-карту в СИМ-инжектор;
- обеспечить питание через PoE или блок питания.
Основные характеристики антенны:
Рабочий диапазон частот, МГц | 1700-2700 |
Усиление антенны, дБ | 15 |
КСВ в рабочем диапазоне частот, не более | 2.2 |
Поляризация | линейная |
Входное сопротивление, Ом | 50 |
Максимально подводимая мощность, Вт | 30 |
Стандарт связи |
(UMTS2100), YOTA, LTE 1800, WIFi 2400 |
Тип исполнения | направленная, MIMO, с гермобоксом |
Основные характеристики модема:
- скорость приёма данных - до 100 Мбит/с;
- скорость передачи данных - до 50 Мбит/с.
Технические характеристики роутера:
Рабочие частоты:
- 2G - В3 - 1800 МГц;
- 3G - B1 - 2100 МГц;
- 4G - B1/B3/B7 - 1800/2100/2600 МГц.
Основные характеристики роутера:
- Ram 64 MB;
- Rom 16 MB;
- мощность передатчика 20 dBm (100 mW);
- стандарт: IEEE 802.11n;
- CPU 580 Mhz;
- питание PoE 7~24 В, 10 Вт (по паре 4-5 подается "+", по паре 7-8 подается "-").
Комплектация:
Направленная антенна KAA15-1700/2700 U-BOX в герметичном корпусе
4G роутер с SMD-модемом Quectel EC25-EC
Кронштейн с комплектом метизов
Инструкция по эксплуатации
Упаковка
