ИС1-24-2000У

Инвертор ИС1-24-2000У с жидкокристаллическим индикатором (преобразователь напряжения) преобразует постоянное напряжение аккумулятора 24 В в переменное синусоидальное напряжение 220 В и частотой 50 Гц. Качественные характеристики такого напряжения аналогичны характеристикам напряжения в бытовой сети.

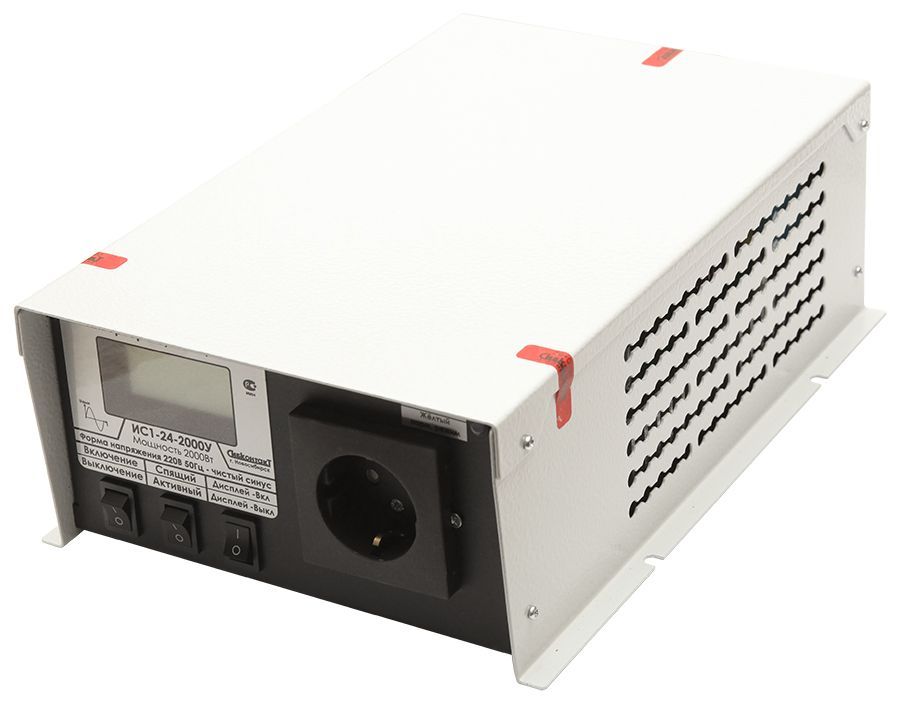

На LCD-дисплее отображаются  параметры:

в первой строке - напряжение на входе инвертора (численно в Вольтах)
во второй строке - уровень заряженности аккумулятора в процентах от максимального значения и в графическом виде (заполнением полосы)
в третьей строке – напряжение на выходе инвертора в Вольтах и мощность подключенной нагрузки (численно, в киловаттах);
в четвертой строке – мощность подключенной нагрузки в процентах от номинального значения и в графическом виде (заполнением полосы).
В целях сбережения электроэнергии предусмотрена возможность отключения индикатора с помощью тумблера Вкл./Выкл.



Инверторы серии ИС1 – это новая линейка инверторов, усовершенствованная по своим функциональным и конструктивным особенностям. Инверторы обладают повышенной надежностью и большей электробезопасностью.

Инверторы ИС1 оптимальны для использования в системах резервного и альтернативного электропитания (солнечная и ветровая энергия).


Особенности инверторов ИС1 с ЖК-индикатором:

Возможность отслеживания параметров работы инвертора в реальном времени
Защита от попадания встречного напряжения 220В на выход инвертора
Зачастую при самостоятельной сборке систем бесперебойного питания, потребитель неправильно строит узел коммутации между сетью (или генератором электрической энергии) и инвертором. В результате чего, возможно попадание встречного напряжения 220В на выход инвертора. Данная защита предназначена для того, чтобы в такой ситуации инвертор не вышел из строя. Он просто отключится до исчезновения встречного напряжения.

Высокое качество выходного синусоидального напряжения
Коэффициент несинусоидальности выходного напряжения всего 2 %. Это очень высокий показатель, позволяющий с минимальными потерями в мощности эксплуатировать нагрузки индуктивного характера (например, электродвигатели или трансформаторы).

Повышенное время работы на максимальной мощности
Время работы в режиме перегрузки увеличено до 5 сек, что позволяет эффективно запускать инертную нагрузку, требующую длительного действия повышенных пусковых токов.

Снижены пульсации тока, потребляемого от аккумулятора
Это повышает срок службы аккумуляторной батареи за счет потребления от нее стабильного тока с минимальным коэффициентом пульсаций.

Улучшены параметры электро-магнитной совместимости
Прибор наводит меньше помех, как на непосредственно подключенную к нему нагрузку, так и на приборы, восприимчивые к помехам по радиоканалу.

Больше возможностей для удобного монтажа

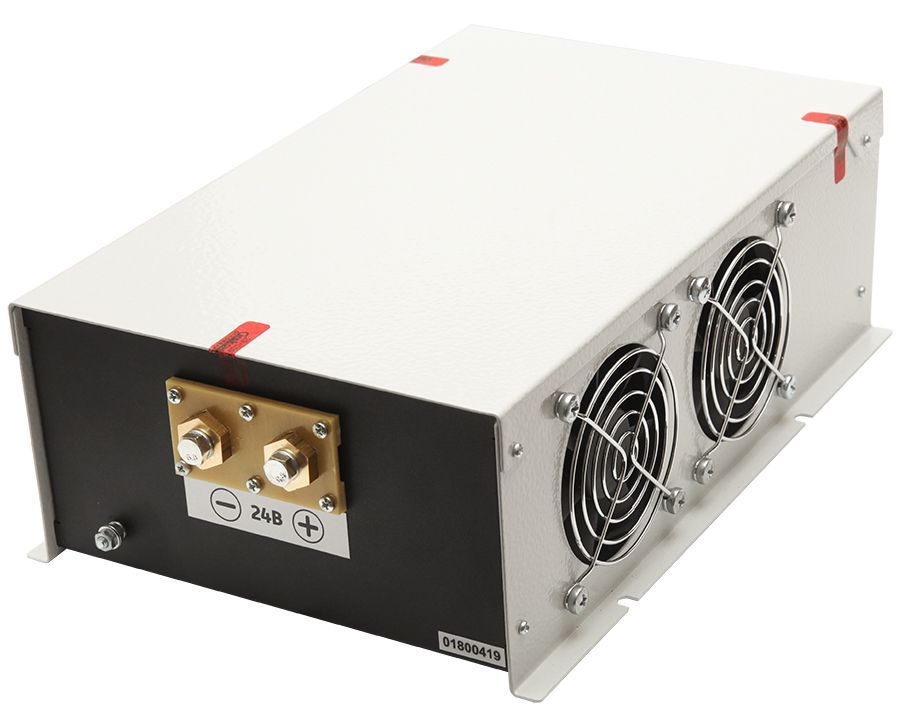

Вход и выход инвертора разнесены на противоположные стороны; возможно увеличение длины входных проводов до 3 м по желанию покупателя.


Встроенные защиты:

Защита от попадания встречного напряжения 220В на выход инвертора
Защита от короткого замыкания
При возникновении короткого замыкания в цепи нагрузки (подключенного оборудования) инвертор не выйдет из строя. Он отработает этот режим в течение нескольких секунд, затем отключится и будет периодически пытаться запуститься. Как только короткое замыкание будет устранено, инвертор автоматически вернется в рабочее состояние!

Защита от перегрузки
Если мощность подключенного оборудования превысит номинальную мощность инвертора, тогда сработает защита от перегрузки. Инвертор не выйдет из строя, он отработает перегрузку в течение нескольких секунд, затем, если величина нагрузки не войдет в заданные пределы (не более 2000 Вт), произойдет отключение инвертора с последующими периодическими попытками перезапуска. После устранения перегрузки инвертор автоматически вернется в рабочее состояние.

Защита от повышения напряжения питания
Если напряжение питания превысит 32 В, инвертор отключится. Как только напряжение питания войдет в пределы рабочего диапазона, инвертор автоматически вернется в рабочее состояние.

Тепловая защита (защита от перегрева)
Защищает инвертор от перегрева при эксплуатации на предельных нагрузках или при повышенной t0 окружающей среды. При достижении t0 внутри корпуса +70 0С инвертор отключается, после остывания - автоматически включается.

Защита аккумулятора от полной разрядки (от снижения напряжения)
При снижении входного напряжения ниже 21 В инвертор автоматически отключится, тем самым защищая аккумуляторную батарею от глубокого разряда.

Режим энергосбережения ("спящий" режим)
В случае отсутствия нагрузки, инвертор при наличии установки тумблера в положении "спящий", перейдет в режим пониженного энергопотребления (менее 30 мА). При появлении нагрузки более 30 Вт инвертор восстановит рабочее состояние.


Какое оборудование Вы сможете подключить к ИС1-24-2000 с ЖК-индикатором?

Инвертор ИС1-24-2000 оптимален для использования в системах альтернативной энергетики (солнечной и ветряной электроэнергии).
ИС1-24-2000 - это инвертор широкого применения. Вы можете подключать любое оборудование, рассчитанное на работу от напряжения 220 В:

аудио-, видео-, бытовая техника
компьютеры
электроинструменты (дрели, пилы, перфораторы и др.)
отопительные котлы
промышленное оборудование
телекоммуникационное оборудование
электродвигатели
допускается работа на все виды нагрузок: активную, индуктивную, емкостную.
Изделия сертифицированы!

Номинальное значение входного напряжения, В
  27
Выключение преобразователя при входном напряжении выше, В*       29,8
«Медленное» выключение преобразователя в течение 1 мин при входном напряжении ниже, В*       21
«Быстрое» выключение преобразователя при  входном напряжении ниже, В*      16,4
Включение преобразователя при входном  напряжении выше, В*      26,8
Номинальный  ток потребления инвертора  при номинальном напряжении питания, А      81
Ток холостого хода: в активном режиме,  А
в режиме энергосбережения «спящий», А
  1
  0,02
Количество 30А предохранителей, шт.      3
Выходное напряжение, В      220±10
Частота выходного напряжения, Гц      50±0,2
Форма выходного напряжения      синусоидальная
Коэффициент искажения синусоидальности, при номинальном напряжении на входе, %       3
Номинальная выходная мощность, Вт*      2000
Максимальная выходная мощность, Вт      3000
Время работы на максимальной выходной мощности, сек.      5
Коэфф. полезного действия,  %,  не менее       92
Защита от короткого замыкания
  +
Защита от перегрузки      +
Защита от повышения напряжения питания      +
Тепловая защита       +
Гальваническая развязка      +
Режим энергосбережения      +
Индикация входного и выходного напряжения, выходной мощности       +
Защита выхода инвертора от попадания сетевого напряжения      +
Диаметр отверстий в наконечниках кабелей подключения к АБ, мм      10
Масса, кг,  не более      7,2
Габаритные размеры, мм
  208х312х198
* Выходная мощность снижается линейно, пропорционально входному напряжению.
