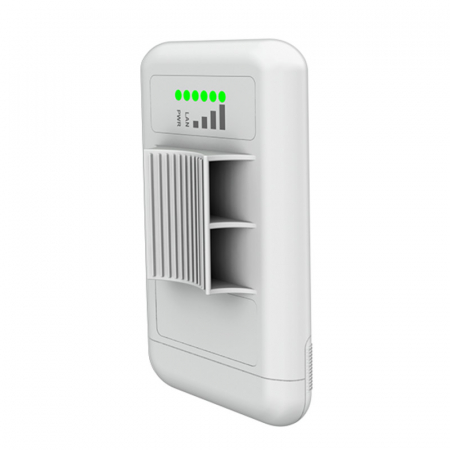

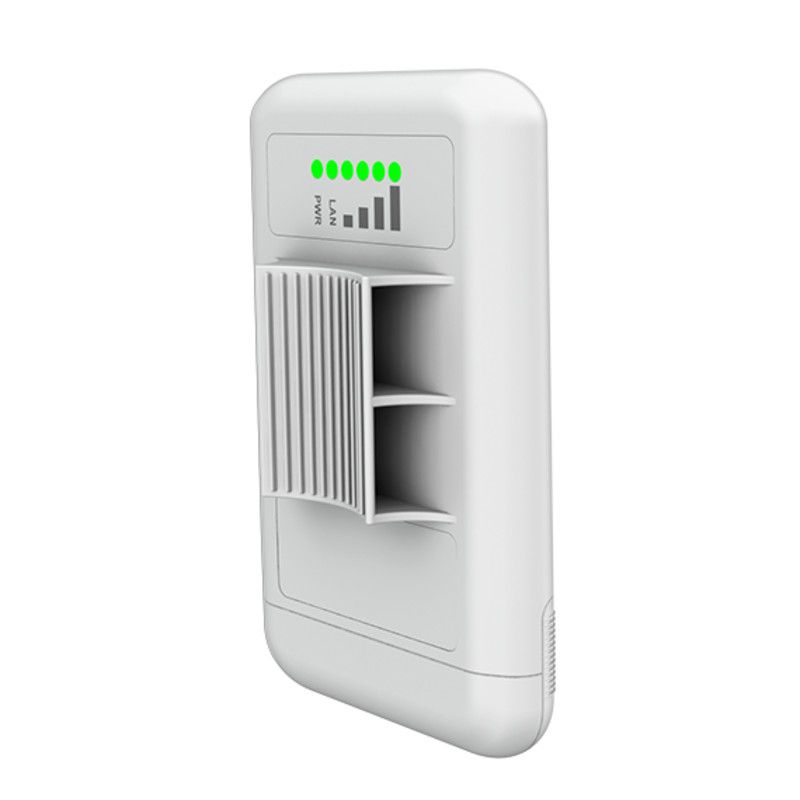

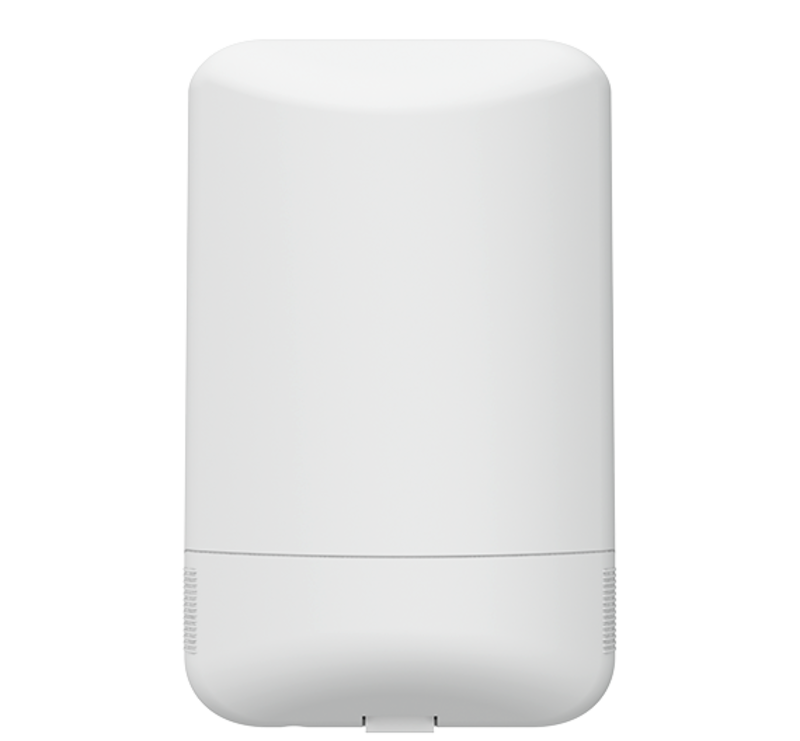

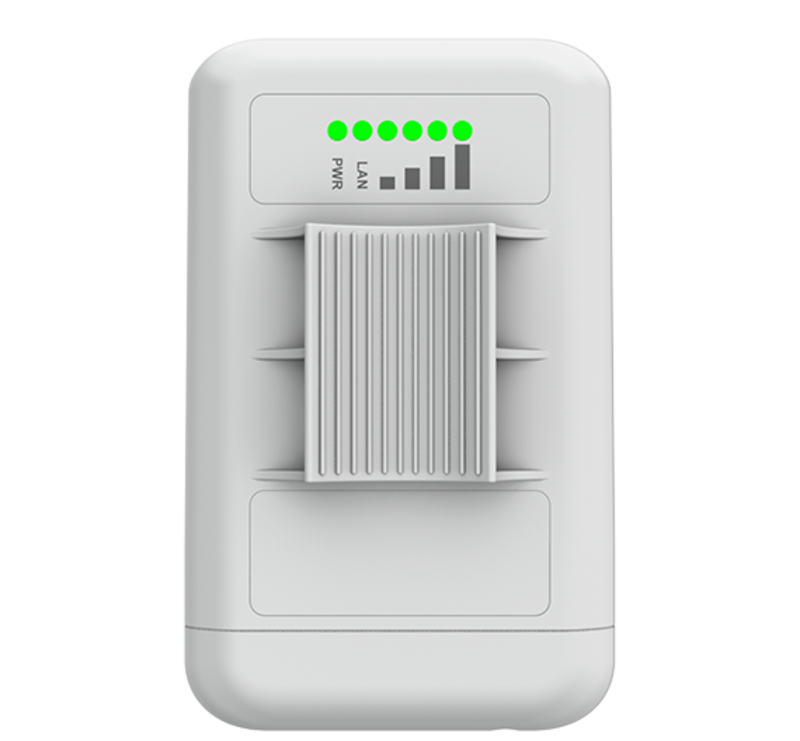

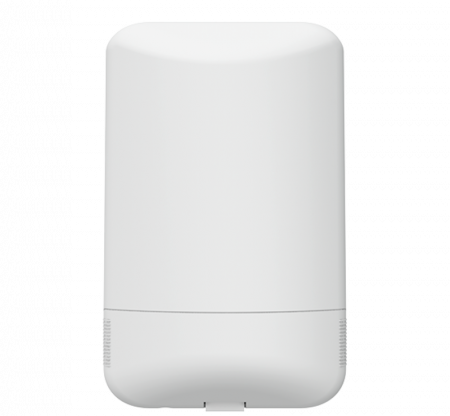

LigoWave LigoDLB 2-9

Описание LigoWave LigoDLB 2-9
LigoDLB 2-9 - универсальное, стабильное и эффективное устройство, работающее на частоте 2.4 ГГц. Высокая выходная мощность (до 28 дБм), стандарт 802.11n, MIMO 2x2. Надёжный, небольшой и качественно разработанный корпус по форм-фактору. Прочность оборудования в сочетании с направленной панельной антенной 9 дБи - то, что нужно для работы на коротких и дальних расстояниях.

Встроенная поддержка фирменного протокола iPoll 3 обеспечивает надёжную связь даже в густонаселённых районах (до 64-х устройств, подключённых к базовой станции).

Фирменная технология хранения резервного образа прошивки позволяет безопасно обновлять программное обеспечение устройства, не боясь отключения электроэнергии при этом процессе. В случае неудачного обновления прошивки устройство будет автоматически перезагружено с использованием резервной копии прошивки.

Корпус изготовлен из поликарбонатного пластика с УФ-ингибитором, что гарантирует долгосрочность наружного использования устройства под воздействием прямых солнечных лучей без риска поломки. LigoDLB 2-9 был протестирован на вибрацию, температуру, перепады, соль, туман и соответствием стандартам электрического перенапряжения, чтобы гарантировать высокий уровень надёжности устройства. Оснащён заземляющим наконечником и заземлённым PoE 24 В для профессионального монтажа и устойчивости к электрическим разрядам.

ВНИМАНИЕ! Это устройство предназначено для радиосвязи в частотном диапазоне 2.4 ГГц. При планировании сети уточняйте возможность функционирования остальных устройств в данном диапазоне!

Особенности
Поддержка диапазона 2.402 - 2.492 ГГц
Высокая выходная мощность - 28 дБм
Встроенная направленная панельная антенна с усилением 9 дБи
Мощная операционная система
Возможность крепления на мачту
Новая аппаратная платформа

Мощный процессор нового поколения обеспечивает более высокую производительность, предоставляя до 170 Мбит/с пропускной способности для пользовательских данных и почти в два раза увеличенную пакетную производительность - до 80000 пакетов в секунду. Поддержка узких каналов (ширина канала 5 и 10 МГц) обеспечивает устойчивую работу в условиях зашумлённого эфира. Увеличенный объём ОЗУ повышает производительность при большом количестве клиентов, а больший объём ПЗУ позволяет хранить запасной дополнительный образ прошивки для автоматического восстановления.

Встроенная защита от перенапряжения

Защита от электростатического разряда (3 кВ линия-земля и 1 кВ линия-линия) позволяет устройству работать в суровых погодных условиях и нестабильных электрических инсталляциях.

Новая ОС

Новая операционная система включает в себя все функции, необходимые для построения сетей точка-многоточка. Отзывчивый пользовательский интерфейс, построенный на основе технологии HTML 5. Среди новых функций стоит отметить поддержку IPv6 в режимах bridge и router, протоколов обнаружения SSDP и Bonjour, гибкую систему ограничения скорости трафика и клиент SSTP.  Новое поколение устройств (линейка LigoDLB) обладает обратной совместимостью с устройствами линейки APC фирмы Deliberant, в том числе в части использования проприетарного протокола iPoll - для работы просто обновите прошивку на устройствах (до версии 7.0 и выше).

iPoll 3 - улучшенный производительный протокол

Собственный протокол - это инновационное решение для устранения задержек и помех при передаче данных в беспроводных установках Точка-Многоточка.



Поддержка сценария hotspot

Начиная с v7.52 Infinity, прошивку можно использовать на устройства линейки LigoDLB для уличных хотспотов и других связанных с ними приложений. После обновления прошивки, устройство DLB преобразуется в точку доступа для уличных хотспот сетей и теряет свою функциональность для соединений точка-точка и точка-многоточка.

Операционная система
Операционная система LigoDLB 2-9 обладает высокой функциональностью и проста в использовании. Это мощная и гибкая ОС, которая обеспечивает всем устройствам LigoDLB безупречную работу и облегчает развёртывание сетей.

Интеллектуальный поллинговый протокол передачи данных (iPoll3)
Двойной образ прошивки (в случае неудачного обновления прошивки устройство автоматически восстановит нормальную работу с использованием резервной копии прошивки)
Новый интуитивно понятный веб-интерфейс, основанный на технологии HTML5
170 Мбит/с
80,000 пак/с
Поддержка IPv6
Совместимость с WNMS
WNMS
WNMS - это бесплатно распространяемая система управления беспроводной сетью. Она упрощает большое количество задач, связанных с управлением и мониторингом сети. Комплексная система поддерживает несколько тысяч узлов в сети. Несколько сетей могут быть объединены в одну логическую и управляться с одного сервера. Большой набор функций позволяет быстро диагностировать проблемные участки, наглядно отображать сеть на карте, автоматически выполнять регулярные обновления прошивки, отслеживать состояния устройств, получать оповещения о проблемных узлах, просматривать статистику и т.д. WNMS поддерживает создание аккаунта для каждого пользователя. Несколько администраторов могут управлять различными сегментами сети на одном сервере, при этом не имея доступа к устройствам друг друга. WNMS доступна для операционной системы Windows и Linux как облачная система и в качестве мобильного приложения для устройств Android.

Рекомендации производителя по дальности применения


Технические характеристики
Рекомендуемая максимальная дальность    В режиме PTMP - 3 км
В режиме PTP - 5 км
При максимальной скорости в режиме PTP - 2 км
Беспроводной стандарт    IEEE 802.11b/g/n, iPoll (проприетарный)
Защита от перенапряжения    3 кВ линия-земля, 1 кВ линия-линия
Поддержка MIMO    Да, 2x2
Диапазон частот    2.402 - 2.492 ГГц
Мощность передатчика    До 28 дБм (в зависимости от страны)
Чуствительность приёмника    От -95 до -76 дБм в зависимости от модуляции
Ширина канала    5, 10, 20, 40 МГц
Схемы модуляции    802.11 g/n: OFDM (64-QAM, 16-QAM, QPSK, BPSK)
802.11 b: DSS (CCK, DQPSK, DBPSK)
Скорости передачи данных    802.11 n: 300, 270, 240, 180, 120, 90, 60, 30 Mbps
802.11 g: 54, 48, 36, 24, 18, 12, 9, 6 Mbps
802.11 b: 11, 5.5, 2, 1 Mbps
Коррекция ошибок    FEC, Selective ARQ
Схема дуплексирования    Time division duplex
Тип антенны    Встроенная панельная направленная
Усиление антенны    9 дБи
Поляризация    Двойная линейная
Диаграммы направленности
(изображение кликабельно)



Угол излучения в горизонтальной плоскости при горизонтальной поляризации    60°
Угол излучения в горизонтальной плоскости при вертикальной поляризации    60°
Угол излучения в вертикальной плоскости    60°
КСВН    <1.5
Кросс-поляризационная развязка    23 дБи
Проводной интерфейс    1х 10/100 Base-T, RJ45
Режимы работы    Точка доступа (Auto WDS), точка доступа iPoll 3, клиент (WDS, iPoll3), клиент (APR NAT)
Расширенная беспроводная функциональность    ATPC (автоматический контроль мощности передатчика), автоканал, автомодуляция, опрос клиентов по интеллектуальному методу
Беспроводная безопасность    WPA/WPA2 Personal, WPA/WPA2 Enterprise, WACL, изоляция пользователей
Беспроводной QoS    Приоритизация с 4 очередями
Сетевые режимы    Bridge, router iPv4, router IPv6
Сетевые функции    Маршрутизация с и без NAT, VLAN, Firewall*
WAN    Static IP, DHCP client, PPPoE client
Сервисы    DHCP server, SNMP server, NTP client, RADVD, Ping Watchdog
Управление    HTTP(S) веб-интерфейс, SSH, чтение SNMP, WNMS, Telnet
Инструменты    Site survey, тест канала, выравнивание антенны
Размеры    140 х 90 х 35 мм
Вес    122 г
Диаметр мачты    35-60 мм (диаметры мачт для крепления устройств LigoWave)
Питание    12-24 В DC, Passive PoE (100-240 В AC <-> 18 В DC адаптер в комплекте)
Максимальная потребляемая энергия    6 Вт
Температура окружающей среды рабочая    -40.. +65 °С
Влажность окружающей среды рабочая    0.. 90% без конденсации
Мониторинг системы    SNMP v1/2c/3 server, Syslogs, системные оповещения на e-mail и SNMP trap
* Настройка Firewall возможна только через командную строку (подключение по SSH) посредством iptables.

Характеристики радиочасти
Выходная мощность (дБм)
802.11g    802.11n/iPoll (20/40 МГц)
6 Мбит/c    28    30 Мбит/c    28    15 Мбит/c    28
9 Мбит/c    28    60 Мбит/c    28    30 Мбит/c    28
12 Мбит/c    28    90 Мбит/c    28    45 Мбит/c    28
18 Мбит/c    28    120 Мбит/c    28    60 Мбит/c    28
24 Мбит/c    28    180 Мбит/c    28    90 Мбит/c    28
36 Мбит/c    27    240 Мбит/c    26    120 Мбит/c    27
48 Мбит/c    26    270 Мбит/c    24    135 Мбит/c    25
54 Мбит/c    25    300 Мбит/c    23    150 Мбит/c    24
Чувствительность приёмника (дБм)
802.11g    802.11n/iPoll (20/40 МГц)
6 Мбит/c    -95    30 Мбит/c    -91    15 Мбит/c    -91
9 Мбит/c    -94    60 Мбит/c    -91    30 Мбит/c    -91
12 Мбит/c    -93    90 Мбит/c    -89    45 Мбит/c    -89
18 Мбит/c    -90    120 Мбит/c    -88    60 Мбит/c    -88
24 Мбит/c    -88    180 Мбит/c    -86    90 Мбит/c    -86
36 Мбит/c    -86    240 Мбит/c    -82    120 Мбит/c    -82
48 Мбит/c    -82    270 Мбит/c    -78    135 Мбит/c    -78
54 Мбит/c    -81    300 Мбит/c    -76    150 Мбит/c    -76


Сравнение продуктов

    NanoStation M5    NanoStation Loco M5    LigoDLB 2-9 / LigoDLB 5-15
Усиление антенны    16 дБи    13 дБи    15 дБи
Толщина    60 мм    60 мм    40 мм

Комплект поставки
LigoDLB 2-9    1 шт.
Кабель питания    1 шт.
Пластмассовая стяжка    2 шт.
PoE адаптер питания (24 В 0.5 А)    1 шт.
