Роутер Kroks Rt-Brd eQ с mPCI-модемом Quectel EC25-E для установки в гермобокс

Роутер 4G Kroks Rt-Brd eQ - это готовое решение для обеспечения интернетом офиса, дачи или частного дома. Благодаря технологии PoE пользователь получает качественный интернет без потери сигнала в кабеле на удалении до 100 метров.

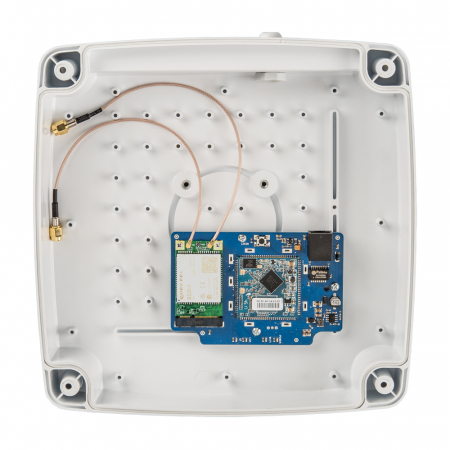

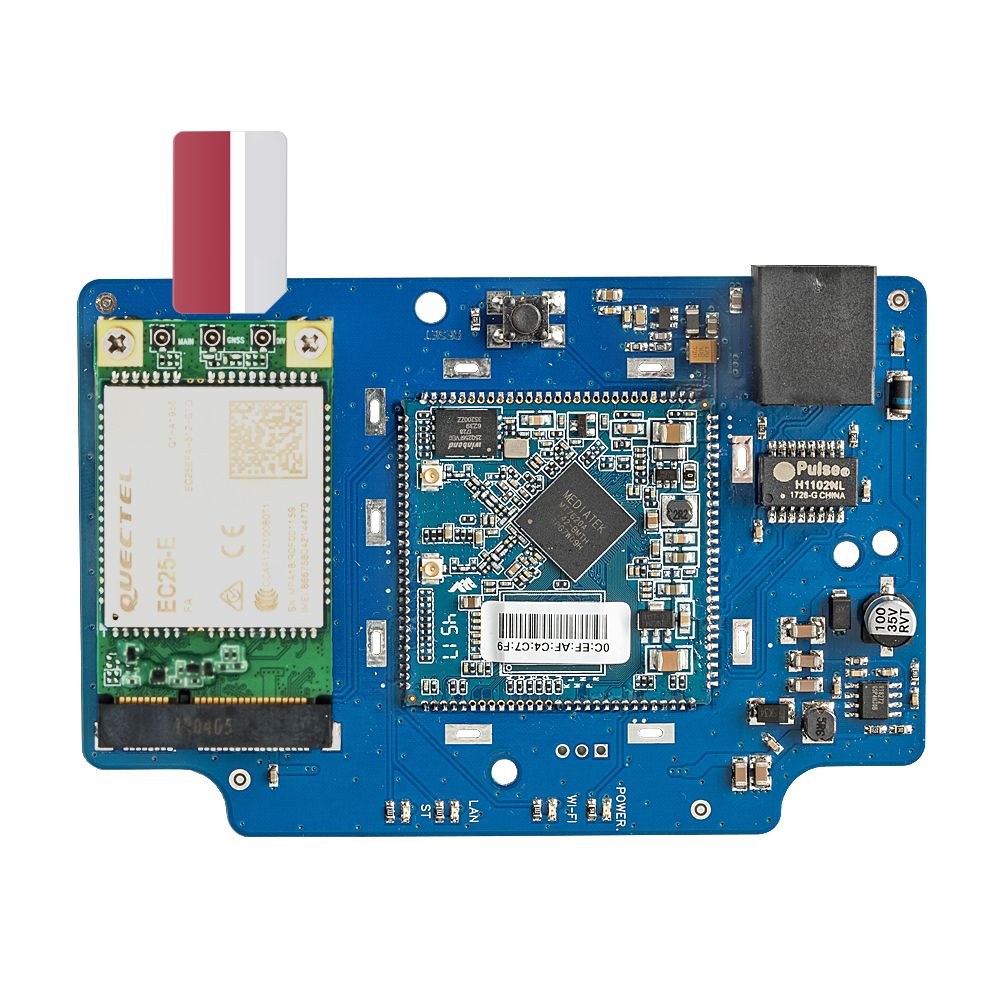

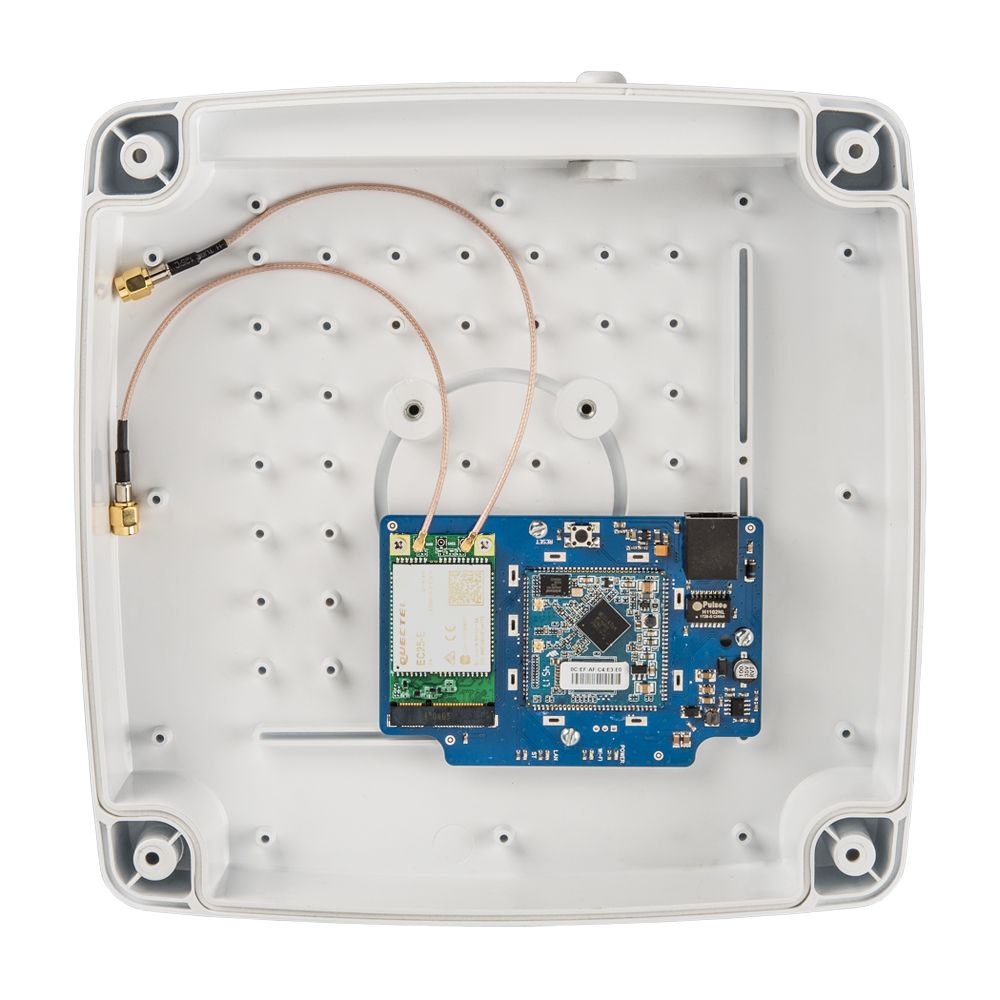

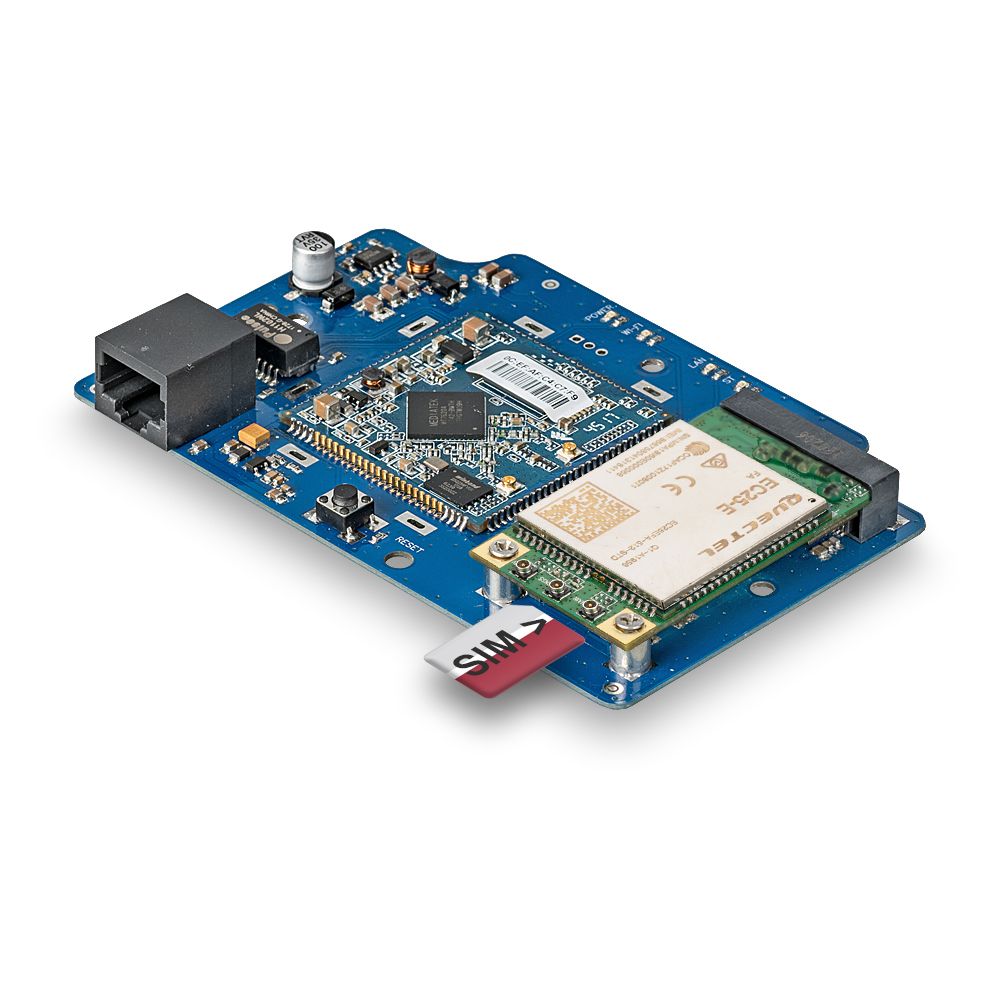

Устройство представляет собой компактную плату для установки в гермобокс 3G или 4G антенны. В роутер установлен mini-PCI модем Quectel EC25-E. Таким образом модем находится в непосредственной близости от антенны, поэтому потери СВЧ-сигнала в кабелях от антенны к модему минимальны.

Роутер специально предназначен для работы в составе антенны KAA15-1700/2700 U-BOX, а также с сетчатыми антеннами и гермобоксами.

Роутер имеет один порт LAN 100 Мбит.

Внимание! Гермобокс, антенна и т.д. не входят в комплект поставки роутера. Комплект поставки - только один роутер (т.е. печатная плата) с установленным mPCI модемом Quectel EC25-E.

Внимание! Для работы роутера необходимо дополнительно приобрести инжектор питания.


Основные преимущества:

компактный размер,
питание роутера подается по витой паре категории 5E и выше,
напряжение питания от 9 до 24 Вольт (т.е. подойдет почти любой блок питания),
длина кабеля до 100 метров,
поддерживает все современные 3G/4G mPCI модемы
Характеристики модема:

Общие свойства

FDD LTE: B1/B3/B5/B7/B8/B20
TDD LTE: B38/B40/B41
WCDMA: B1/B5/B8
GSM: 900/1800
LTE Version 3GPP E-UTRA Release 10
Bandwidth 1.4/3/5/10/15/20MHz
Antenna DL MIMO, supports Rx-diversity
Supply Voltage Range 3.3V~ 4.3V, 3.8V Typ.
Operation Temperature -40°C ~ +85°C
Dimensions 32.0mm×29.0mm×2.4mm
Package LCC
Weight Approx. 4.6g
Control via AT Commands 3GPP TS27.007 and enhanced AT Commands
Голосовые функции

Speech Codec Modes: HR, FR, EFR, AMR, AMR-WB
Echo Arithmetic: Echo Cancellation
                         Noise Reduction
VoLTE: Digital Audio and VoLTE (Voice over LTE) (Optional)
Электрические характеристики

Output Power: Class 3 (23dBm±2dB) for LTE FDD
                      Class 3 (23dBm±2dB) for LTE TDD
                      Class 3 (24dBm +1/-3dB) for TD-SCDMA
                      Class 3 (24dBm +1/-3dB) for UMTS
                      Class E2 (27dBm ±3dB) for EDGE 850/900MHz
                      Class E2 (26dBm +3/-4dB) for EDGE 1800/1900MHz
                      Class 4 (33dBm ±2dB) for GSM 850/900MHz
                      Class 1 (30dBm ±2dB) for GSM 1800/1900MHz
Consumption: 20uA @Power off
                     3mA @Sleep, Typ.
Sensitivity: TBD
Передача данных

LTE: LTE-FDD Max 150Mbps (DL) Max 50Mbps (UL)
LTE-TDD Max 130Mbps (DL) Max 35Mbps (UL)
DC-HSPA+: Max 42Mbps (DL) Max 5.76Mbps (UL)
UMTS: Max 384Kbps (DL) Max 384Kbps (UL)
TD-SCDMA: Max 4.2Mbps (DL) Max 2.2Mbps (UL)
EDGE: Max 236.8Kbps (DL) Max 236.8Kbps (UL)
GPRS Max 85.6Kbps (DL) Max 85.6Kbps (UL)
Сертификация

Approval: CE*/FCC*/GCF*/PTCRB*/AT&T*/Verizon*/ ACMA RCM*
Интерфейсы

USB 2.0 Device: High Speed, 480Mbps
PCM: ×1, Digital Audio through PCM Interface (Optional)
USIM 1.8V/3V
NETLIGHT: ×2, NET_STATUS and NET_MODE
UART: ×1UART
RESET
PWRKEY
Antenna: Pads for Primary, Rx-diversity and GNSS
ADC: ×2
Характеристики роутера:

Скорость передачи данных:

4G - до 100 Мбит/сек (вход) / 50 Мбит/сек (исход)
3G - до 43.2 Мбит/сек / 5.76 Мбит/сек (исход)
Порты и интерфейсы:

Порты Ethernet - 1 шт, 100 Мбит/с;
SIM-reader;
3G/4G - 2 шт, разъем U.fl;
Основные характеристики:

Ram 128 MB
Rom 32 MB
Мощность передатчика модема +23 ... +33 dBm
Мощность передатчика Wi-Fi 20 mW
Стандарт: IEEE 802.11n
CPU 600 Mhz
Питание 9~24 В, не менее 10 Вт.
Внимание! Роутер работает с SIM картой любого 3G и 4G/LTE оператора в поддерживаемых частотах (YOTA, Мегафон, МТС, Билайн, Ростелеком, Tele2,).
