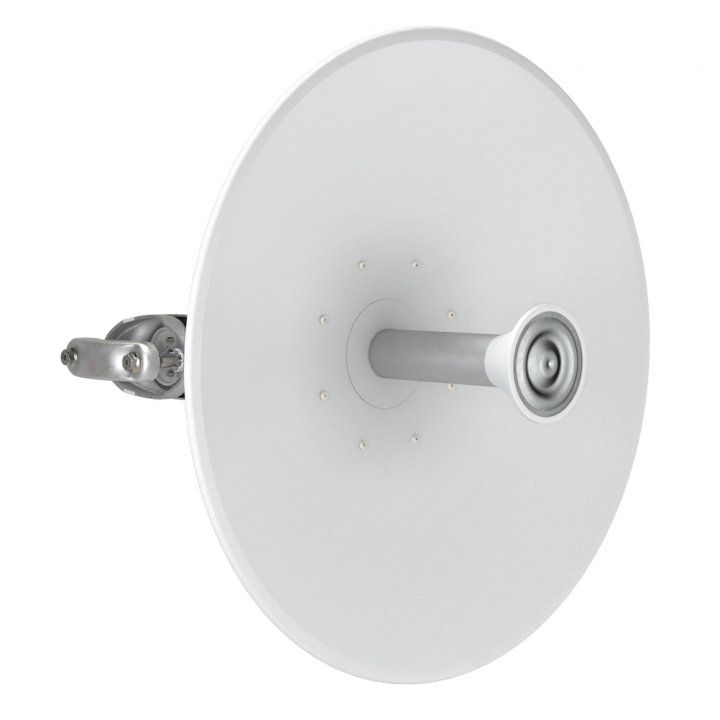

RF elements UltraDish TP 550

Устройство разработано для CPE и PtP соединений. Отражатель антенны изготовлен из литого алюминия, что обеспечивает ему максимально ровную форму. Фирменный разъём TwistPort соединяет радимодули с антеннами с минимальными потерями, а также обеспечивает быструю установку и простое обслуживание устройств.

Устанавливать антенну очень легко - её монтаж чрезвычайно прост и обеспечивает быстрое развёртывание для крупномасштабных проектов. Инновационное крепление антенны подходит для широкого диапазона диаметров мачты и позволяет легко менять монтаж с левостороннего на правосторонний. Всё, что вам понадобится для монтажа - это шестигранный ключ.
Особенности и основные качества
Направленная параболическая антенна с высоким коэффициентом усиления и коннектором TwistPort. Антенна является узконаправленной и обладает сниженным уровнем боковых лепестков, что обеспечивает высочайшую производительность и позволяет также размещать её в местах с повышенной зашумлённостью.
Антенна UltraDish TP работает, подавляя боковые лепестки, что уменьшает количество помех и позволяет установить устройство в местах с повышенной зашумлённостью. Высокий показатель усиления достигает за счёт фокусирования сигнала, передаваемого через быстро фиксирующийся радиоволновод TwistPort.
Вы можете использовать все преимущества системы, построенной за счёт использования TwistPort и самой антенны, в широкополосном доступе при подключении адаптеров второй версии. Переходники TwistPort V2 покрывают сверхширокополосный спектр: 5180-6400 МГц.
TwistPort - быстро фиксирующийся радиоволновод, который соединяет радимодули с антеннами с минимальными потерями. Устройство обладает оригинальной конструкцией и устанавливает новые стандарты наружного беспроводного оборудования по части производительности, масштабируемости, простоты использования и развёртывания.
Антенны UltraDish TP можно использовать с любыми радиоустройствами, имеющими разъём TwistPort или с различными устройствами сторонних производителей, подключаемыми при помощи TwistPort Adaptor.
Работа без потерь

TwistPort Connector работает практически без потерь: в нём нет коаксильных радиочастотных коннекторов и кабелей, которые вызывают значительные потери сигнала. В сравнении с устройствами, использующими коаксильные коннекторы и кабели, потери при использовании TwistPort почти неизмеримы.

Новое понимание простоты установки

TwistPort - это новое понимание того, как можно легко установить устройство. Благодаря интеграции в одной структуре и механического и радиочастотного подключения, подсоединить радиоустройство к антенне очень просто - повернуть и защёлкнуть. И это можно сделать одной рукой.

Инновационная монтажная система

Крепление отделено от антенны и поэтому её установка проходит легко и быстро.

Шаг 1:  Установка кронштейна. Сначала установите кронштейн на мачту. В комплект поставки включены два комплекта винтов для монтажа на мачты с различными диаметрами. Кронштейн можно поворачивать и устанавливать как на левой, так и на правой стороне антенны.

Шаг 2: Регулировка антенны. Просто вставьте антенну в кронштейн и Вы сможете самостоятельно отрегулировать её положение по вертикали и горизонтали. После того, как Вы затянете винты, установка будет завершена. Вам потребуется всего один инструмент.

Технические характеристики
Разъём антенны     TwistPort - Быстросоединяемый разъём волновода
Тип антенны     Параболическая
Влагозащищённость     IP65
Допустимый диаметр мачты     15-86 мм
Температура окружающей среды рабочая     -40.. +60 °C
Сопротивление ветру     До 160 км/ч
Вес     3.7 кг
Размеры     575 х 575 х 359 мм
Максимальный угол наклона     ± 25°
Рабочий диапазон     5100 - 6000 МГц
Усиление     27.5 дБи
Угол излучения в горизонтальной плоскости -6 дБ     Г 8° / В 8.5°
Угол излучения в вертикальной плоскости -6 дБ     Г 8.5° / В 8°
Угол излучения в горизонтальной плоскости -3 дБ     Г 6° / В 6.5°
Угол излучения в вертикальной плоскости -3 дБ     Г 6.5° / В 6°
Поляризация     Двойная линейная (вертикальная и горизонтальная)
Коэффициент обратного излучения     37 дБ
Совместимые беспроводные платформы     TwistPort Adaptor с TwistPort Connector
SIMPER с TwistPort Connector


Комплект поставки
UltraDish TP 550     1 шт.
Основной крепёж     1 шт.
Стопорный винт 2.9 х 16 мм     1 шт.
Винт M8 x 42.5 мм     2 шт.
Винт M8 x 73.5 мм     2 шт.
Крепление     1 шт.
Излучатель     1 шт.
