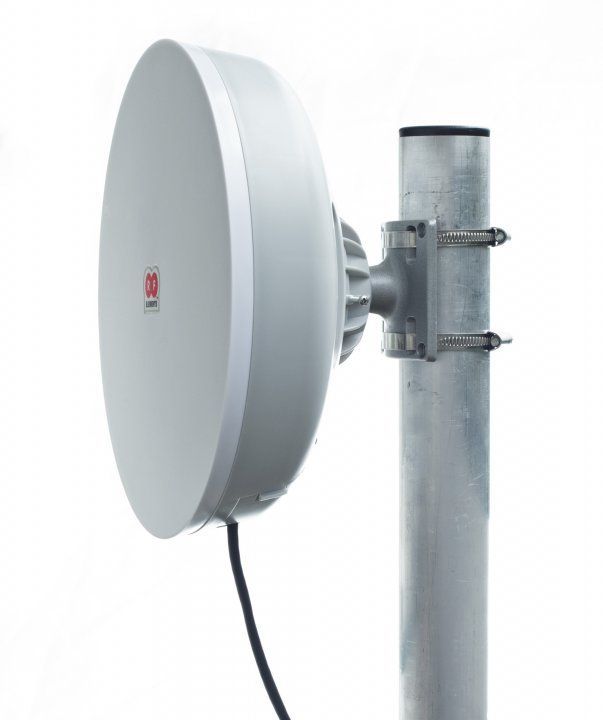

RF elements StationBox XL 5-19

Корпус обладает встроенной MIMO-антенной и подходит для надёжной установки плат MikroTik линеек RB92x, RB91x, RB71x, RB41x и RB433. Также возможно установить до четырёх дополнительных проходных разъёмов* RP-SMA [bulkhead] для подключения к устройству дополнительных антенн  (полезно при необходимости использования двух или трёх MIMO-радиокарт на одной материнской плате RB433). Можно использовать как клиентское устройство на средних дистанциях или на короткие дистанции в соединениях Точка-Точка.

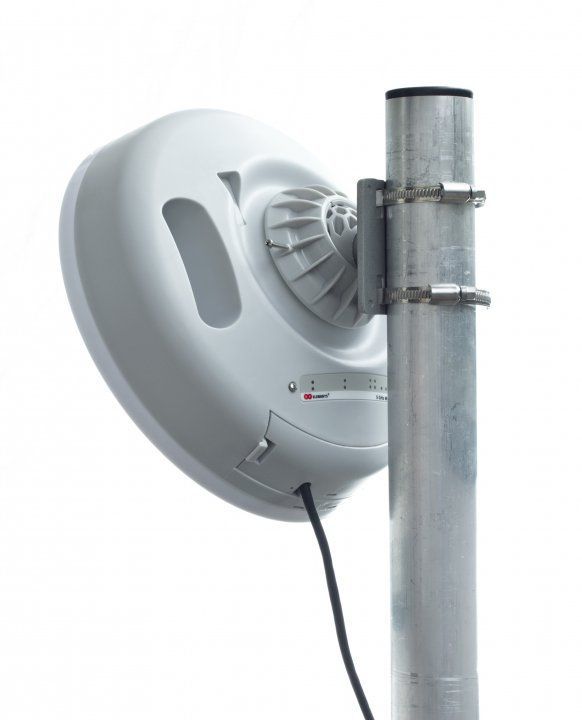

Трёхосная система регулировки позволяет легко и просто настроить положение устройства, изменяя наклон во всех трёх плоскостях. Благодаря этому вы можете снизить потери от несогласованности поляризации и повысить производительность беспроводной линии связи.

Устройство изготовлено из УФ-стойкого ABS-пластика, литого алюминия и нержавеющей стали, подходит для любой погоды. Механическая конструкция смоделирована и протестирована на компьютере.

*Имеется в виду разъём, находящийся на одном краю кабеля, идущего от радиокарты. Например, можно использовать пигтейл MMCX <-> RP-SMA, подключая MMCX к дополнительной радиокарте, а RP-SMA соединяя с пластиной данного корпуса. Затем к RP-SMA подключается кабельная сборка, идущая к антенне.

В комплекте кабельные сборки 2x MMCX-MMCX (начиная с 2016 года).


Технические характеристики
Совместимые устройства     MikroTik линеек RB92x, RB91x, RB71x, RB41x и RB433
Вес     1.6 кг в упаковке
Размеры     260 х 260 х 150 мм (340 × 270 × 100 мм в упаковке)
Максимальная скорость ветра     120 км/ч
Крепление     Мачта диаметром 50-70 мм, либо на стену
Стандарт воспламеняемости     UL 94 HB
Материалы     УФ-стойкий всепогодный АБС-пластик, литой алюминий, нержавеющая сталь
Технология передачи данных     MIMO 2x2
Диапазон частот     5450-5850 МГц
Коэффициент обратного излучения (минимальный)     29 дБ
Угол излучения в горизонтальной плоскости -3 дБ     Г 15° / В 14°
Угол излучения в вертикальной плоскости -3 дБ     Г 15° / В 14°
Угол излучения в горизонтальной плоскости -6 дБ     Г 21° / В 20°
Угол излучения в вертикальной плоскости -6 дБ     Г 20° / В 20°
Коэффициент усиления (макс.)     Г 18.3 дБи / В 18.1 дБи
Коэффициент усиления (ср.)     Г 18 дБи / В 17.8 дБи
Кросс-поляризационная развязка     Г 28 дБ / В 28 дБ
Разъём     2x MMCX ["гнездо"]
Поляризация     Двойная линейная (горизонтальная и вертикальная)
Развязка между портами     30 дБ
Входной импеданс     50 Ом
КСВН     1.8 - макс.
1.4 - ср.
Степень защиты     IP65
Температура окружающей среды рабочая     -30.. +60 °C


Комплект поставки
Корпус     1 шт.
Винт для защиты от открытия крышки     1 шт.
Крышка отсека для плат     1 шт.
Шасси отсека для плат     1 шт.
Винт для шасси для плат     4 шт.
Направляющие света для светодиодов плат     4 шт.
Инструмент для извлечения шасси из корпуса     1 шт.
Кронштейн     1 шт.
Винт кронштейна     1 шт.
Резиновый буфер кронштейна     1 шт.
Винт и дюбель для крепления на стену     4 шт.
Металлический хомут для крепления на мачту     2 шт.
Кабельная сборка MMCX-MMCX     2 шт.
