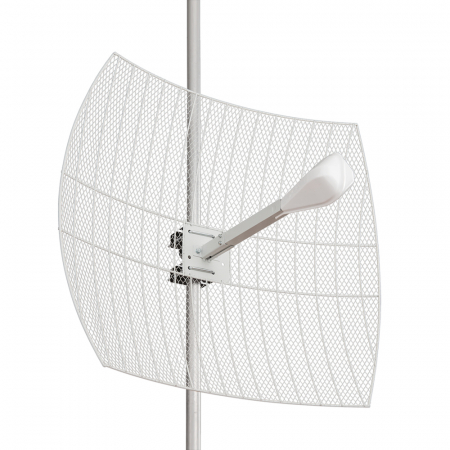

KNA24-1700/2700 - Параболическая MIMO антенна 24 дБ

Антенна предназначена для работы в сетях LTE1800, 3G(UMTS2100), WiFi2400, LTE2600 на частотах от 1700 МГц до 2700 МГц.

Обеспечивает уверенный дальний прием 3G, LTE и WiFi интернета.
Подходит для работы со всеми операторами.

Конструкция антенны состоит из:

MIMO Облучателя
Проволочного параболического прямо-фокусного рефлектора.
Креплений облучателя и креплений  рефлектора.

Рефлектор окрашен порошковой полимерной краской. Все неокрашенные детали имеют цинковое гальваническое покрытие. Это гарантирует долговременную эксплуатационную стабильность и безотказность в работе.

С помощью этой антенны можно обеспечить уверенную связь с базовой станцией на расстоянии до 25 км в условиях прямой видимости.
Антенна имеет малое сопротивление ветру (низкую ветровую нагрузку), что позволяет установить её на высокую мачту, не опасаясь раскачки на сильном ветре.

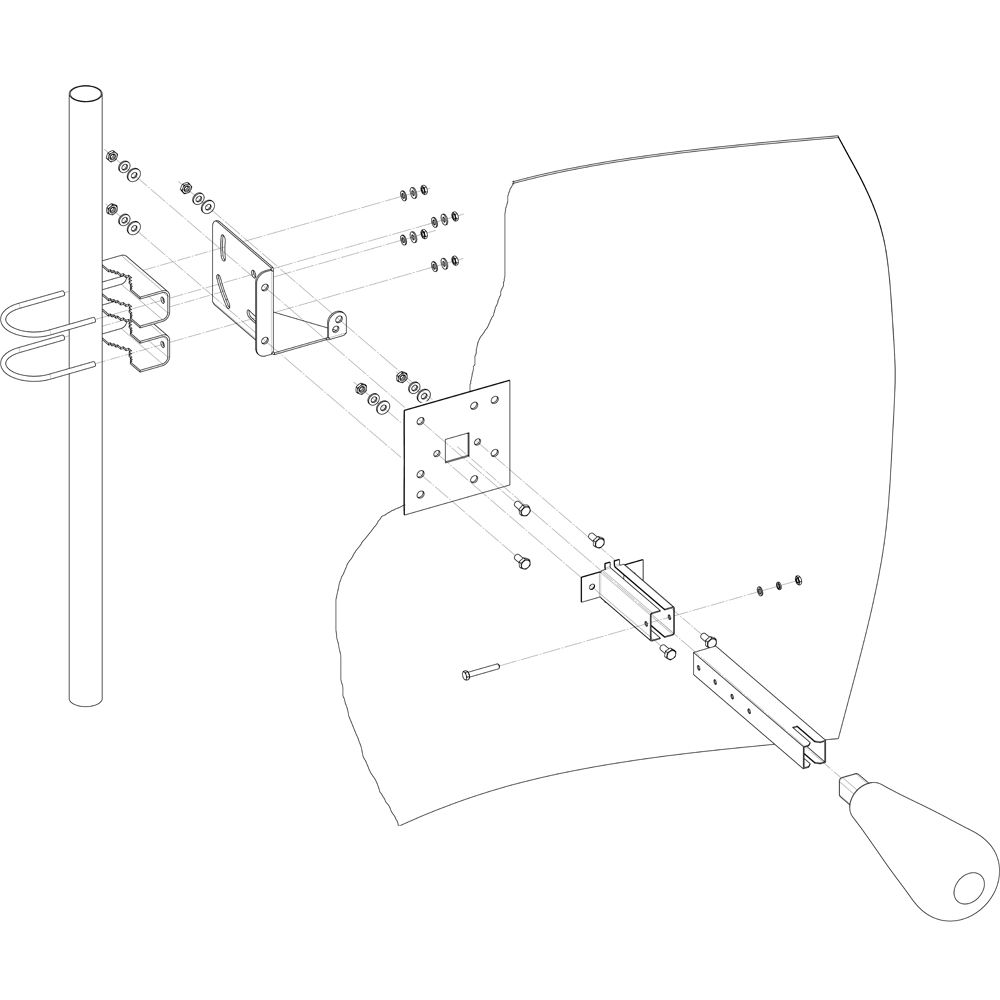

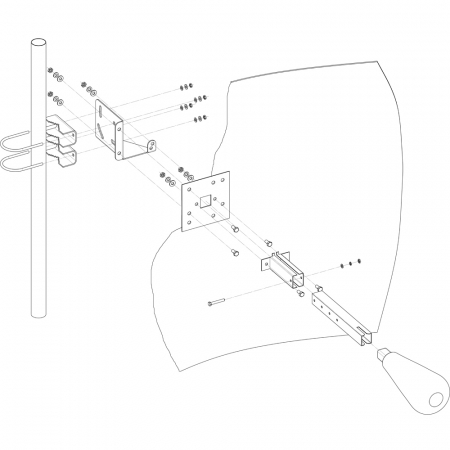

Сборку следует начать с рефлектора антенны.

Для сборки потребуется инструмент: гаечный ключ  8х10. отвертка шлицевая и крестовая, рулетка.

Устанавливаем на рефлектор лапки держателя конвертера,
Фиксируем их короткими винтами из комплекта крепления рефлектора
Важно! Перед дальнейшей сборкой необходимо выяснить в какой поляризации будет  установлена антенна ! От этого зависит как будут сориентированы крепления относительно рефлектора.
устанавливаем кронштейн угла места на рефлектор.
Пропускаем кабель снижения (приобретается отдельно) через квадратное отверстие в рефлекторе, затем пропускаем кабель через квадратную трубу  облучателя со стороны отверстий крепления .
Закручиваем разъем кабеля снижения на облучатель и до упора одеваем квадратную трубу на облучатель.

Комплектация:

Параболический рефлектор
Облучатель MIMO 1700-2700 МГц
Крепежный комплект
