Cyberbajt DishEter PRO BOX 28 HV 6GHz Precision

Антенна обладает модифицированным облучателем от компании Rfline, обеспечивающим лучшую производительность в радиочастотном диапазоне 5.9 - 6.43 ГГц. Представленная модификация позволяет сдвинуть частоту среза до 6.5 ГГц. Это обязательное условие для получения высокого уровня изоляции между двумя ортогональными поляризациями. Новое решение было также настроено для отражателей Кассегрена и достижения наилучшего показателя производительности в определённой полосе частот. Много усилий было вложено в поддержание хорошей работы антенны в диапазоне 5.48 - 5.8 ГГц.

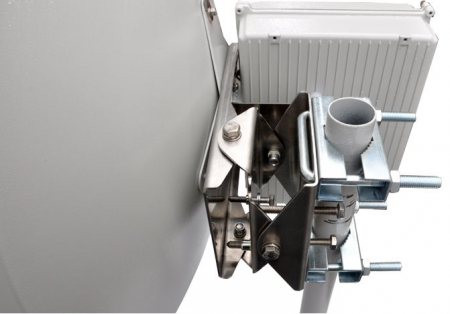

Комплект поставки данной модели включает в себя улучшенные кронштейн для монтажа антенны и обеспечения плавного и точного регулирования. Он изготовлен из нержавеющей стали толщиной 2.5 мм и позволяет регулировать антенну на 50° по вертикали и 20° по горизонтали.

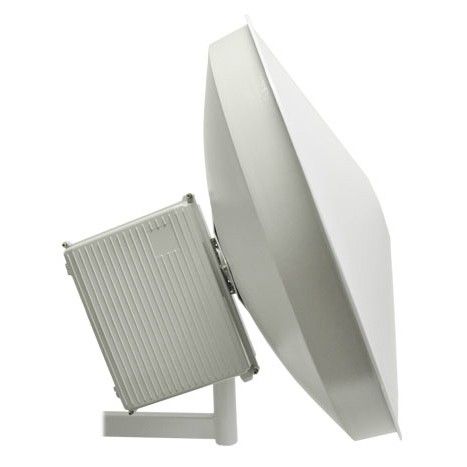

Дополнительно имеется модификация в виде внешнего корпуса, который позволяет устанавливать популярные аппаратные платформы (RB411, 433, Alix 3D2, Ubiquity Rocket и т.д.).

Имеется несколько версий антенны:

    DishEter PRO 28 HV 6GHz - только антенна
    DishEter PRO 28 HV 6GHz Precision - с улучшенным креплением
    DishEter PRO BOX 28 HV 6GHz - с внешним корпусом
    DishEter PRO BOX 28 HV 6GHz Precision - с улучшенным креплением и внешним корпусом

Антенна поставляется в полностью собранном состоянии.

Технические характеристики

Тип антенны     Параболическая с двойной поляризацией
Частотный диапазон     5.4 - 6.45 ГГц
Усиление для вертикальной поляризации     5.4 - 5.5 ГГц: 26.5 дБи
5.5 - 5.9 ГГц: 27.5 дБи
5.9 - 6.45 ГГц: 28.5 дБи
Усиление для горизонтальной поляризации     5.4 - 5.5 ГГц: 26 дБи
5.5 - 5.9 ГГц: 27.2 дБи
5.9 - 6.45 ГГц: 28.3 дБи
Поляризация     Вертикальная и горизонтальная
Коэффициент обратного излучения     > 45 дБ
Изоляция между портами     5.4 - 5.5 ГГц: 45 дБ
5.5 - 6.25 ГГц: 50 дБ
6.25 - 6.45 ГГц: 55 дБ
Угол излучения в вертикальной плоскости     5 - 6° при -3 дБ
Угол излучения в горизонтальной плоскости     5 - 6° при -3 дБ
КСВН     < 1.5
Входной импеданс     50 Ом
Боковые лепестки     5.4 - 5.5 ГГц: -16 дБ
5.5 - 5.9 ГГц: -17 дБ
5.9 - 6.25 ГГц: -18 дБ
6.25 - 6.45 ГГц: -17 дБ
Тип коннектора     2x N-type (female)
Максимальная ветровая нагрузка     56 м/сек
Диаметр мачты     26 - 72 мм
Размеры     640 х 640 х 350 мм
Диаметр отражателя     ø 600 мм
Вес     С креплением - 7.1 кг
Без крепления - 4.8 кг

Комплект поставки

Антенна в сборке     1 шт.
Блок точной настройки направления излучения     1 шт.
Металлический хомут     2 шт.
Металлический держатель     4 шт.
Гайка     4 шт.
Металлический бокс     1 шт.
Резиновые заглушки     4 шт.
Пластмассовый переходник     1 шт.
