Info-Sys РГ4-24 LSA

Предназначено для защиты оборудования передачи данных, либо компьютера, использующего среду передачи Ethernet 10/100Base-TX, от опасных напряжений, возникающих в результате атмосферных разрядов (грозы) и индустриальных помех.

В основе работы устройства лежит принцип отвода опасных напряжений, возникающих в кабеле, на шину заземления через диодный мост. Устройство ориентировано на защиту неэкранированных кабелей емкостью 25 пар категории 5, 5Е, но может использоваться для защиты кабелей меньшей парности. При защите малопарных кабелей следует иметь в виду, что стойкость устройства защиты уменьшается при уменьшении парности защищаемого кабеля.

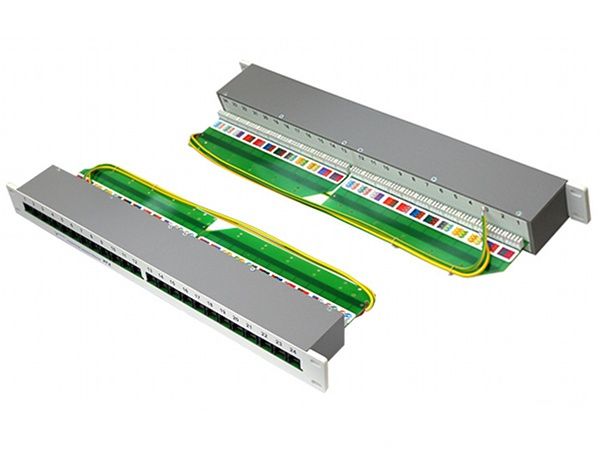

Устройство имеет модульную конструкцию, позволяющую монтировать в общем корпусе один или два защитных модуля. Устанавливается в монтажный конструктив 19". Имеет высоту 1U.
По сравнению с другими аналогичными устройствами данное изделие обладает следующими преимуществами:

* Кабель монтируется непосредственно на устройстве защиты. Это позволяет экономить монтажное пространство, не устанавливая отдельную Patch Panel и уменьшить количество соединительных переходов.
* Специальная монтажная планка с отверстиями позволяет надежно закрепить монтируемый кабель и зафиксировать кабельный "косоплет".
* Ножевые LSA контакты для присоединения кабеля обеспечивают быстрое и надежное присоединение кабельных проводников.
* Цветная этикетка облегчает монтаж кабеля и уменьшает количество ошибок при монтаже.
* Топология печатной платы устройства обеспечивает высокую однородность кабельного тракта и низкие потери полезного сигнала (Для скорости 10 Мбит/С уровень потерь в устройстве меньше чем в кабеле категории 5Е длиной 0,5 м)
* Высокая степень подавления помех.

Рекомендуется применять данное устройство для защиты кабельных сегментов, проложенных по наружным стенам и крышам зданий. Второй конец кабельного сегмента рекомендуется защищать устройствами типа РГ6.
ПОДКЛЮЧЕНИЕ

Каждый модуль устройства имеет проводник желто-зеленого цвета, который подключается к шине защитного заземления РЕ. Если применяемый кабель имеет экран, то дренажный проводник экрана экрана и сам экран кабеля следует надежно заизолировать во избежание высоковольтного пробоя на проводник заземления.
Подключение оборудования выполняется стандартными неэкранированными соединительными шнурами RJ-45 - RJ-45. Длина шнуров определяется по месту.
Рекомендуется, при подключении кабеля, подключать все его жилы, не зависимо от того используются они или нет. Стойкость устройства прямо пропорциональна количеству жил в подключаемом кабеле (чем больше жил подключено - тем выше стойкость).

ВНИМАНИЕ !!!
Эксплуатация устройства при отключенном проводнике защитного заземления значительно снижает его защитные свойства и делает его применение мало эффективным.

Если в помещение, где устанавливается защитное устройство, не представляется возможным проложить проводник защитного заземления РЕ, рекомендуется использовать устройство РГ6, обеспечивающее меньший уровень защиты оборудования, но не требующее заземления.

    Подключение кабеля: LSA терминальный блок
    Подключение оборудования: Розетка RJ-45
    Защищаемые проводники: 1,2,3,6
    Вносимые потери на частоте: 10 МГц - < 0,3 дБ, 50 МГц - < 1,2 дБ, 90 МГц - < 2,5 дБ,
    Переходное затухание между каналами на частоте 90 МГц: > 30 ДБ
    Уровень ограничения дифференциального напряжения: < ±7,5 В
    Время срабатывания дифференциальной защиты: < 10 нс.
    Максимально допустимое напряжение в кабеле (относительно "ЗЕМЛИ"): < ±7,5 В
    Максимальный отводимый импульсный ток на 1 порт (импульс 8 mS): < 50А
    Размеры (без заземляющего провода и соединительного кабеля): 485 х 125 х 44 мм
    Вес: 250 Гр.
