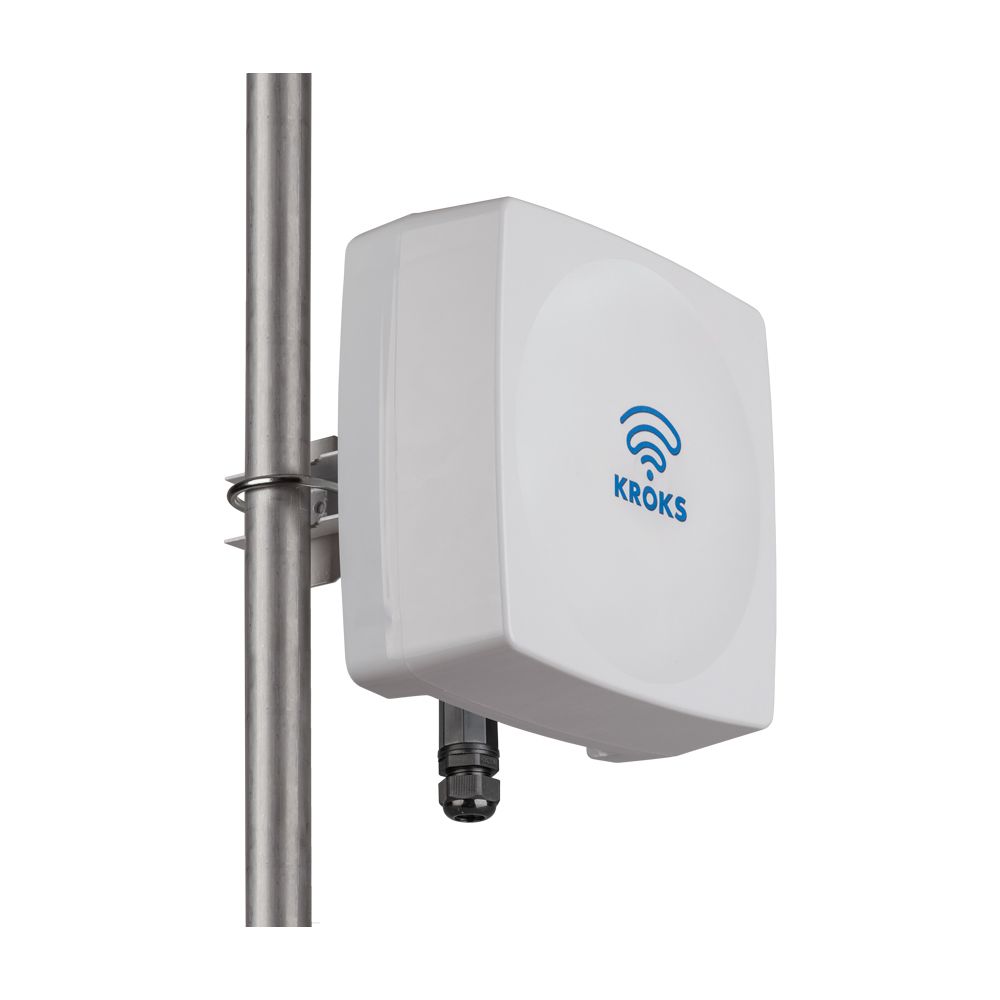

Роутер Kroks Rt-Ubx eQ с mini-PCI модемом Quectel EC25-E, встроенный в антенну

Готовый комплект для приема 3G/4G мобильного интернета.
Модем Quectel EC25-E

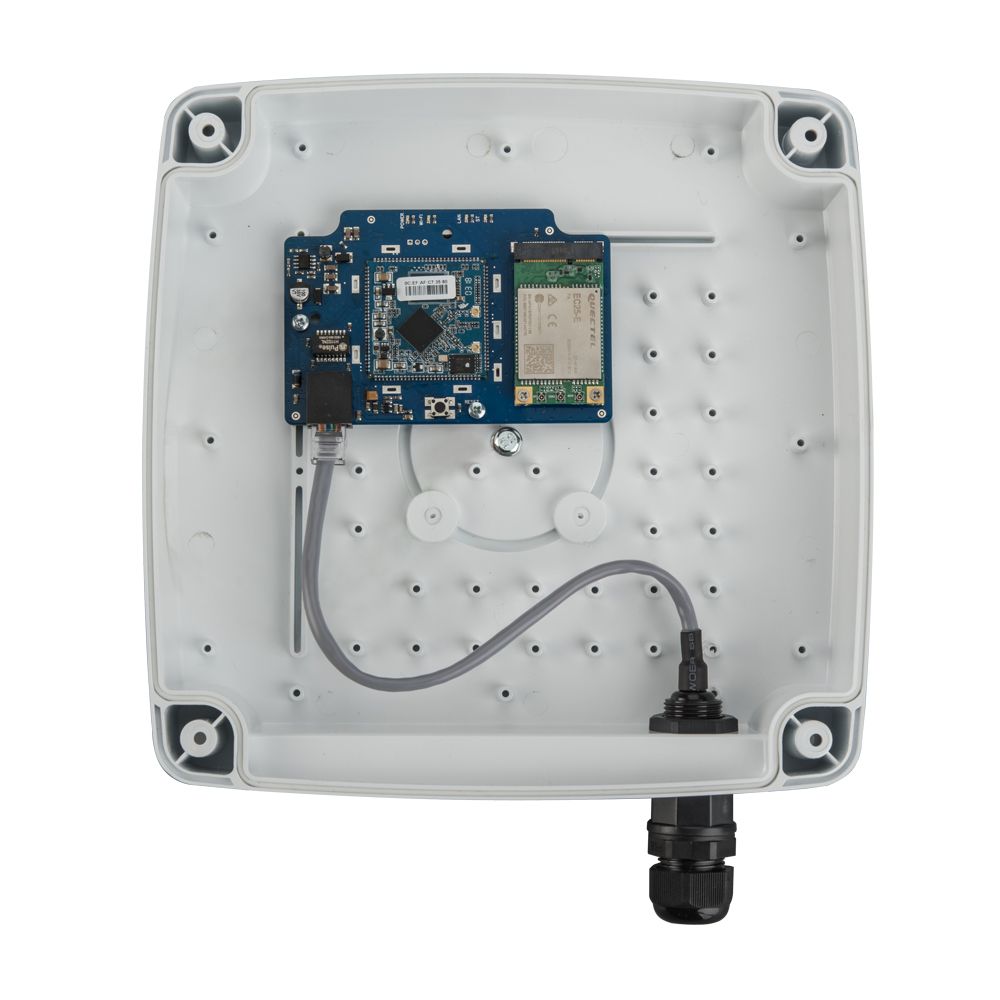

Данный комплект - это готовое решение для обеспечения интернетом офиса, дачи или частного дома в зонах неуверенного приема сигнала. Комплект поддерживает стандарты LTE1800, UMTS2100, LTE2600 всех операторов сотовой связи. Герметичный корпус антенны обеспечивает защиту от неблагоприятных погодных условий роутера и модема, входящих в комплект. Модем находится в непосредственной близости от антенны, поэтому потери СВЧ-сигнала в кабелях от антенны к модему минимальны. Благодаря технологии PoE пользователь получает качественный интернет без потери сигнала в кабеле на удалении до 100 метров.

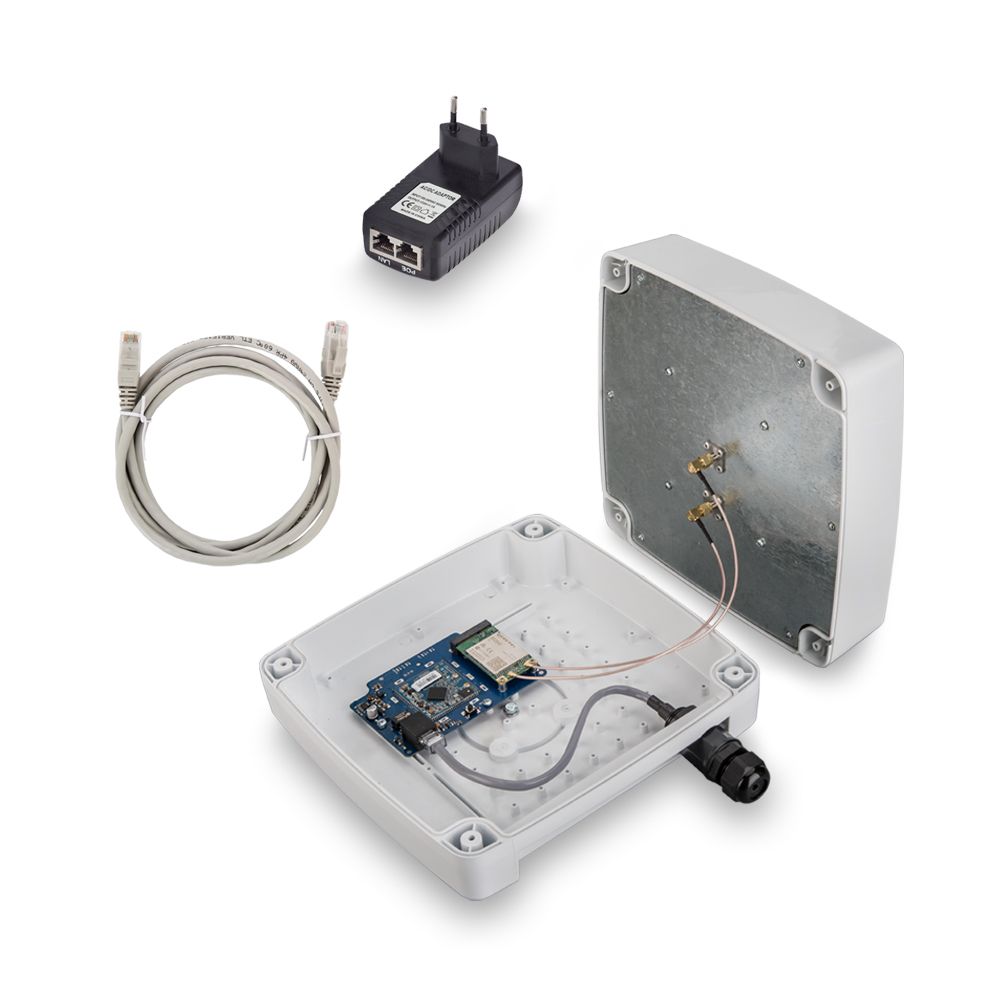

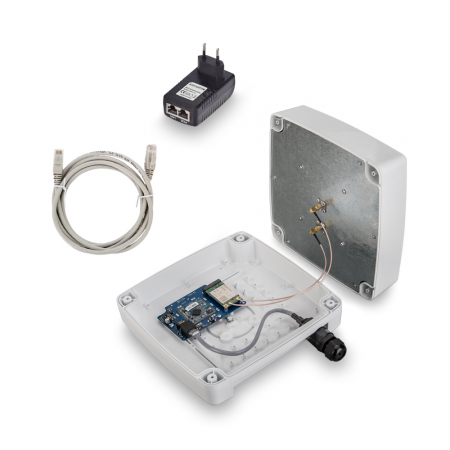

В комплект входит:

Направленная антенна KAA15-1700/2700 U-BOX в герметичном корпусе
4G роутер Kroks AP-P221M2Q
3G/4G mini PCI-e модем Quectel EC25-E
Патч-корд RJ45-RJ45 длиной 0,5 м
Инжектор питания PoE
Пигтейл U.Fl - SMA(male) угловой - 2 шт
Установка комплекта проста и не требует специальных навыков и оборудования. При установке антенны вам потребуется направить её на базовую станцию сотового оператора и закрепить на кронштейне. После чего подключить антенный провод к модему и наслаждаться стабильным доступом в интернет.

Этапы монтажа:

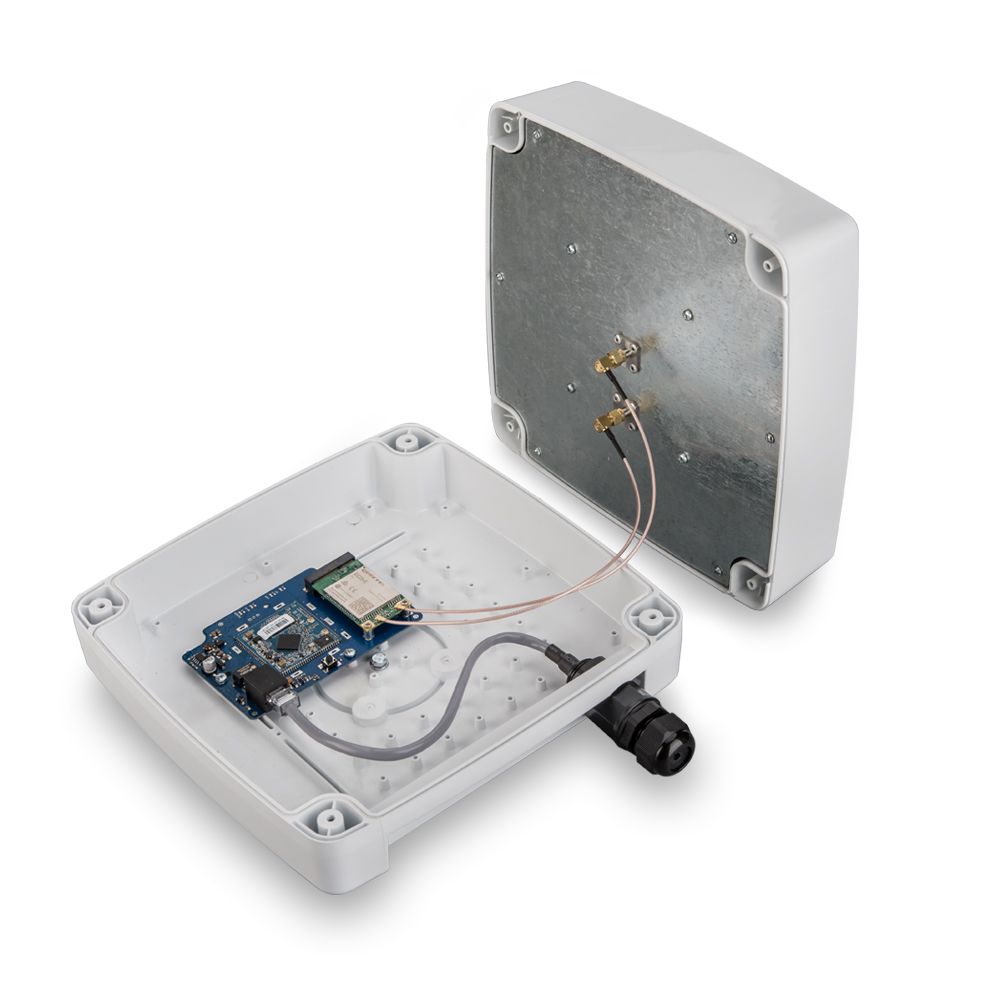

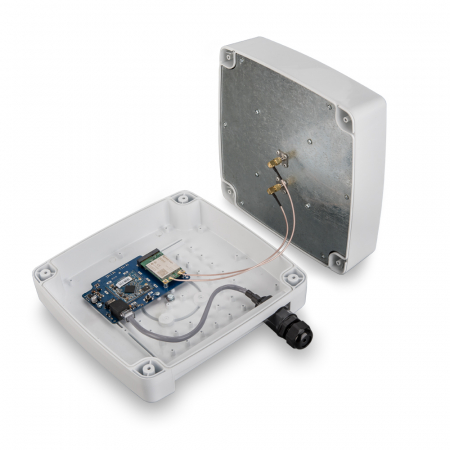

Снять верхнюю крышку антенны.
Установить в модем SIM-карту.
Установить верхнюю крышку на антенну.

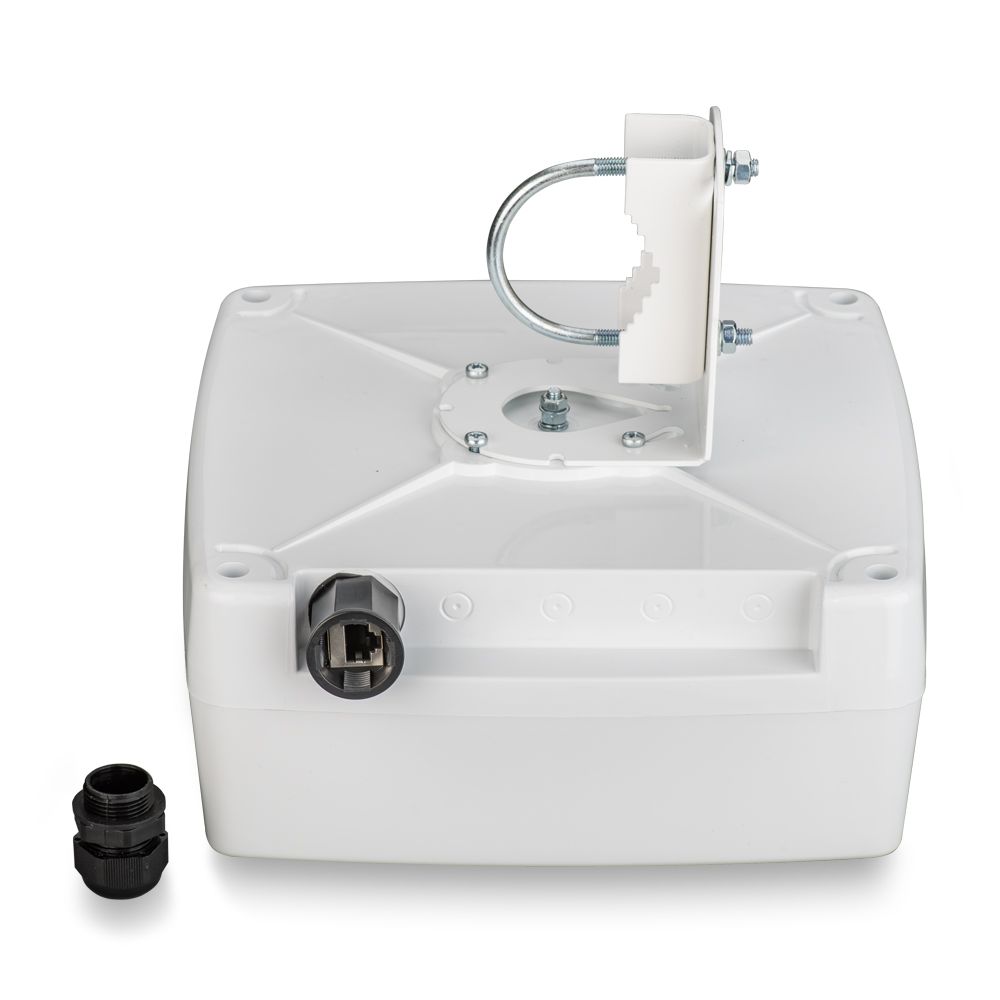

Прикрутить к антенне крепеж и хомут для крепления к мачте или кронштейну.
Установить мачту или кронштейн для крепления антенны. Рекомендуем устанавливать антенну как можно выше для обеспечения прямой видимости на базовую станцию оператора.
Закрепить антенну на кронштейне. Антенна должна располагаться не менее 30 см от других антенн.
Подключить кабель витую пару к инжектору питания в гнездо PoE.
Подключить патч-корд RJ45-RJ45 (0,5 м) к инжектору питания в гнездо LAN, другим концом - к вашему ПК.
Основные характеристики антенны:
Рабочий диапазон частот, МГц    1700-2700
Усиление антенны, дБ    15
КСВ в рабочем диапазоне частот, не более    2.2
Поляризация    линейная
Входное сопротивление, Ом    50
Разъем    SMA(female)
Стандарт связи
UMTS2100, YOTA, LTE1800, LTE2600 WIFi 2400

Тип исполнения    направленная, MIMO, с гермобоксом
Основные характеристики модема:
Общие свойства

FDD LTE: B1/B3/B7
TDD LTE: B38/B40/B41
WCDMA: B1/B5/B8
GSM: 1800
LTE Version 3GPP E-UTRA Release 10
Bandwidth 1.4/3/5/10/15/20MHz
Antenna DL MIMO, supports Rx-diversity
Supply Voltage Range 3.3V~ 4.3V, 3.8V Typ.
Operation Temperature -40°C ~ +85°C
Dimensions 32.0mm×29.0mm×2.4mm
Package LCC
Weight Approx. 4.6g
Control via AT Commands 3GPP TS27.007 and enhanced AT Commands
Голосовые функции

Speech Codec Modes: HR, FR, EFR, AMR, AMR-WB
Echo Arithmetic: Echo Cancellation
                         Noise Reduction
VoLTE: Digital Audio and VoLTE (Voice over LTE) (Optional)
Электрические характеристики

Output Power: Class 3 (23dBm±2dB) for LTE FDD
                      Class 3 (23dBm±2dB) for LTE TDD
                      Class 3 (24dBm +1/-3dB) for TD-SCDMA
                      Class 3 (24dBm +1/-3dB) for UMTS
                      Class E2 (27dBm ±3dB) for EDGE 850/900MHz
                      Class E2 (26dBm +3/-4dB) for EDGE 1800/1900MHz
                      Class 4 (33dBm ±2dB) for GSM 850/900MHz
                      Class 1 (30dBm ±2dB) for GSM 1800/1900MHz
Consumption: 20uA @Power off
                     3mA @Sleep, Typ.
Sensitivity: TBD
Передача данных

LTE: LTE-FDD Max 150Mbps (DL) Max 50Mbps (UL)
LTE-TDD Max 130Mbps (DL) Max 35Mbps (UL)
DC-HSPA+: Max 42Mbps (DL) Max 5.76Mbps (UL)
UMTS: Max 384Kbps (DL) Max 384Kbps (UL)
TD-SCDMA: Max 4.2Mbps (DL) Max 2.2Mbps (UL)
EDGE: Max 236.8Kbps (DL) Max 236.8Kbps (UL)
GPRS Max 85.6Kbps (DL) Max 85.6Kbps (UL)
Сертификация

Approval: CE*/FCC*/GCF*/PTCRB*/AT&T*/Verizon/ ACMA RCM
Интерфейсы

USB 2.0 Device: High Speed, 480Mbps
PCM: ×1, Digital Audio through PCM Interface (Optional)
USIM 1.8V/3V
NETLIGHT: ×2, NET_STATUS and NET_MODE
UART: ×1UART
RESET
PWRKEY
Antenna: Pads for Primary, Rx-diversity and GNSS
ADC: ×2
Основные характеристики роутера:
Ram 128 MB
Rom 32 MB
CPU 600 Mhz
Питание PoE 9~24 В, 10 Вт
Внимание! Роутер работает с SIM картой любого 3G и 4G/LTE оператора в поддерживаемых частотах (YOTA, Мегафон, МТС, Билайн, Ростелеком, Tele2,).

Комплектация:

Направленная антенна KAA15-1700/2700 U-BOX в герметичном корпусе
4G роутер Kroks AP-P221M2Q
3G/4G mini PCI-e модем Quectel EC25-E
Патч-корд RJ45-RJ45 длиной 0,5 м
Инжектор питания PoE
Пигтейл U.Fl - SMA(male) угловой - 2 шт
