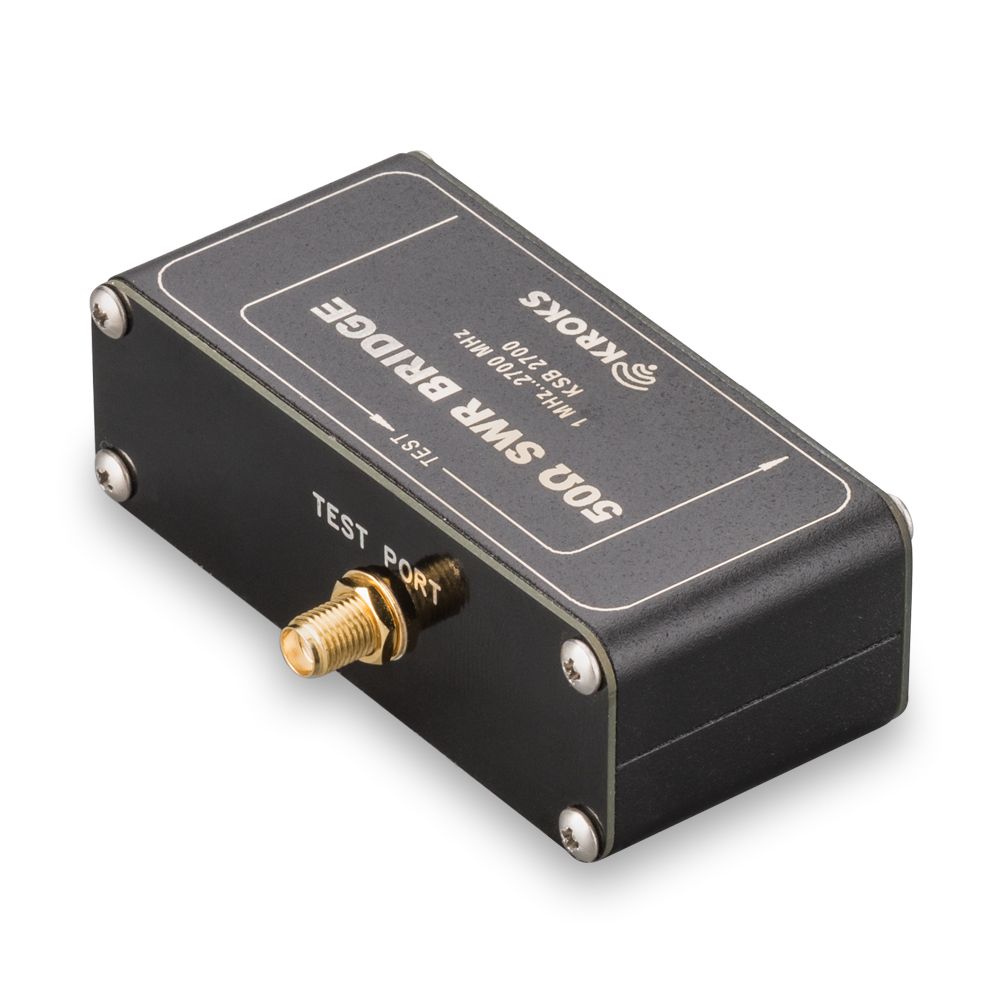

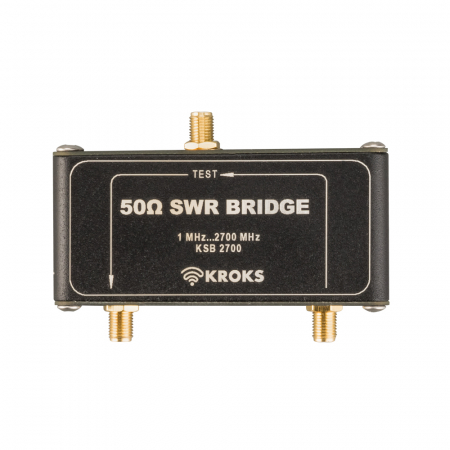

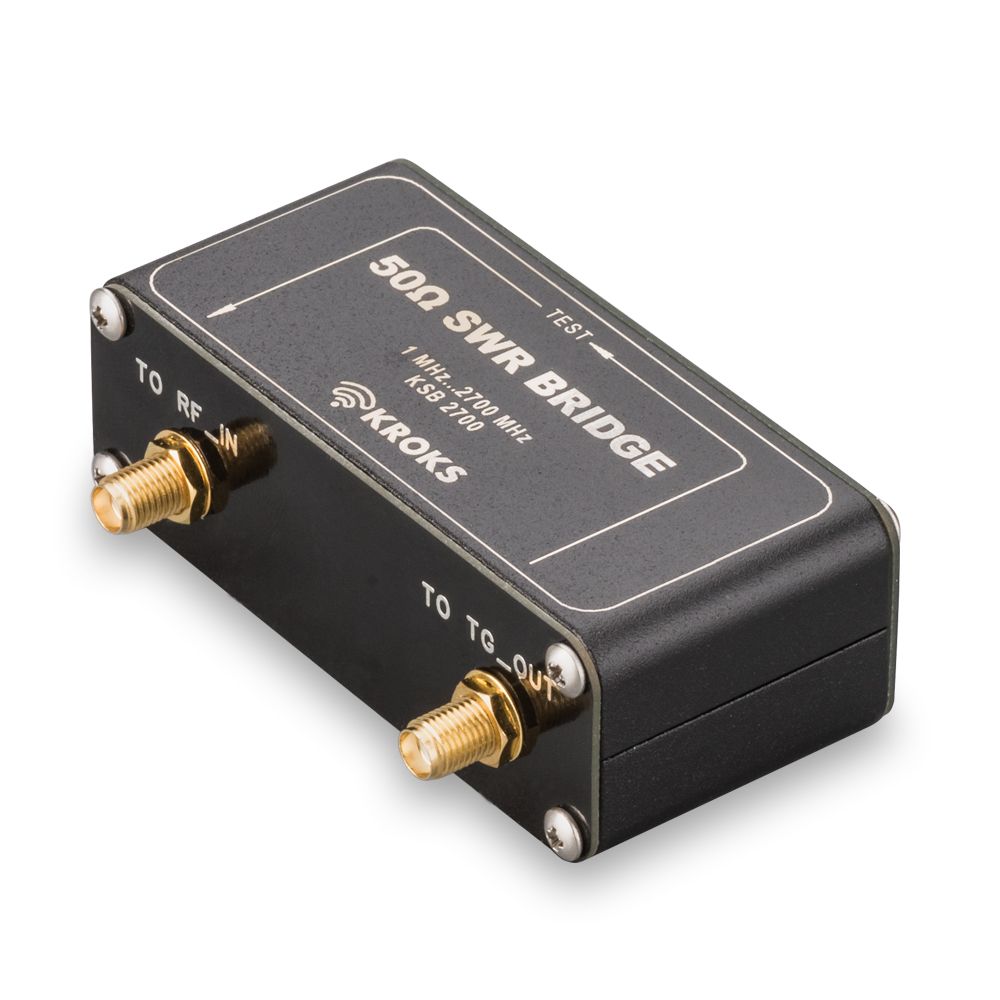

Измерительный мост коэффициента стоячей волны KSB 2700

Измерительный мост коэффициента стоячей волны (мост КСВ, SWR Bridge) – это пассивное устройство, предназначенное для измерения коэффициента отражения радиочастотных цепей и элементов. В качестве источника ВЧ сигнала используется свипирующий генератор анализатора спектра, с которого сигнал подается на тестируемое устройство через мост КСВ.

В зависимости от коэффициента отражения тестируемого устройства, часть сигнала отражается к КСВ мосту и затем направляется в приемник (на измерительный вход прибора), где обрабатывается и отображается.

Измерительный мост позволяет проводить измерения коэффициента стоячей волны и качества согласования нагрузки с фидером. Устройство выполнено на основе моста Уитстона с элементами согласования.

Подключение устройства.

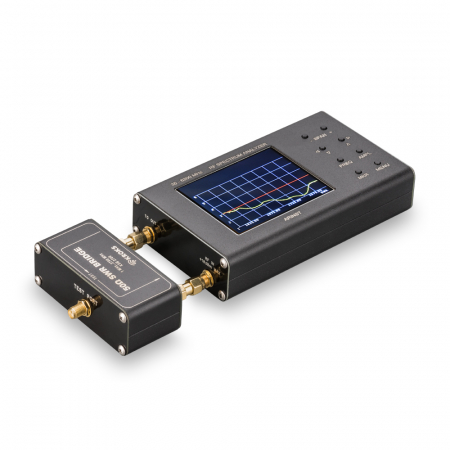

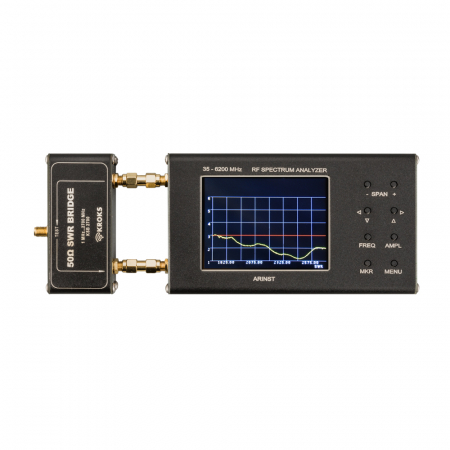

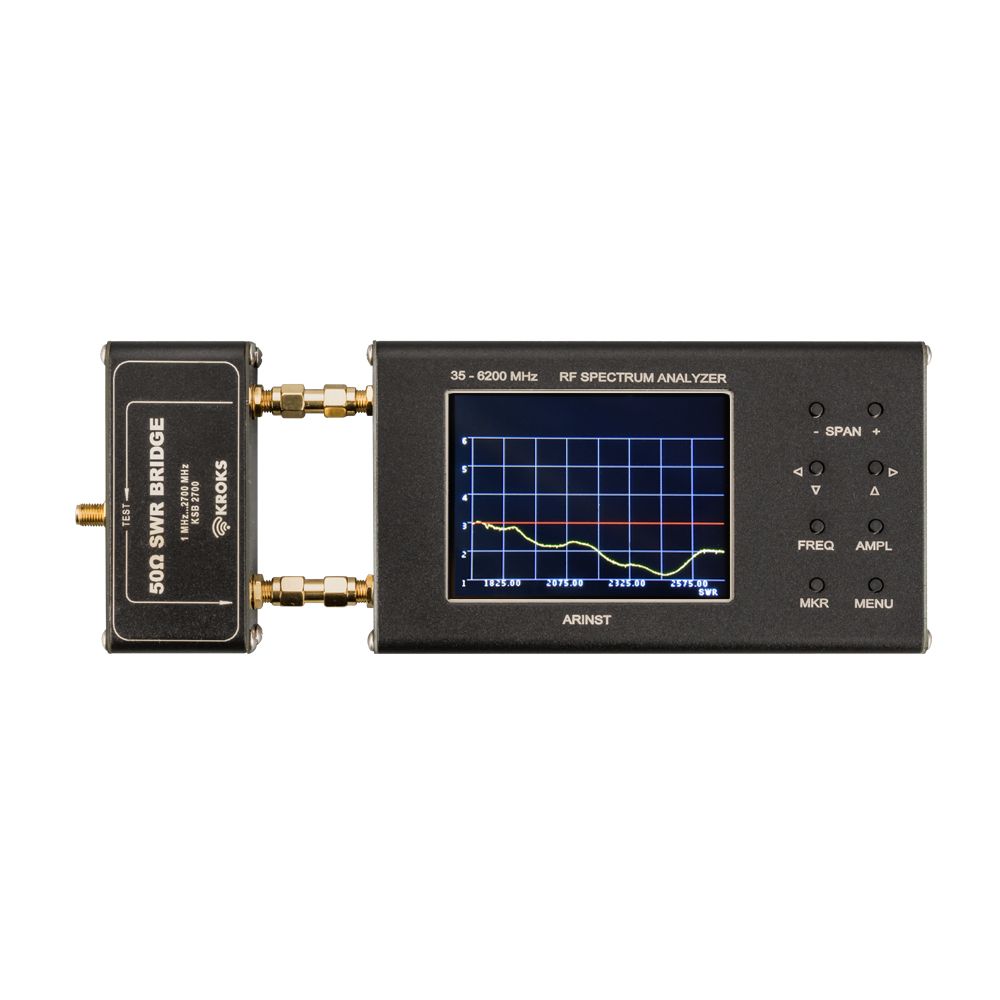

Измерительный мост предназначен для работы совместно с анализатором спектра Arinst SSA‑TG R2, но также возможна работа с приборами других производителей. Для калибровки КСВ моста рекомендуем приобрести калибровочный набор SMA-MF06.

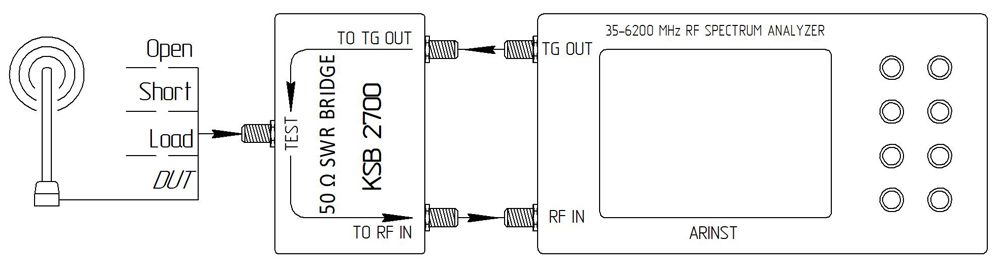

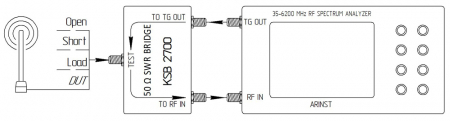

Обозначения на схеме:

TG OUT    Выход генератора сигнала    Open    Нагрузка холостого хода
RF IN    Антенный вход    Short    Нагрузка короткого замыкания

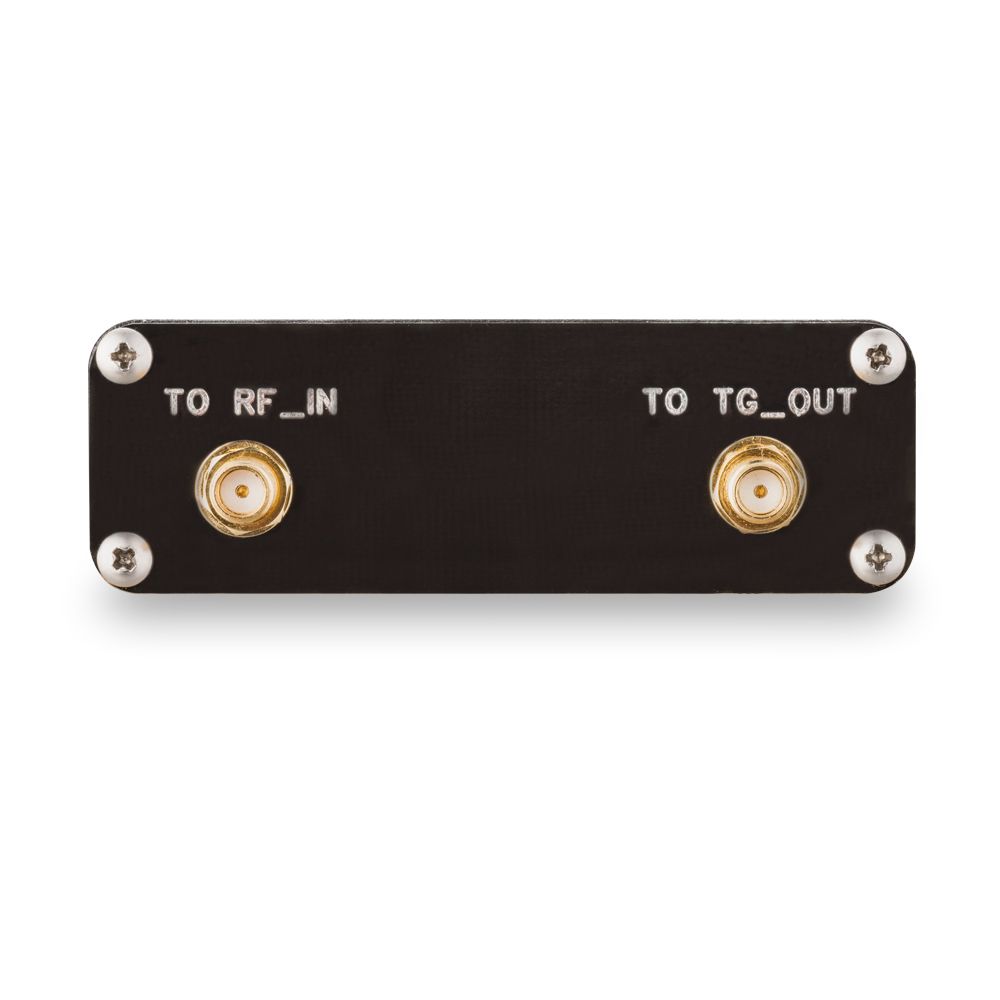

TO TG OUT    Вход измерительного моста    Load    Согласованная нагрузка
TO RF IN    Выход измерительного моста    DUT    Исследуемое устройство

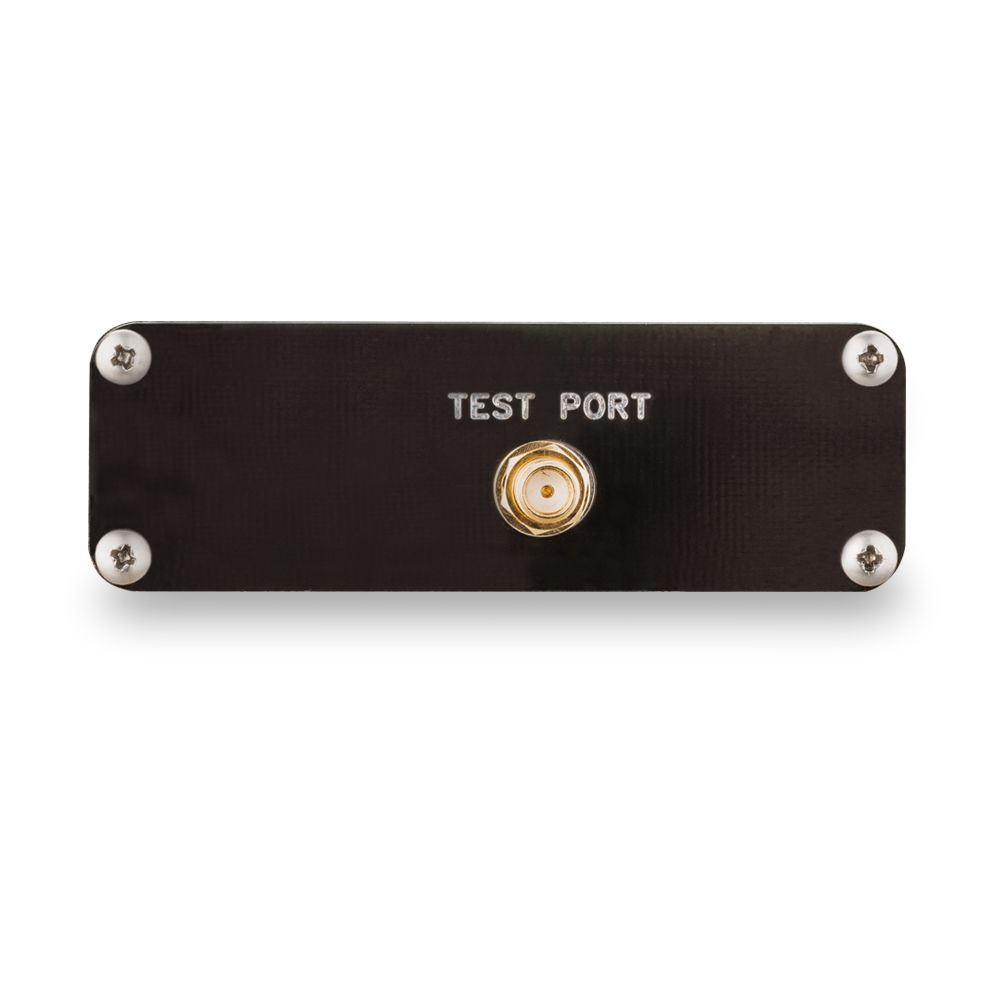

TEST    Измерительный порт
Для подключения устройства к анализатору спектра Arinst SSA-TG и Arinst SSA-TG LC необходимо дополнительно приобрести:

Арт. 737 - переходник угловой SMA(male)-SMA(male) 2 шт.
Арт. 459 - переходник угловой SMA(male)-SMA(female) 2 шт.
Технические характеристики.
Наименование характеристики    Значения
Диапазон рабочих частот    1-2700 МГц
КСВН (50 Ом) портов, не более    1,5*
Направленность, не менее

TO RF IN| TEST port=Short – TO RF IN| TEST port=Load**    для частот 1-2200 МГц    25 дБ
для частот 2200-2700 МГц    15 дБ
Ответвление (TEST port – TO RF IN)    -10 дБ
Вносимые потери, не более

(TO TG OUT-TEST port)    для частот 1-1600 МГц    6 дБ
для частот 1600-2400 МГц    9 дБ
для частот 2400-2700 МГц    15 дБ
Рабочий диапазон температур    0...+40 0С
Габаритные размеры (Д×Ш×В)    без портов SMA    80×40×28 мм
с портами SMA    80×60×28 мм
Масса    0,1 кг
*- КСВН ответвленного порта не регламентируется;

**- здесь и далее указаны обозначения портов устройства.

Комплектация:
Измерительный мост
Переходник SMA – SMA прямой, 2 шт
Руководство по эксплуатации
Упаковка
