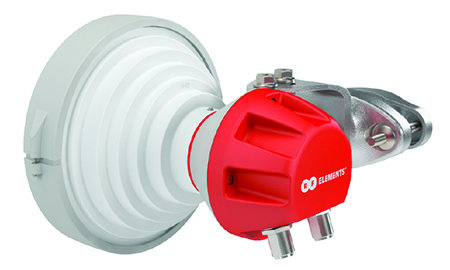

RF elements 30° Horn SH-CC 5-30

Серия секторных антенн Symmetrical Horn Carrier Class предлагает уникальную радиочастотную производительность в компактной упаковке. Большое скопление точек доступа и размещённых рядом устройств больше не проблема, если вы используете антенны SH-CC. Все модели линейки оснащены коннекторами N-типа.

Экспоненциальный рупор с симметричным излучением полностью меняет все понятия, ставшие привычными в отрасли. Идеально сочетает в себе функции, призванные решить основные проблемы главных недостатков нынешних технологий секторных антенн.

Особенности

    Превосходные характеристики луча
    Уникальная устойчивость к шуму
    Двойная линейная поляризация (горизонтальная + вертикальная)
    Широкий радиочастотный диапазон 5180 - 6100 МГц
    Коннекторы N-типа для различных вариаций совместимости с другими радиоустройствами
    Высококачественная конструкция

Уникальная эффективность излучения

Традиционные секторные антенны излучают широкий и плоский пучок с нежелательными боковыми лепестками, которые даже меняются в зависимости от частоты. Такой луч обладает низкой помехоустойчивостью, в том числе к устройствам, размещённым поблизости, и подвержен проблеме "нулевой зоны".

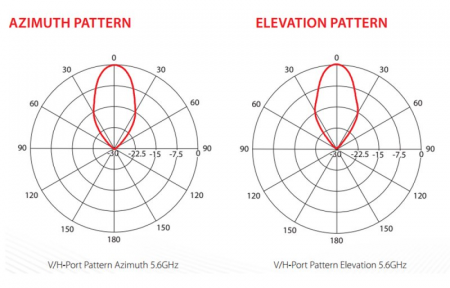

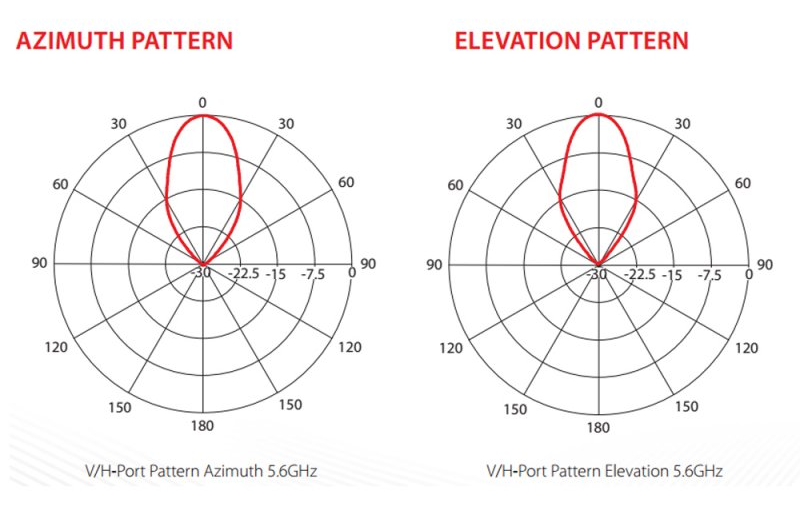

Симметричные секторные антенны от RF elements обладают уникальными формой луча и характеристиками, а также низкими потерями. Диаграмма направленности симметрична как в вертикальной, так и в горизонтальной плоскости. Усиление антенны и диаграмма направленности сбалансированы относительно частот и практически не изменяются во всём диапазоне. Все эти особенности делают рупорные антенны отличным решением для секторного покрытия.

Отсутствие боковых лепестков

Секторные антенны Carrier Class не имеют боковых лепестков благодаря фокусировке излучения сигнала в один главный луч. Такие характеристики излучения позволяют сохранить самый важный для беспроводной связи ресурс - спектр.

Эти уникальные характеристики гарантируют, что радиомодуль будет собирать и распространять гораздо меньше шума в сравнении с другими распространёнными секторными антеннами. Большая часть проблем, связанных с зашумлением, возникает из-за боковых лепестков, особенно при работе в свободных диапазонах. Лепестки бокового излучения позволяют радиоустройству распространять и принимать помехи в нежелательных направлениях с удивительно высоким коэффициентом усиления.

Симметричные секторные антенны Carrier Class в основном "глухи" к своему собственному лучу, так что они обеспечивают гораздо более высокую производительность в переполненных и зашумлённых местах.

Покрытие без "нулевой зоны"

Типичные секторные антенны имеют очень широкую направленность излучения по горизонтали, но очень плоскую по вертикали. Таким образом, структура их покрытия имеет специфическую форму. Если точка доступа расположена слишком высоко, клиенты, которые находятся очень близко, поймают низкий сигнал. В аналогии со свечой - самоё тёмное пятно будет расположено под ней.

Излучение симметричных секторных антенн Carrier Class имеет круглую форму, очень напоминающую свет фонарика. Благодаря этой уникальной характеристике, когда антенна направлена в землю, она гораздо легче охватывает ближайшую площадь нежели другие секторные антенны.

Коннекторы N-типа

Симметричные рупорные антенны Carrier Class имеют два коннектора N-типа (female), позволяющих подключать различные радиоустройства, к примеру модели компаний LigoWave, mimosa, Cambium Networks (PMP450) и другие. Пользователи UBNT Rocket M5 Titanium, подключаемых устройств MikroTik (NetBox, BaseBox и NetMetal) могут также использовать коаксильные разъёмы симметричных рупорных антенн.

Превосходная масштабируемость

Устройства обеспечивают рекордную масштабируемость радиосистем, что является принципиально новым подходом к процессу планирования и развёртывания беспроводных сетей. Широкий спектр моделей антенн с направленностью от 30° до 90°, удовлетворяющих любые требования.

Уникальная эффективность излучения и отличная возможность совместного размещения предоставляют гораздо более высокую плотность секторов, чем традиционные технологии. Заменив стандартные секторные антенны на несколько симметричных, можно в несколько раз увеличить пропускную способность точки доступа и удивительно быстро окупить все траты.

Другие модели:

    Sector SH-CC 5-30
    Sector SH-CC 5-40
    Sector SH-CC 5-50
    Sector SH-CC 5-60
    Sector SH-CC 5-70
    Sector SH-CC 5-80
    Sector SH-CC 5-90

Прочность и надёжность

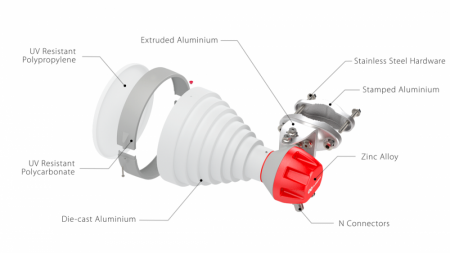

Симметричные секторные антенны Carrier Class обладают цельным металлическим корпусом. Для них использованы самые лучшие материалы: литой под давлением, штампованный и экструдированный алюминий, цинковый сплав, высококачественный ABS-пластик, крепёж из нержавеющей стали.

Компактность

Устройства очень компактны. Их размер составляет лишь 20-25% от размера традиционных секторных антенн. Компактность симметричных антенн позволяет сэкономить на аренде вышки и упрощает установку в местах, где размещение стандартных секторных антенн является проблемным из-за их формы и размера.

Технические характеристики

Разъём антенны     2x коннектора N-типа (female)
Тип антенны     Рупорная
Материал     УФ-стойкий поликарбонат, полипропилен, алюминий, цинк, нержавеющая сталь
Степень защиты корпуса     IP55
Допустимый диаметр мачты     15-86 мм
Температура окружающей среды рабочая      -30.. +55 °C
Вес     2.3 кг - одно устройство
3.2 кг - одно устройство, включая упаковку
Размеры     285 х 281 х 202 мм - устройство
330 х 300 х 230 мм - устройство в упаковке
Сопротивление ветру     до 160 км/ч
Максимальный угол наклона     ± 25°
Рабочий диапазон     5180 - 6100 МГц
Усиление     18.5 дБи
Поляризация     Двойная линейная (вертикальная + горизонтальная)
Коэффициент обратного излучения     41 дБ
КСВН (макс)     1.8
Входной импеданс     50 Ом
Угол излучения
в горизонтальной плоскости -3 дБ     Г 21° / В 21°
Угол излучения
в вертикальной плоскости -3 дБ     Г 21° / В 21°
Угол излучения
в горизонтальной плоскости -6 дБ     Г 30° / В 30°
Угол излучения
в вертикальной плоскости -6 дБ     Г 30° / В 30°

Комплект поставки
Устройство SH-CC 5-30     1 шт.
Кронштейн     1 шт.
Болт M8 x 42,5 мм     2 шт.
Болт M8 x 73,5 мм     2 шт.
