Подробнее о преимуществах МАП TITANATOR UPS по сравнению с обычными источниками бесперебойного питания (UPS):
МАП TITANATOR UPS может обеспечить большие токи заряда, что позволяет использовать внешние аккумуляторы даже с очень большой ёмкостью, и, соответственно, время автономной работы может составлять до нескольких суток.
Наличие собственного встроенного микрокомпьютера, подключение которого к LAN осуществляется с помощью 10/100 Ethernet порта. Он работает и собирает данные на флешку не зависимо от того, пользуетесь ли вы монитором или нет (функция чёрного ящика). Мониторит, отображает и сохраняет практически все доступные параметры инвертора МАП, солнечного контроллера MPPT КЭС (если он есть), внешней сети 220 В и подключённой нагрузки. Позволяет не только получать уведомления по заданным событиям, но и управлять работой МАП, а также запрашивать отчеты о состоянии.
Измеряет текущую ёмкость АКБ и позволяет отключать генерацию 220 В от инвертора МАП по заданной степени разряда АКБ (функция монитора АКБ). Умеет строить синхронные графики по параметрам устройств и воспроизводить их с заданного времени/даты. Строить графики по истории (накопленным данным). Очень точные - посекундные.
Умеет отображать в таблице все текущие настройки МАП для сервиса и справки.
Безопасные напряжения аккумуляторной сборки (12 В, 24 В или 48 В) и лёгкий доступ к аккумуляторам, позволяет проводить их легкое обслуживание или замену собственными силами. Что так же позволяет использовать стандартные внешние аккумуляторы большой ёмкости (например, фронт-терминальные, типа AGM, 150 Ач*12В), имеющие в 2 – 3 раза больший срок службы (10 – 15 лет).
МАП TITANATOR UPS можно как параллелить между собой, так и объединять в 3 фазы.
Два независимых входа питания 220В, позволяющих резервировать питание от внешних источников, будь то разные сетевые вводы, либо ввод и бензо-дизельгенератор.
В МАП TITANATOR, т.к. штатно предусмотрена работа с генератором (есть второй вход), установлены дополнительные мощные фильтры, которые так же фильтруют и сеть 220 В.
Программируемые встроенные три реле типа "сухой контакт" позволяют задействовать независимую систему оповещения и/или запускать генератор, оснащенный системой АВР.
Используемая низкочастотная технология обеспечивает минимальный уровень электромагнитных излучений и более высокую надёжность.

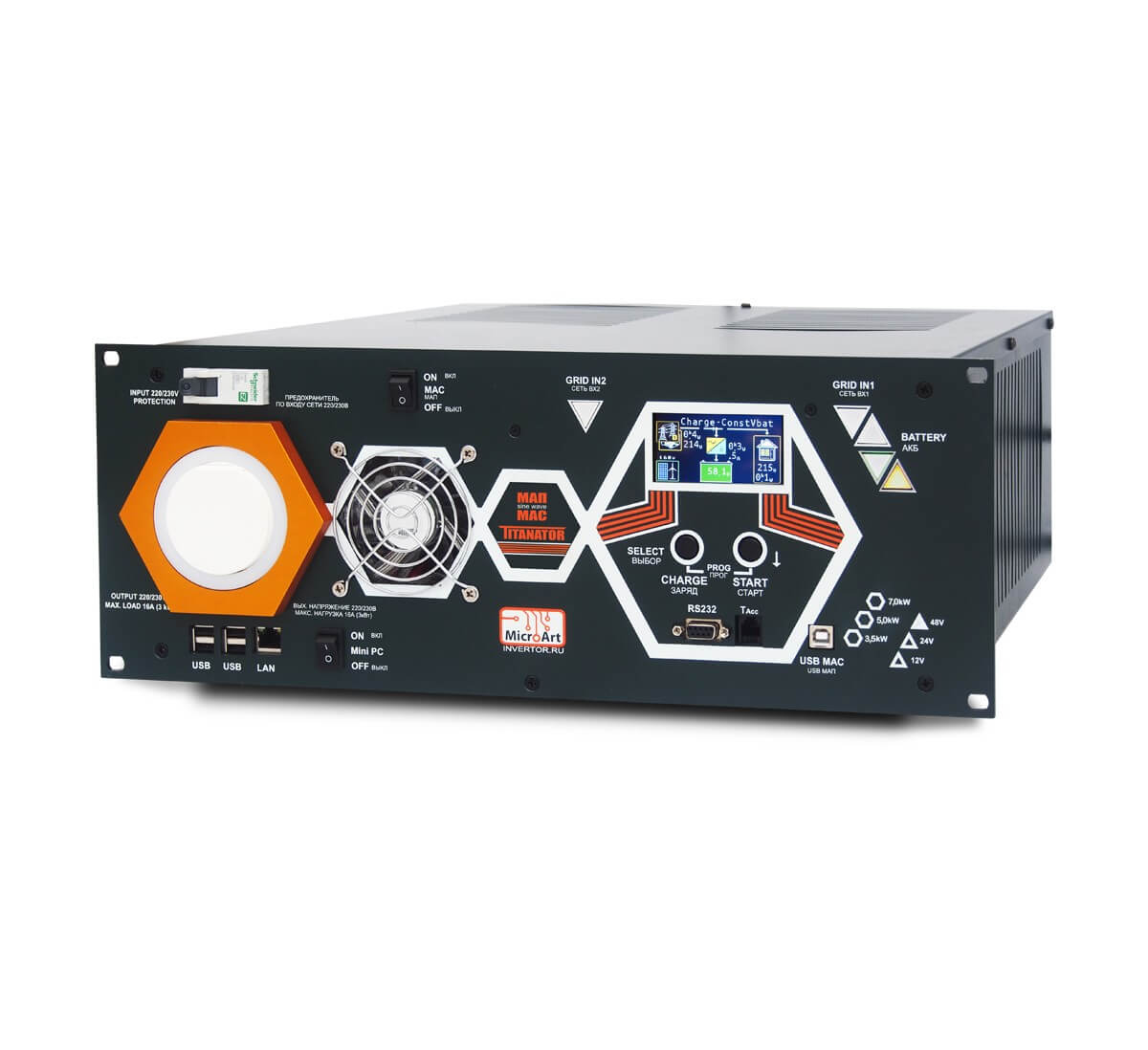

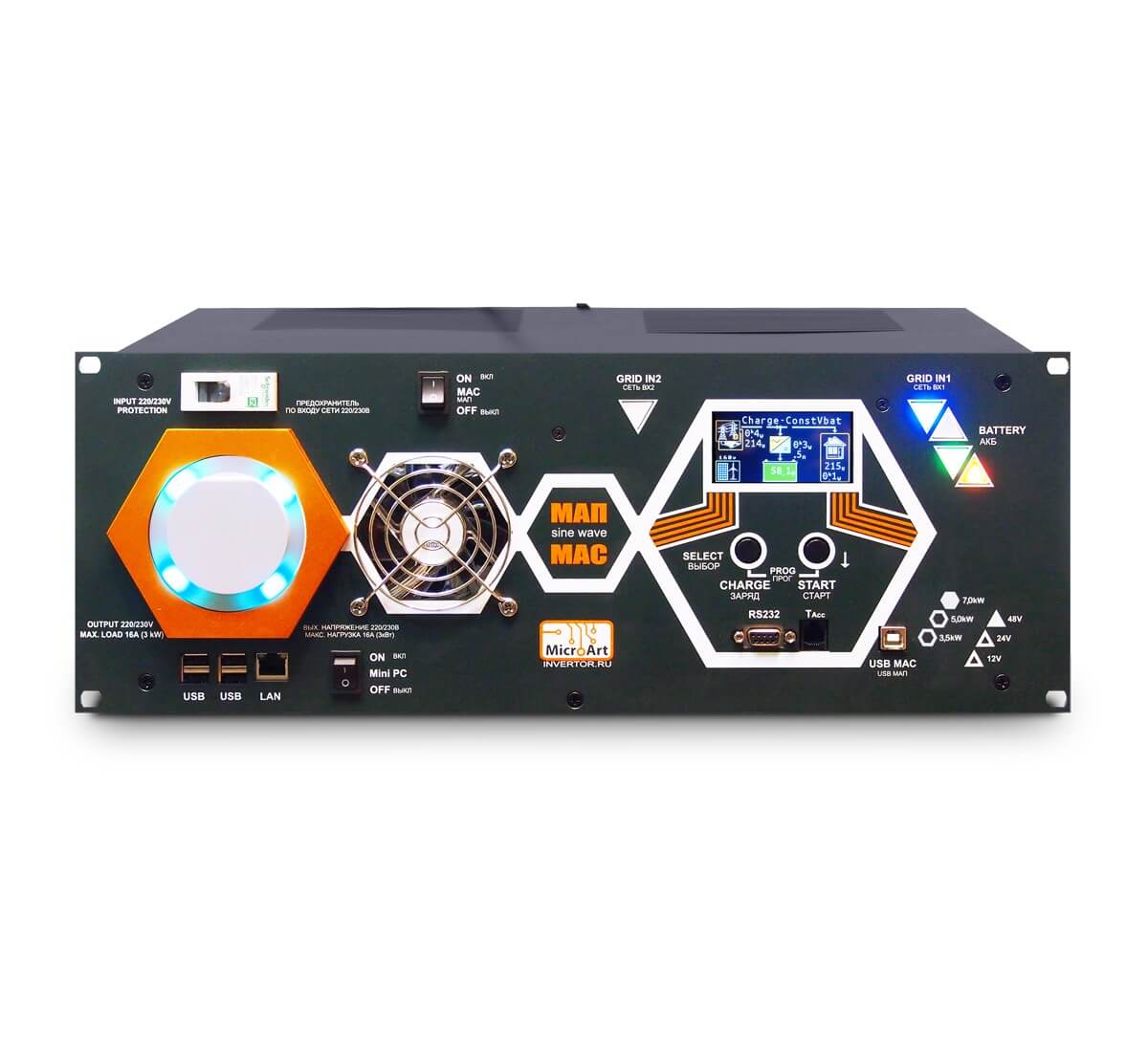

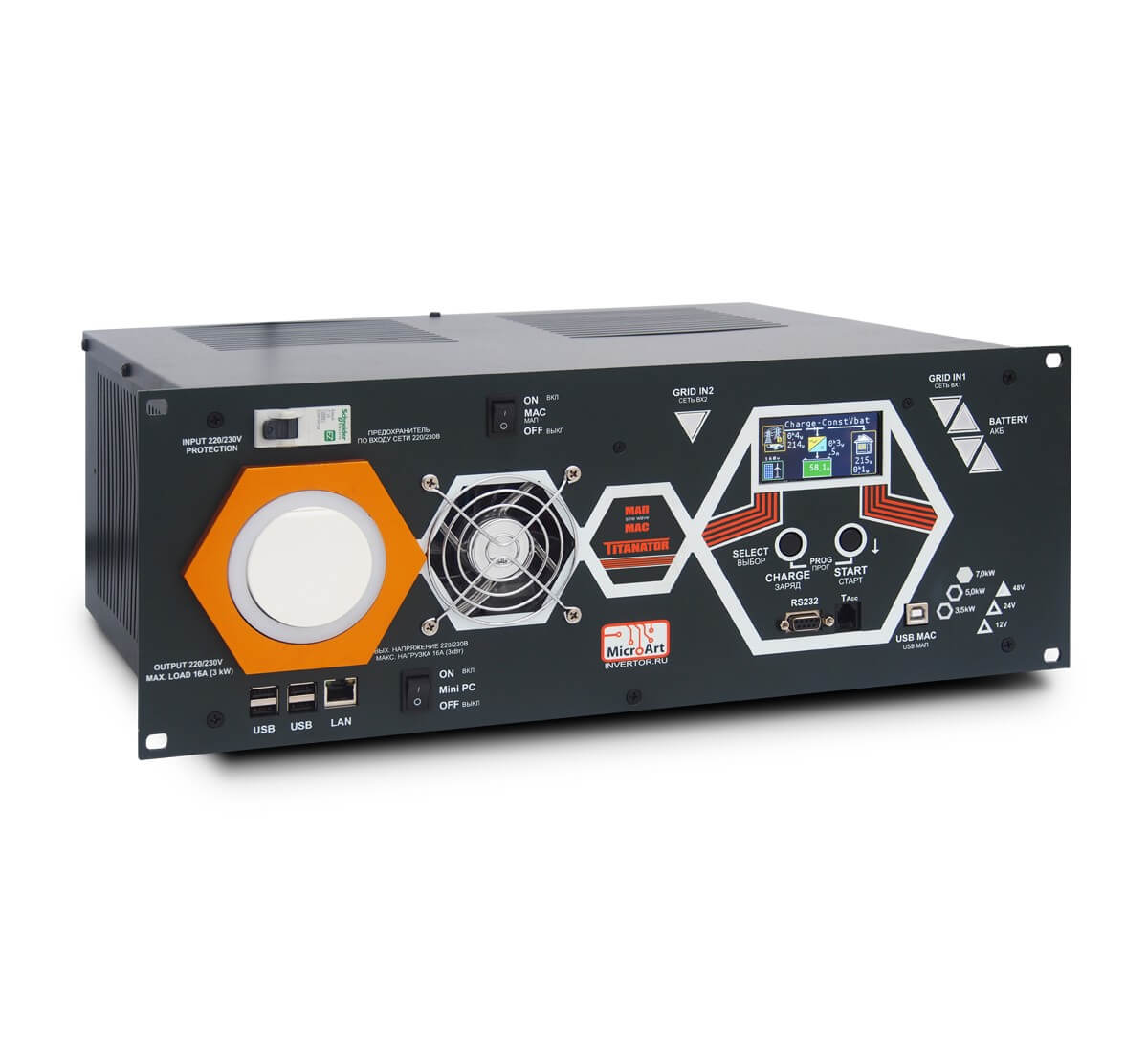

В 19-и дюймовом корпусе для максимального приближения к стандартам источников бесперебойного питания (под стандартные шкафы-стойки), были добавлены:

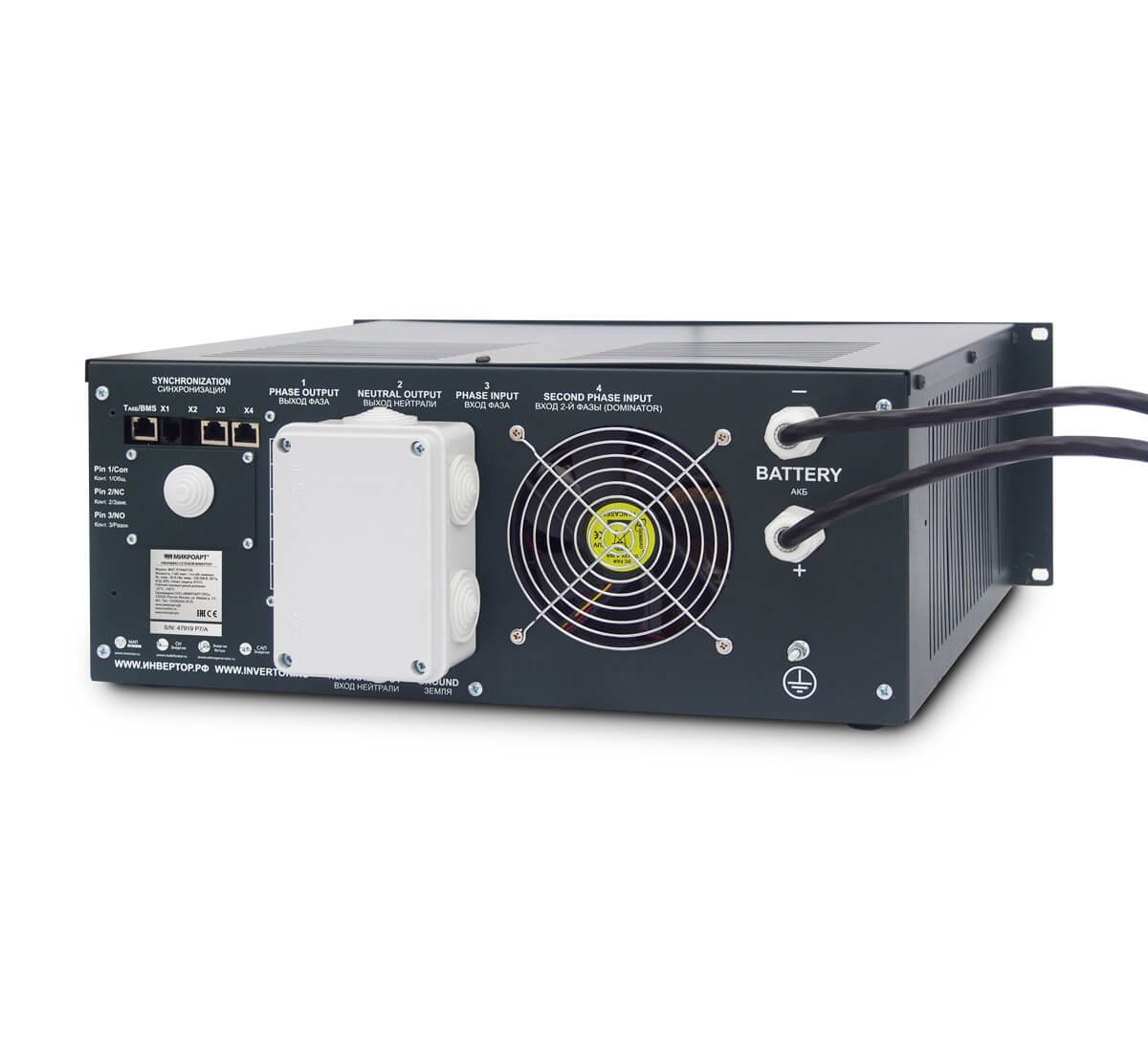

- соответствующие выходы 220/230 В сзади, в количестве 8 или 16 шт;
- сетевой (LAN) фильтр;
- забор холодного воздуха спереди, выдув горячего сзади;
- к встроенной микрокомпьютерной плате, позволяющей управлять МАП, собирать статистику и осуществляющей функции батарейного монитора, был разработан ПО Агент ИБП МАП. Это ПО подходит для Windows (Win7, 8, 8.1, 10), Windows Server 2008, 2012, 2016. Также реализована поддержка ОС семейства *nix. ПО позволяет осуществлять корректное автоматическое завершение работы компьютера или выполнение заданной пользователем команды при достижении настраиваемого порога состояния АКБ. Также ПО осуществляет мониторинг состояния электросети и ИБП.
Существуют две модификации корпусов 19 дюйм по высоте:
4U для мощностей МАП TITANATOR UPS до 6 кВт включительно
5U для мощностей МАП TITANATOR UPS от 9 до 20 кВт включительно
Примечание: если нет специальных требований по наличию стандартных выходов 220 В сзади корпуса и по форм-фактору корпуса 19 дюймов, то любой инвертор МАП TITANATOR является полноценным источником бесперебойного питания UPS (ИБП).
Рекомендуется так же устанавливать устройство защиты с ручным байпасом УЗП 19 на 1 фазу или УЗП 19 3Ф на 3 фазы:
Дополнительная техническая информация:
1) Паспорт прибора и презентация
2) Модельный ряд инверторов МАП (отличия моделей, габариты и вес приборов)
3) Схема подключения МАП к щитку квартиры и/или коттеджа.
Если необходимо использовать внешний интерфейс для работы с шиной RS485, напишите или позвоните нашим менеджерам в отдел продаж. При заказе, соответствующая плата будет установлена (её цена на вторую половину 2021 года – 1800 руб).
Весь перечень информации по инверторам МАП вы можете найти в нашей базе знаний по ссылке «Поддержка->Техническая информация и паспорта приборов->Инверторы».
Информацию о доставке и монтаже вы можете получить в разделе «Поддержка».
Производитель оставляет за собой право изменять форм-фактор и внешний вид производимой продукции без уведомления покупателя, если иное не оговорено перед заказом.
Подробнее о функционале и технических характеристиках в новом МАП TITANATOR
За счет глобальных аппаратно-программных изменений МАП TITANATOR выводит работу энергетической системы на новый уровень.
В МАП TINANATOR используется мощный процессор с 12 разрядными АЦП и расширенной периферией – быстрее в 10 раз по сравнению со предыдущими моделями инверторов МАП. Более точные датчики тока и напряжения по входу и выходу, увеличено их количество. Это позволяет:
точнее подстраиваться под сеть, чтобы осуществлять качественную подкачку, плавное переключение на сеть;
в ЭКО режимах подкачка более точная, до 2% (до 5Вт на малых мощностях);
значительно улучшить работу с тяжелыми пульсирующими нагрузками: импульсные блоки питания, симисторная нагрузка, мембранными насосами, и др.
2. Реализован повышенный ток заряда и коррекция коэффициента мощности при заряде. Возможна смена АКБ «на горячую».
3. Цветной TFT дисплей (3 варианта отображения информации).
4. Применены специальные мощные высокоэффективные EMI фильтры с улучшенным функционалом не только по входу, но и по выходу. Это обеспечивает большую помехозащищенность, в соответствии с нормами ЕС. Нивелируются помехи из внешней сети, из нагрузки и внутренние помехи, образующиеся при работе.
5. Разработан новый улучшенный алгоритм работы с сетевыми инверторами и внешними солнечными контроллерами в составе гибридно-сетевых электростанций;
6. Выведено еще одно реле (всего 3 реле). Имеется внешний интерфейс для работы с шиной RS485 (реализованная опция), реализован протокол работы MODBUS.
7. Возможность исполнения в вертикальном настенном корпусе (модели 3 – 9 кВт).
8. Европейский Сертификат качества (СЕ).
ГИБРИДНО-СЕТЕВАЯ СОЛНЕЧО-ВЕТРЯНАЯ ЭЛЕКТРОСТАНЦИЯ.
Схема подключения МАП с солнечным контроллером КЭС, контроллером ветра КЭВ и топливным генератором.
ЧТО НОВОГО ПО ФУНКЦИЯМ?
1. Возможность быстрее заряжать АКБ: ток заряда увеличен более чем в полтора раза*
2. Появилась возможность смены АКБ «на горячую» при строгом соблюдении технического условия: отсутсвие замыкания клемм АКБ «+» и «-«.
При внеплановом отключении АКБ инвертор МАП переходит в режим «байпас», то есть транслирует сеть на выход.
3. Возможность размещать на стену: помимо стандартных – появилось и вертикальное исполнение (модели до 10 кВт).
4. Обновлённый дизайн и большой цветной TFT дисплей, что позволяет отображать большой объем информации: 3 варианта отображения информации.
5. Прибор получил европейский сертификат качества ЕС, что означает соответствие самым строгим нормам качества и параметрам по электромагнитному излучению и безопасности.
*по сравнению с предыдущими моделями в линейке
ЧТО НОВОГО ПО ТЕХНИЧЕСКИМ ХАРАКТЕРИСТИКАМ?
1. Мощный DSP процессор с 12 разрядными АЦП и расширенной периферией позволяет:
1.1. точнее подстраиваться под сеть, чтобы осуществлять качественную подкачку, плавное переключение на сеть за счет качественной отработки сигналов от разных типов нагрузки и корректной подстройки под нее.
В ЭКО режимах подкачка с точностью 2%, и автоматическая подстройка оптимальных режимов за счет базы статистики.
1.2.Новый процессор в комплексе с новыми аппаратными решениями позволяет значительно улучшить работу с тяжелыми пульсирующими нагрузками: импульсные блоки питания, семисторная нагрузка, мембранными насосами, дроссели иллюмесцентных ламп.
Это происходит за счет улучшение качества синуса на выходе: минимальные искажения на сложных нагрузках (моторы, компрессоры, свч печи и т.д.) и коррекция мощности заряда: повышен ток заряда, уменьшили пульсации тока во время заряда АКБ. Коррекция коэффициента мощности при заряде: уменьшаются пульсации тока.
1.3. Большая память процессора для хранения статистики, например, для выстраивания алгоритмов работы с альтернативными источниками.
1.4. достичь лучшего сопряжения в 3-фазных и параллельных системах (Улучшенная связь параллельных и трехфазных систем).
2. Специальные мощные высокоэффективные EMI фильтры обеспечивают:
- бОльшую помехо-защищенность, в соответствии с нормами ЕС. Невилируют помехи из внешней сети, из нагрузки и внутренние помехи, образующиеся при работе (по входу и по выходу и внутри прибора).
3. ДОП. 3 реле. + внешний интерфейс для работы с шинами обеспечивает:
- RS485 (реализованная опция)
- CAN (опция возможна под проект)
- АЦП (опция возможна под проект)
- IO-порты (опция возможна под проект)
- Wi-Fi модули (опция возможна под проект)
И Реализованные протоколы работы:
- MODBUS (реализован)
- МАП (реализован)
СРАВНИТЕЛЬНАЯ ТАБЛИЦА ПО ХАРАКТЕРИСТИКАМ МОДЕЛЕЙ ИНВЕРТОРОВ МАП
№
Свойство
МАП PRO
МАП HYBRID
МАП DOMINATOR
МАП TITANATOR
1
Диапазон максимальных мощностей
1,3/ 2/ 3/ 4,5/ 6/ 9/ 15/ 20кВт
1,3/ 2/ 3/ 4,5/ 6/ 9/ 15/ 20кВт
3/ 4,5/ 6/ 9/ 15/ 20кВт
3,5/ 5/ 7/ 10/ 15/ 20кВт
2
Диапазон номинальных мощностей
0,9/ 1,4/ 2/ 3/ 4/ 6/ 10/ 14кВт
0,9/ 1,4/ 2/ 3/ 4/ 6/ 10/ 14кВт
2/ 3/ 4/ 6/ 10/ 14кВт
2,3/ 3,3/ 4,6/ 6,7/ 10/ 14кВт
3
Номинальное напряжение АКБ
12В/24В/48В
12В/24В/48В
12В/24В/48В
12В/24В/48В
4
Ток заряда от максимальной мощности
(макс. ток заряда вычисляется делениеммощности заряда на напряжение АКБ)
40%
40%
40%
67%*
5
Функции батарейного инвертора
ЕСТЬ
ЕСТЬ
ЕСТЬ
ЕСТЬ
6
Функции сетевого инвертора
(подкачка в сеть, работа в ЭКО режиме)
-
ЕСТЬ
ЕСТЬ
ЕСТЬ
7
Работа в 3-х фазной сети
-
ОПЦИЯ
ЕСТЬ
ЕСТЬ
8
Наличие 2-х входов для сети 220/230В
(один из которых можно использовать для входа резервного генератора с АВР)
-
ОПЦИЯ
ЕСТЬ
ЕСТЬ
9
Синхронная (параллельная) работа до 10 приборов в однофазной сети и до 30 в трехфазной
-
-
ЕСТЬ
ЕСТЬ
10
Наличие реле с «сухими контактами»
(для управления генератором или др. нагрузками)
-
-
2 реле
3 реле
11
Встроенный мини ПК и построенный на его базе Web-сервер для дистанционного мониторинга и управления (в том числе и по SMS)
-
-
ЕСТЬ
ЕСТЬ
12
Мощный DSP процессор с 12 разрядными АЦП и расширенной периферией (более чистый синус и точность/скорость реакций)
-
-
-
ЕСТЬ
13
Внешний интерфейс для работы с шинами
- I2C
- RS232
- Вход USB (зависит от модели)
- I2C
- RS232
- Вход USB
- I2C
- RS232
- Вход USB (зависит от модели)
- I2C
- Вход USB
- RS485 (ОПЦИЯ)
14
Информационные протоколы обмена
- МАП
- МАП
- МАП
- МАП
- MODBUS
15
EMI фильтр на входе (синфазный и дифференциальный)
-
-
ЕСТЬ
ЕСТЬ
16
EMI фильтр на выходе (синфазный и дифференциальный)
-
-
-
ЕСТЬ
17
Коррекция коэффициента мощности при заряде
-
-
-
ЕСТЬ
18
Смена АКБ «на горячую»
-
-
-
ЕСТЬ
19
Цветной TFT дисплей
(3 варианта отображения информации)
-
-
-
ЕСТЬ
20
Подкачка в режиме ЭКО с точностью до 2%
-
-
-
ЕСТЬ
21
Возможность исполнения в вертикальном настенном корпусе
-
-
-
ЕСТЬ
22
Европейский Сертификат качества (ЕС)
-
-
-
ЕСТЬ
* Возможны отличия у различных моделей инверторов в линейке с повышением мощности.
