На основе инвертора МАП DOMINATOR, компанией «Микроарт» была разработана модификация, наиболее подходящая под стандарт UPS (ИБП), со средним временем переключения 2 - 4 мс.
Помимо новых возможностей (смотрите полное описание модельного ряда по ссылке) МАП DOMINATOR может синхронизироваться и подкачивать в сеть дома энергию от АКБ (и в свою очередь от солнечных батарей или ветрогенератора или от дизель/бензо/газогенератора/микро-гидро-станции). Наиболее частое использование - увеличение мощности сети при недостатке выделенной мощности в пиковые часы, подкачка в сеть энергии от солнечных панелей/ветряков, можно и не задействуя АКБ или задействуя их на небольшой процент ёмкости (без сокращения их срока службы).
Функции инвертора:

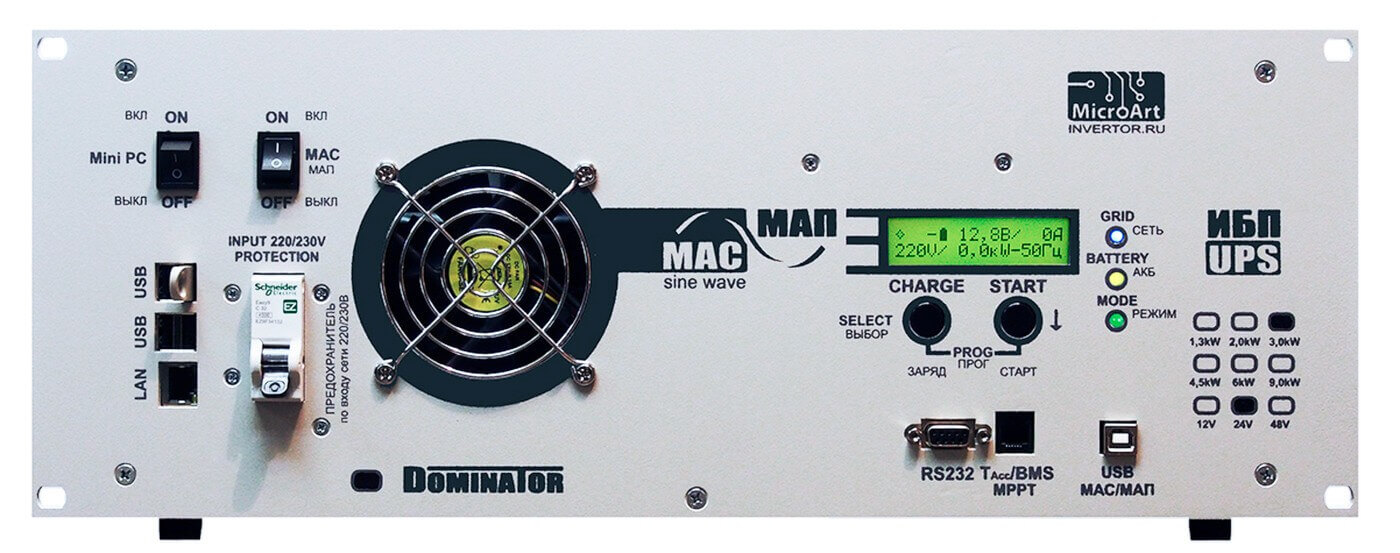

• Отображение напряжений, токов, режимов работы и других функций на ЖК экране.
• Регулируемая четырёхступенчатая система заряда любых аккумуляторов, с термокомпенсацией.
• Возможность автоматического увеличения мощности электросетей в пиковое время или при пиковых нагрузках.
• Наличие байпаса (автоматическая трансляция 220 В).
• Корректная работа с мини-электростанцией: перехват нагрузки в случае превышения мощности.
• Автоматическое временное уменьшение зарядного тока, в случае общего потребления в рамках максимальной мощности миниэлектростанции; выравнивание зарядного тока.
• Точная подстройка значения выходного напряжения, с возможностью установки его величины по желанию пользователя (в режиме генерации напряжения от инвертора МАП).
• Возможность, по желанию пользователя, менять пороги напряжений начала/конца заряда.
• Расчёт падения напряжения на проводах к АКБ в зависимости от тока и соответствующая корректировка напряжения.
• Возможность закачивания энергии от солнечных панелей и ветрогенераторов в промышленную сеть 220 В.
• Возможность запараллеливания инверторов между собой для увеличения мощности и надёжности.
• Возможность подключения в трёхфазную сеть.
• Наличие "сухих контактов" для управления генератором с АВР или др.
• Возможность связи с другими устройствами по шине I2C для их корректной совместной работы (солнечные контроллеры КЭС, BMS для литий-железофосфатных АКБ и др).
• Дистанционный мониторинг и управление (благодаря встроенному микрокомпьютеру).
Рекордное время переключения с сети 220 В на МАП - 2 – 4 мс и с МАП на сеть 220 В – 0 мс (графики с данными можно увидеть по ссылке в описании модели МАП DOMINATOR UPS ).
Выходное напряжение: чистая синусоида
Возможна работа при относительной влажности от 0 до 98% без конденсации
Гарантия: 3 года

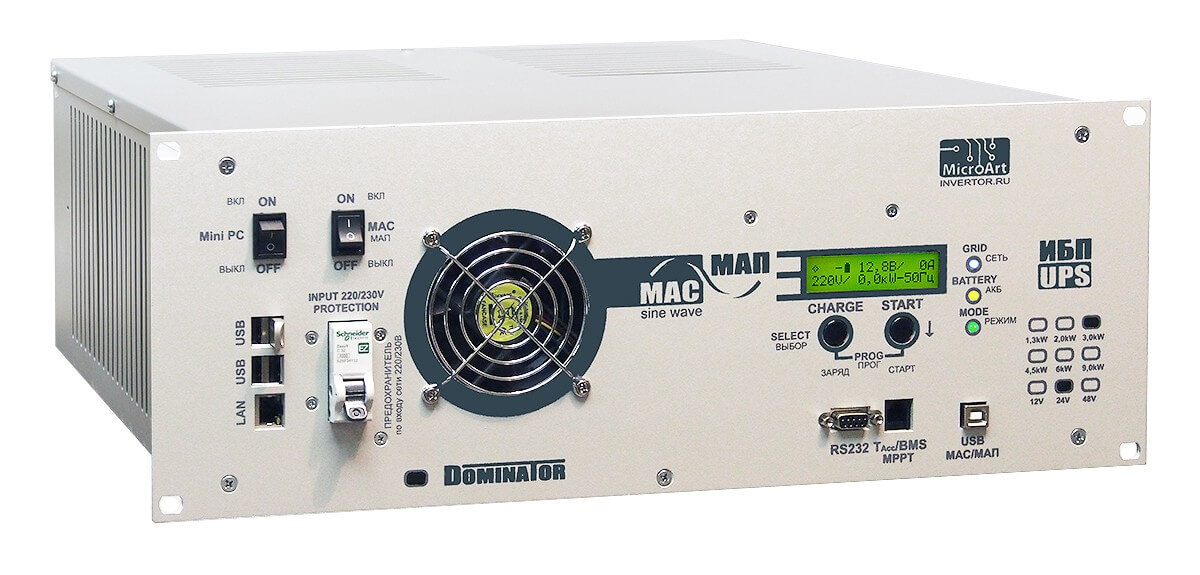

В 19-и дюймовом корпусе для максимального приближения к стандартам источников бесперебойного питания (под стандартные шкафы-стойки), были добавлены:

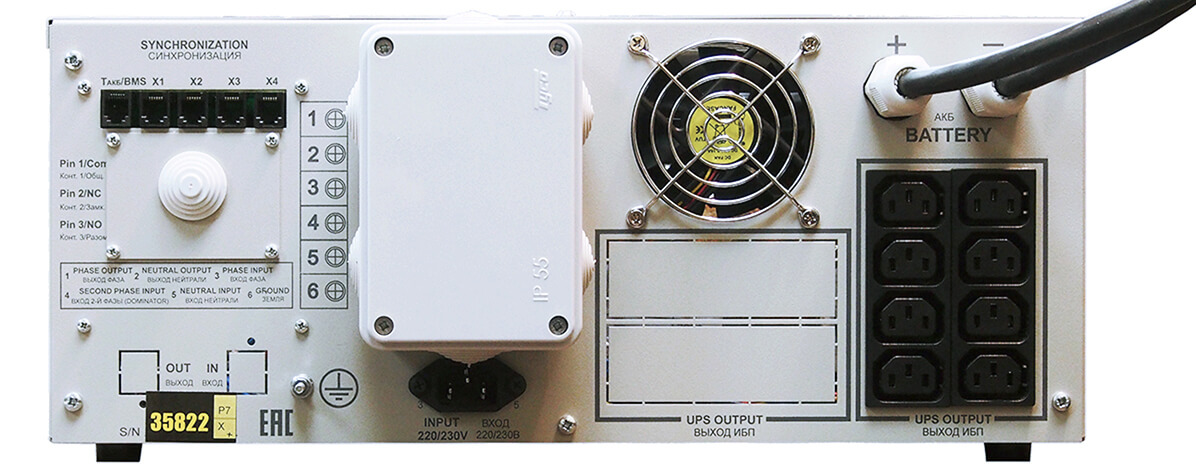

• соответствующие выходы 220/230 В сзади, в количестве 8 или 16 шт;
• сетевой (LAN) фильтр;
• забор холодного воздуха спереди, выдув горячего сзади;
• к встроенной микрокомпьютерной плате, позволяющей управлять МАП, собирать статистику и осуществляющей функции батарейного монитора, был разработан ПО Агент ИБП МАП. Это ПО подходит для Windows, также реализована поддержка ОС семейства *nix. ПО позволяет осуществлять корректное автоматическое завершение работы компьютера или выполнение заданной пользователем команды при достижении настраиваемого порога состояния АКБ. Также ПО осуществляет мониторинг состояния электросети и ИБП.
Существуют две модификации корпусов 19 дюйм по высоте:
• 4U для мощностей МАП DOMINATOR UPS до 6 кВт включительно
• 5U для мощностей МАП DOMINATOR UPS от 9 до 20 кВт включительно
Примечание: если нет специальных требований по наличию стандартных выходов 220 В сзади корпуса и по форм-фактору корпуса 19 дюймов, то любой инвертор МАП DOMINATOR является полноценным источником бесперебойного питания UPS (ИБП).
Рекомендуется так же устанавливать устройство защиты с ручным байпасом УЗП 19'' на 1 фазу или УЗП 19 3Ф на 3 фазы:
Преимущества по сравнению с обычными источниками бесперебойного питания (UPS).
1. МАП DOMINATOR UPS может обеспечить большие токи заряда, что позволяет использовать внешние аккумуляторы даже с очень большой ёмкостью, и, соответственно, время автономной работы может составлять до нескольких суток.
2. Наличие собственного встроенного микрокомпьютера, подключение которого к LAN осуществляется с помощью 10/100 Ethernet порта. Он работает и собирает данные на флешку не зависимо от того, пользуетесь ли вы монитором или нет (функция чёрного ящика). Мониторит, отображает и сохраняет практически все доступные параметры инвертора МАП, солнечного контроллера MPPT КЭС (если он есть), внешней сети 220 В и подключённой нагрузки. Позволяет не только получать уведомления по заданным событиям, но и управлять работой МАП, а также запрашивать отчеты о состоянии:
• измеряет текущую ёмкость АКБ и позволяет отключать генерацию 220 В от инвертора МАП по заданной степени разряда АКБ (функция монитора АКБ).
• прибор может строить очень точные (по-секундные) синхронные графики по параметрам устройств и воспроизводить их с заданного времени/даты, а также графики по истории (накопленным данным).
• отображает в таблице все текущие настройки МАП для сервиса и справки.
3. Безопасные напряжения аккумуляторной сборки (12 В, 24 В или 48 В) и лёгкий доступ к аккумуляторам, позволяет проводить их легкое обслуживание или замену собственными силами. Что так же позволяет использовать стандартные внешние аккумуляторы большой ёмкости (например, фронт-терминальные, типа AGM, 150 Ач*12В), имеющие в 2 – 3 раза больший срок службы (10 – 15 лет).
4. МАП DOMINATOR UPS можно как параллелить между собой, так и объединять в 3 фазы (подробнее можно увидеть описание трехфазного комплекса по ссылке «Трехфазный комплекс МАП»)

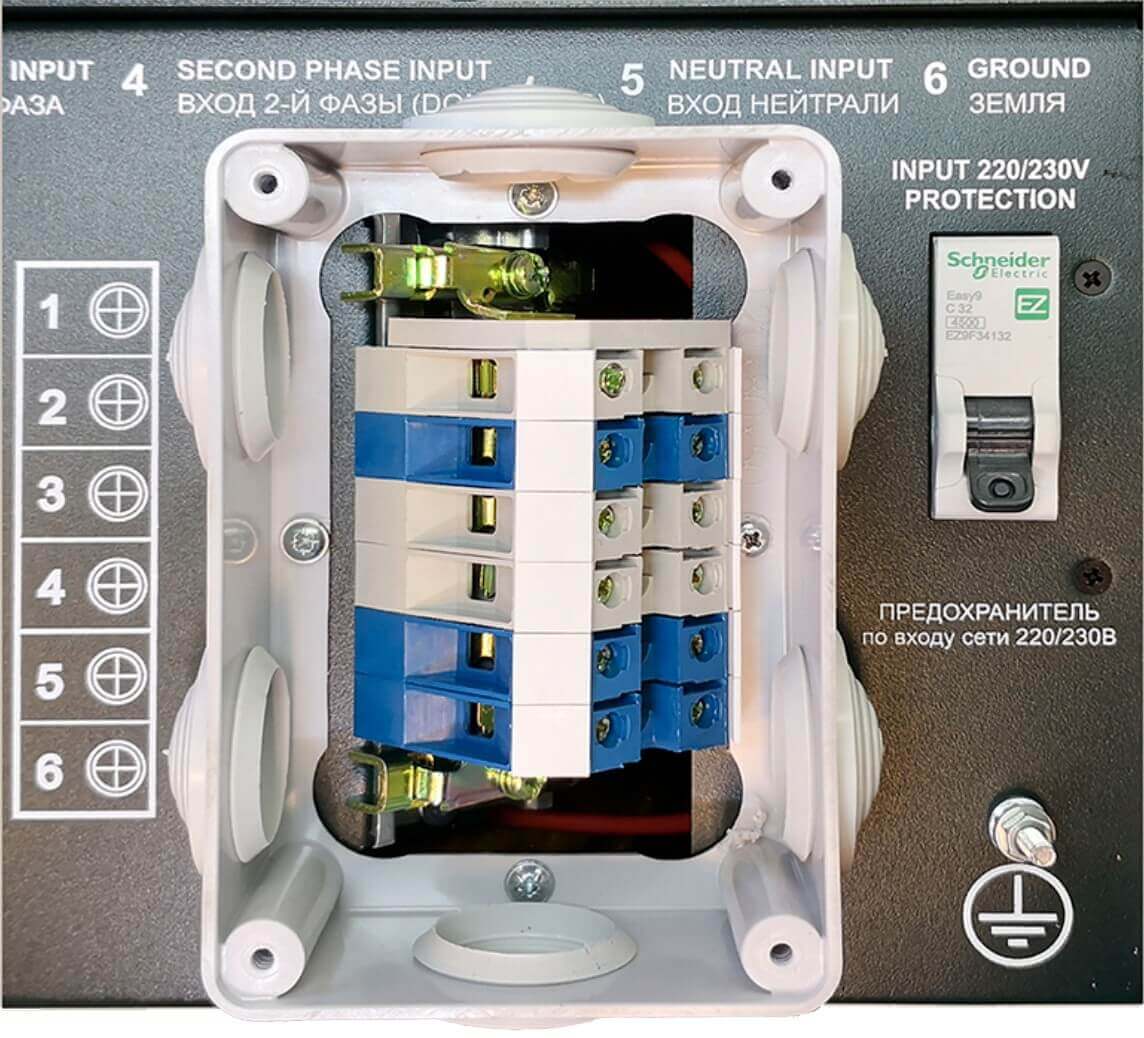

5. Два независимых входа питания 220В, позволяющих резервировать питание от внешних источников, будь то разные сетевые вводы, либо ввод и бензо-дизельгенератор.
6. В МАП DOMINATOR установлены дополнительные мощные фильтры, которые так же фильтруют и сеть 220 В. Эти фильтры необходимы, потому что штатно предусмотрена работа с генератором - есть второй вход.
7. Программируемые встроенные два реле типа «сухой контакт» позволяют задействовать независимую систему оповещения и/или запускать генератор, оснащенный системой АВР.
8. Используемая низкочастотная технология обеспечивает минимальный уровень электромагнитных излучений и более высокую надёжность.
Дополнительная техническая информация:
1) Паспорт прибора
2) Модельный ряд инверторов МАП (отличия моделей, габариты и вес приборов)
3) Ориентировочное время работы системы от АКБ без сети, работа при внешней сети, типовое время переключения
4) Минимально рекомендуемый для системы массив АКБ. Ток заряда.
5) Схема подключения МАП к щитку квартиры и/или коттеджа.
Весь перечень информации по инверторам МАП вы можете найти в нашей базе знаний по ссылке «Поддержка->Техническая информация и паспорта приборов->Инверторы».
Информацию о доставке и монтаже вы можете получить в разделе «Поддержка».
Производитель оставляет за собой право изменять форм-фактор и внешний вид производимой продукции без уведомления покупателя, если иное не оговорено перед заказом.
