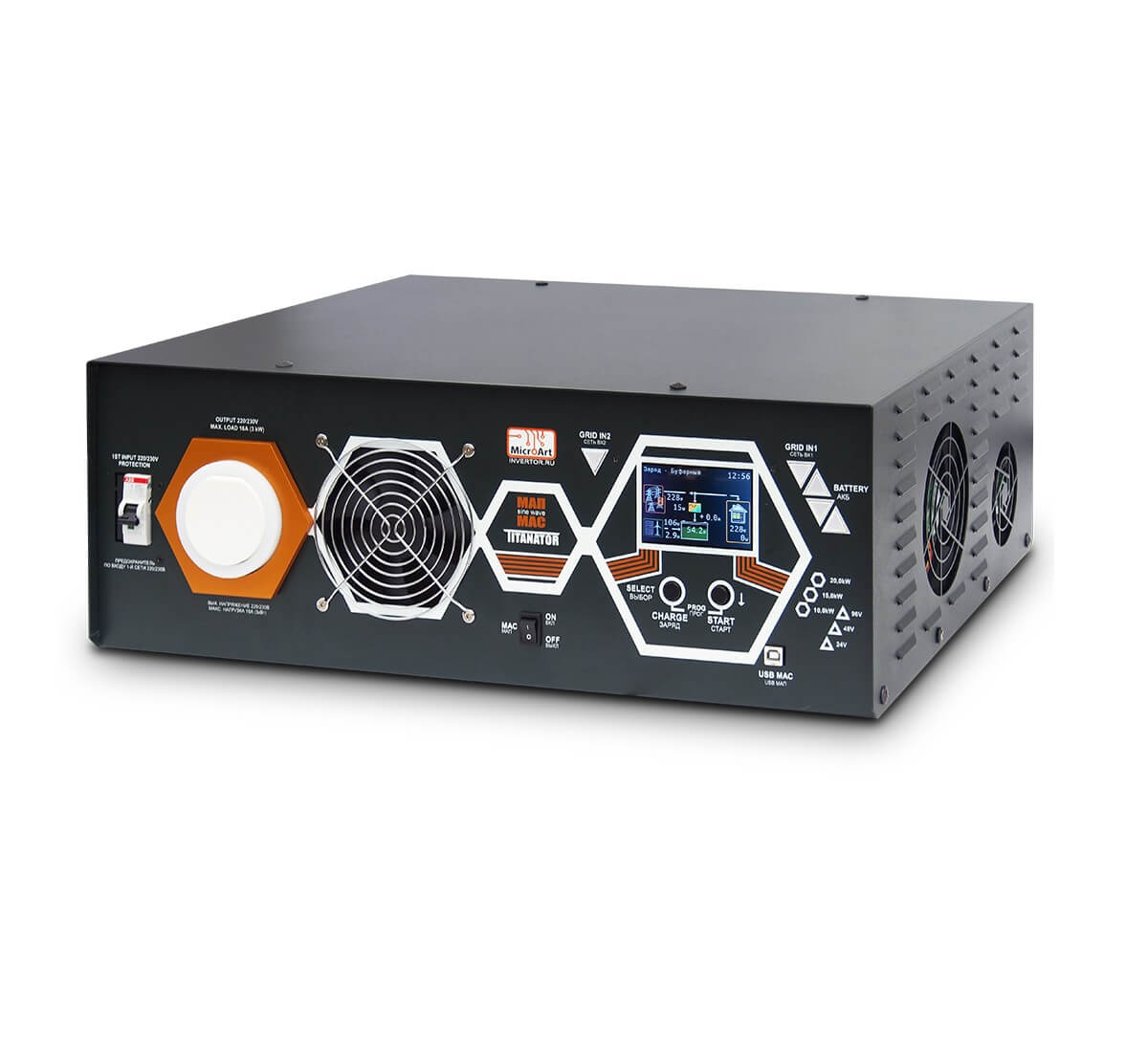

Источник бесперебойного питания МАП SIN 15кВт 48В TITANATOR

За счет глобальных аппаратно-программных изменений МАП TITANATOR выводит работу энергетической системы на новый уровень. В МАП TINANATOR используется мощный процессор с 12 разрядными АЦП и расширенной периферией – быстрее в 10 раз по сравнению со предыдущими моделями инверторов МАП. Более точные датчики тока и напряжения по входу и выходу, увеличено их количество. Это позволяет: точнее подстраиваться под сеть, чтобы осуществлять качественную подкачку, плавное переключение на сеть; в ЭКО режимах подкачка более точная, до 2% (до 5Вт на малых мощностях); значительно улучшить работу с тяжелыми пульсирующими нагрузками: импульсные блоки питания, симисторная нагрузка, мембранными насосами, и др. 2. Реализован повышенный ток заряда и коррекция коэффициента мощности при заряде. Возможна смена АКБ «на горячую». 3. Цветной TFT дисплей (3 варианта отображения информации). 4. Применены специальные мощные высокоэффективные EMI фильтры с улучшенным функционалом не только по входу, но и по выходу. Это обеспечивает большую помехозащищенность, в соответствии с нормами ЕС. Нивелируются помехи из внешней сети, из нагрузки и внутренние помехи, образующиеся при работе. 5. Разработан новый улучшенный алгоритм работы с сетевыми инверторами и внешними солнечными контроллерами в составе гибридно-сетевых электростанций; 6. Выведено еще одно реле (всего 3 реле). Имеется внешний интерфейс для работы с шиной RS485 (реализованная опция), реализован протокол работы MODBUS. 7. Возможность исполнения в вертикальном настенном корпусе (модели 3 – 9 кВт). 8. Европейский Сертификат качества (СЕ). ГИБРИДНО-СЕТЕВАЯ СОЛНЕЧО-ВЕТРЯНАЯ ЭЛЕКТРОСТАНЦИЯ. Схема подключения МАП с солнечным контроллером КЭС, контроллером ветра КЭВ и топливным генератором. Дополнительная техническая информация: 1) Паспорт прибора и презентация 2) Модельный ряд инверторов МАП (отличия моделей, габариты и вес приборов)  3) Схема подключения МАП к щитку квартиры и/или коттеджа. Если необходимо использовать внешний интерфейс для работы с шиной RS485, напишите или позвоните нашим менеджерам в отдел продаж. При заказе, соответствующая плата будет установлена (её цена на вторую половину 2021 года – 1800 руб). Весь перечень информации по инверторам МАП вы можете найти в нашей базе знаний по ссылке «Поддержка->Техническая информация и паспорта приборов->Инверторы». Информацию о доставке и монтаже вы можете получить в разделе «Поддержка». Производитель оставляет за собой право изменять форм-фактор и внешний вид производимой продукции без уведомления покупателя, если иное не оговорено перед заказом. Подробнее о функционале и технических характеристиках ЧТО НОВОГО ПО ФУНКЦИЯМ?   1. Возможность быстрее заряжать АКБ: ток заряда увеличен более чем в полтора раза* 2. Появилась возможность смены АКБ «на горячую» при строгом соблюдении технического условия: отсутсвие замыкания клемм АКБ «+» и «-«. При внеплановом отключении АКБ инвертор МАП переходит в режим «байпас», то есть транслирует сеть на выход. 3. Возможность размещать на стену: помимо стандартных – появилось и вертикальное исполнение (модели до 10 кВт). 4. Обновлённый дизайн и большой цветной TFT дисплей, что позволяет отображать большой объем информации: 3 варианта отображения информации. 5. Прибор получил европейский сертификат качества ЕС, что означает соответствие самым строгим нормам качества и параметрам по электромагнитному излучению и безопасности. *по сравнению с предыдущими моделями в линейке ЧТО НОВОГО ПО ТЕХНИЧЕСКИМ ХАРАКТЕРИСТИКАМ? 1. Мощный DSP процессор с 12 разрядными АЦП и расширенной периферией позволяет: 1.1. точнее подстраиваться под сеть, чтобы осуществлять качественную подкачку, плавное переключение на сеть за счет качественной отработки сигналов от разных типов нагрузки и корректной подстройки под нее. В ЭКО режимах подкачка с точностью 2%, и автоматическая подстройка оптимальных режимов за счет базы статистики. 1.2.Новый процессор в комплексе с новыми аппаратными решениями позволяет значительно улучшить работу с тяжелыми пульсирующими нагрузками: импульсные блоки питания, семисторная нагрузка, мембранными насосами, дроссели иллюмесцентных ламп. Это происходит за счет улучшение качества синуса на выходе: минимальные искажения на сложных нагрузках (моторы, компрессоры, свч печи и т.д.) и коррекция мощности заряда: повышен ток заряда, уменьшили пульсации тока во время заряда АКБ. Коррекция коэффициента мощности при заряде: уменьшаются пульсации тока. 1.3. Большая память процессора для хранения статистики, например, для выстраивания алгоритмов работы с альтернативными источниками. 1.4. достичь лучшего сопряжения в 3-фазных и параллельных системах (Улучшенная связь параллельных и трехфазных систем).   2. Специальные мощные высокоэффективные EMI фильтры обеспечивают: - бОльшую помехо-защищенность, в соответствии с нормами ЕС. Невилируют помехи из внешней сети, из нагрузки и внутренние помехи, образующиеся при работе (по входу и по выходу и внутри прибора).   3. ДОП. 3 реле. + внешний интерфейс для работы с шинами обеспечивает: - RS485 (реализованная опция) - CAN (опция возможна под  проект) - АЦП (опция возможна под  проект) - IO-порты (опция возможна под  проект) - Wi-Fi модули (опция возможна под проект) И Реализованные протоколы работы: - MODBUS (реализован) - МАП (реализован) СРАВНИТЕЛЬНАЯ ТАБЛИЦА ПО ХАРАКТЕРИСТИКАМ МОДЕЛЕЙ ИНВЕРТОРОВ МАП   № Свойство МАП PRO МАП HYBRID МАП DOMINATOR МАП TITANATOR 1 Диапазон максимальных мощностей 1,3/ 2/ 3/ 4,5/ 6/ 9/ 15/ 20кВт 1,3/ 2/ 3/ 4,5/ 6/ 9/ 15/ 20кВт 3/ 4,5/ 6/ 9/ 15/ 20кВт 3,5/ 5/ 7/ 10/ 15/ 20кВт 2 Диапазон номинальных мощностей 0,9/ 1,4/ 2/ 3/ 4/ 6/ 10/ 14кВт 0,9/ 1,4/ 2/ 3/ 4/ 6/ 10/ 14кВт 2/ 3/ 4/ 6/ 10/ 14кВт 2,3/ 3,3/ 4,6/ 6,7/ 10/ 14кВт 3 Номинальное напряжение АКБ 12В/24В/48В 12В/24В/48В 12В/24В/48В 12В/24В/48В 4 Ток заряда от максимальной мощности (макс. ток заряда вычисляется делениеммощности заряда на напряжение АКБ) 40% 40% 40% 67%* 5 Функции батарейного инвертора ЕСТЬ ЕСТЬ ЕСТЬ ЕСТЬ 6 Функции сетевого инвертора (подкачка в сеть, работа в ЭКО режиме) - ЕСТЬ ЕСТЬ ЕСТЬ 7 Работа в 3-х фазной сети - ОПЦИЯ ЕСТЬ ЕСТЬ 8 Наличие 2-х входов для сети 220/230В (один из которых можно использовать для входа резервного генератора с АВР) - ОПЦИЯ ЕСТЬ ЕСТЬ 9 Синхронная (параллельная) работа до 10 приборов в однофазной сети и до 30 в трехфазной - - ЕСТЬ ЕСТЬ 10 Наличие реле с «сухими контактами» (для управления генератором или др. нагрузками) - - 2 реле 3 реле 11 Встроенный мини ПК и построенный на его базе Web-сервер для дистанционного мониторинга и управления (в том числе и по SMS) - - ЕСТЬ ЕСТЬ 12 Мощный DSP процессор с 12 разрядными АЦП и расширенной периферией (более чистый синус и точность/скорость реакций) - - - ЕСТЬ 13 Внешний интерфейс для работы с шинами - I2C - RS232 - Вход USB (зависит от модели) - I2C - RS232 - Вход USB - I2C - RS232 - Вход USB (зависит от модели) - I2C - Вход USB - RS485 (ОПЦИЯ) 14 Информационные протоколы обмена - МАП - МАП - МАП - МАП - MODBUS 15 EMI фильтр на входе (синфазный и дифференциальный) - - ЕСТЬ ЕСТЬ 16 EMI фильтр на выходе (синфазный и дифференциальный) - - - ЕСТЬ 17 Коррекция коэффициента мощности при заряде - - - ЕСТЬ 18 Смена АКБ «на горячую» - - - ЕСТЬ 19 Цветной TFT дисплей (3 варианта отображения информации) - - - ЕСТЬ 20 Подкачка в режиме ЭКО с точностью до 2% - - - ЕСТЬ 21 Возможность исполнения в вертикальном настенном корпусе - - - ЕСТЬ 22 Европейский Сертификат качества (ЕС) - - - ЕСТЬ * Возможны отличия у различных моделей инверторов в линейке с повышением мощности.
