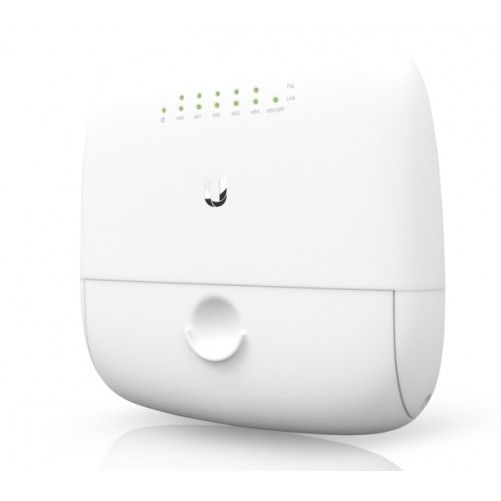

Ubiquiti EdgePoint R6

Ubiquiti Networks представляет устройство EdgePoint R6 - маршрутизатор линейки EdgeMAX. Специально разработанный для того, чтобы решить проблему низкого качества инсталляций провайдерского оборудования, EdgePoint сочетает в себе функции маршрутизации, доступные в устройствах EdgeMAX, с возможностями работы с оптическими сетями и раздачи питания.

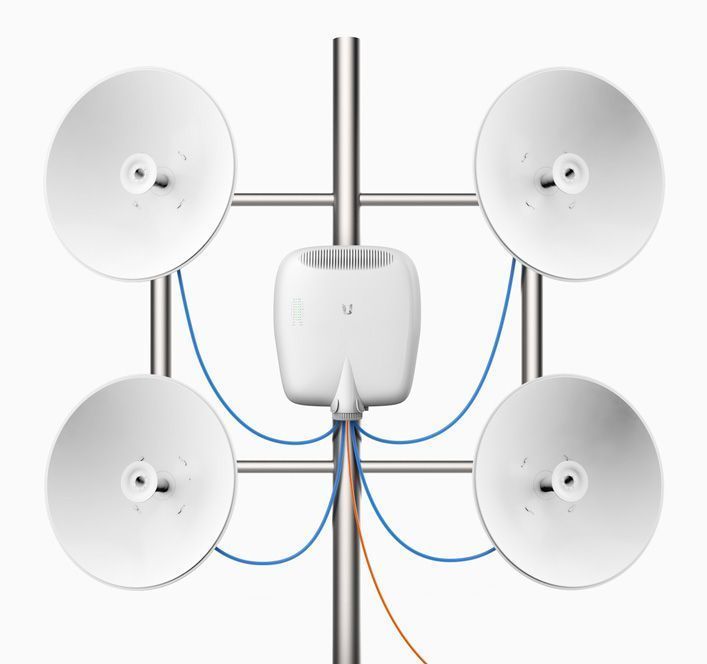

Один такой компактный маршрутизатор отлично заменяет дорогой и беспорядочный шкаф, устраняя затраты на лишнее оборудование и обслуживание.

Прочный корпус отлично приспособлен для наружного использования, что позволяет ему выдерживать ветер, а также дождь и снег.

Мощные функции маршрутизации, такие как балансировка нагрузки и резервирование каналов - обеспечивают отказоустойчивость и повышение производительности для уличных беспроводных связей.

Устройство EdgePoint R6 может быть запитано посредством 24 В DC через разъём Terminal Block (клеммная колодка) или по технологии PoE, а само способно раздавать 24 В Passive PoE для питания большинства продуктов Ubiquiti.

Интуитивный пользовательский интерфейс

EdgePoint обладает графическим пользовательским интерфейсом, разработанным для удобной настройки и управления. Доступный через сетевой порт и веб-браузер, он обеспечивает пользователя простым управлением с возможностью получать информацию о всех портах, наличии подключения, скорости и состоянии.

Настройка маршрутизации

EdgePoint R6 предлагает большой набор функций, включающий в себя:

    VLAN интерфейсы для сегментации сети
    Статические маршруты и поддержка протоколов маршрутизации OSPF, RIP и BGP
    Правила безопасности Firewall и правила NAT
    Идентификация приложений при помощи DPI (технология накопления статистических данных, проверки и фильтрации сетевых пакетов по их содержимому)
    Сервисы DHCP
    QoS
    Администрирование сети и инструменты мониторинга
    Учётные записи для администратора и оператора
    Полная поддержка IPv6

Интерфейс командной строки

Данный интерфейс позволяет свободно и быстро выполнять конфигурацию устройства при помощи командной строки и пользоваться следующими преимуществами:

    Конфигурация и мониторинг дополнительных функций для продвинутых пользователей
    Полный доступ к стандартным инструментам Linux и командам оболочки
    Интерфейс командной строки доступен через SSH, Telnet и графический интерфейс пользователя

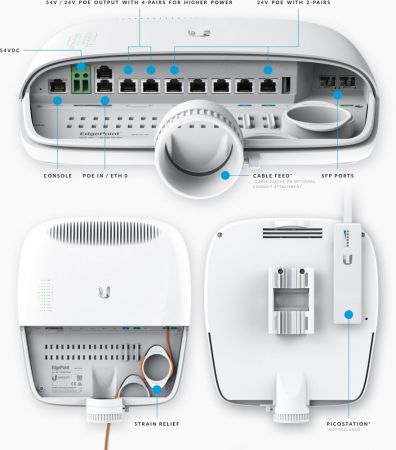

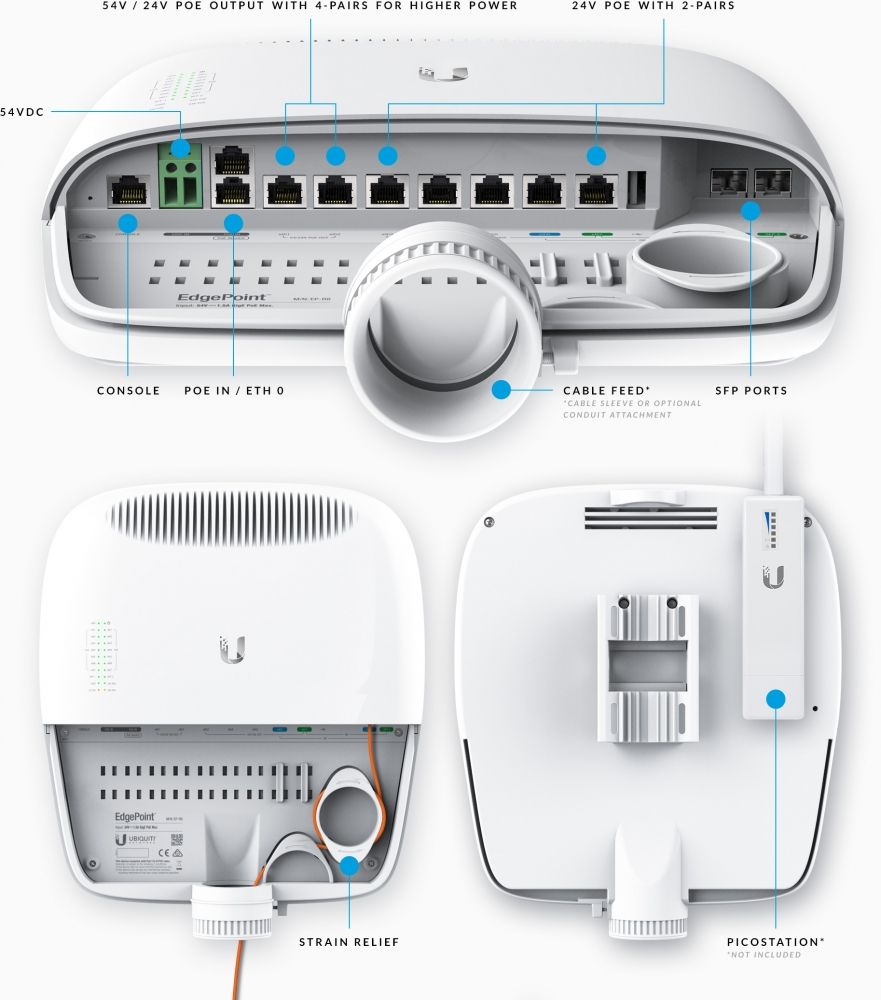

Конструкция

EdgePoint R6 имеет 5 портов RJ45 Ethernet и 1 порт SFP.

Нижняя панель

    Варианты входа питания
        Клеммная колодка 24 В DC, 3 A
        PoE в порт eth0
    5х 24 В DC, 0.7 A Passive PoE
    1 порт SFP

Технические характеристики
Размеры     188.6 x 177.1 x 49.8 мм
Вес     605 г
Минимальный рекомендуемый диаметр мачты     50 мм
Максимальное энергопотребление     7 Вт (без учёта раздачи PoE)
Питание (вход)     1х клеммная колодка DC
или
1х RJ45 (eth0)
(Защита от неправильной полярности только при клеммном питании;
Диодная защита при любом способен питания)
Источник питания     Мин. 24 В, 0.3 A (без учёта раздачи PoE)
Входное напряжение     24 В DC, 3 A
Passive PoE (вход)     1х 24 В, 1.4 A, 4 пары (+1, 2, 4, 5; -3, 6, 7, 8) Passive PoE, eth0
(не настраивайте порт eth0 в режим раздачи питания, если вы используете его для питания самого EdgePoint)
Passive PoE (выход)     5х 24 В, 0.7A, 2 пары (+4, 5; -7, 8) Passive PoE, eth0-eth4
Контроль питания     1х клеммная колодка DC, входная мощность
1х RJ45, eth0, входная мощность
Диапазон входного напряжения     16-26 В DC
Кнопка     Reset (сброс)
Светодиодные индикаторы
    Power - Питание
    eth0-eth4 - Скорость/Соединение/Активность, PoE
    eth5/SFP - Скорость/Соединение/Активность

Порты
    Порт данных




    5х 10/100/1000 RJ45
    1х гигабитный SFP

Процессор     Двухъядерный MIPS1004Kc, 880 МГц с аппаратным ускорением
обработки пакетов
ОЗУ     256 МБ DDR3-1600 RAM
Память     256 МБ NAND
Крепление на мачту     Да
Температура окружающей среды рабочая      -40.. +65 °C
Влажность     От 10 до 90% без конденсата


Возможности операционной системы EdgeOS
Интерфейс / Инкапсуляция     Ethernet
802.1q
VLAN
PPPoE
GRE
IP в IP
Bridging
Bonding (802.3ad)
Адресация     Статичный IPv4 / Адресация IPv6
DHCP / DHCPv6
Маршрутизация     Статичные маршруты
OSPF / OSPFv3
RIP / RIPng
BGP (c поддержкой IPv6)
IGMP Proxy
Безопасность     Основанный на ACL брандмауэр
Зонально-снованный брандмауэр
NAT
DPI
VPN     IPSec между двумя пунктами и удалённый доступ
OpenVPN между двумя пунктами и удалённый доступ
PPTP удалённый доступ
L2TP удалённый доступ
PPTP-клиент
Сервисы     Сервер DHCP / DHCPv6
Ретрансляция DHCP / DHCPv6
Динамичный DNS
Пересылка DNS
VRRP
RADIUS-клиент
Вэб-кеширование
Сервер PPPoE
QoS     FIFO
Stochastic Fairness Queueing
Random Early Detection
Token Bucket Filter
Deficit Round Robin
Hierarchical Token Bucket
Ingress Policing
Управление     Пользовательский веб-интерфейс
CLI (Console, SSH, Telnet)
SNMP
NetFlow
LLDP
NTP
Протокол обнаружения UBNT
Логирование


Комплект поставки
EdgePoint     1 шт.
Металлический хомут     1 шт.
Блок питания Gigabit PoE (24 В, 1.25 А) с крепёжной пластиной     1 шт.
Кабель питания     1 шт.
Руководство по быстрой установке     1 шт.
