Ubiquiti EdgePoint S16

Ubiquiti Networks представляет устройство EdgePoint S16 - коммутатор второго уровня с некоторыми возможностями третьего - линейки EdgeMAX. Специально разработанный для того, чтобы решить проблему низкого качества инсталляций провайдерского оборудования, EdgePoint сочетает в себе функции маршрутизации, доступные в устройствах EdgeMAX, с возможностями работы с оптическими сетями и раздачи питания.

Одной из особенностей устройства является FiberProtect (технология усиленной защиты волокон), которая значительно сокращает сбои, вызванные электростатическими разрядами, электромагнитные помехи, заметно повышает качество сигнала при передаче данных и объединяет несколько участков, построенных с помощью медного провода, в один оптический для создания подключений на большие расстояния.

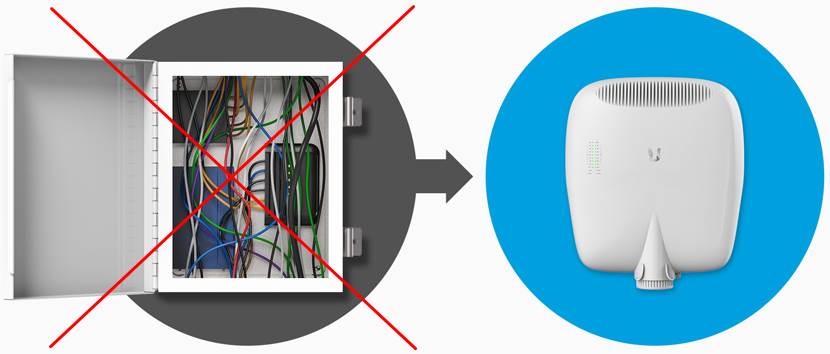

Один такой компактный коммутатор прекрасно устраняет помехи, а также необходимость в установке дорогих шкафов, постороннего оборудования и поддержке дополнительного обслуживания.

Прочный корпус отлично приспособлен для наружного использования, что позволяет ему выдерживать ветровые нагрузки, а также дождь и снег. При этом кабели питания и оптоволоконный кабель можно проложить в изоляционной трубке, которая надёжно крепится к специальному вводу устройства EdgePoint. При желании, изоляционную трубку можно поменять на свою собственную.

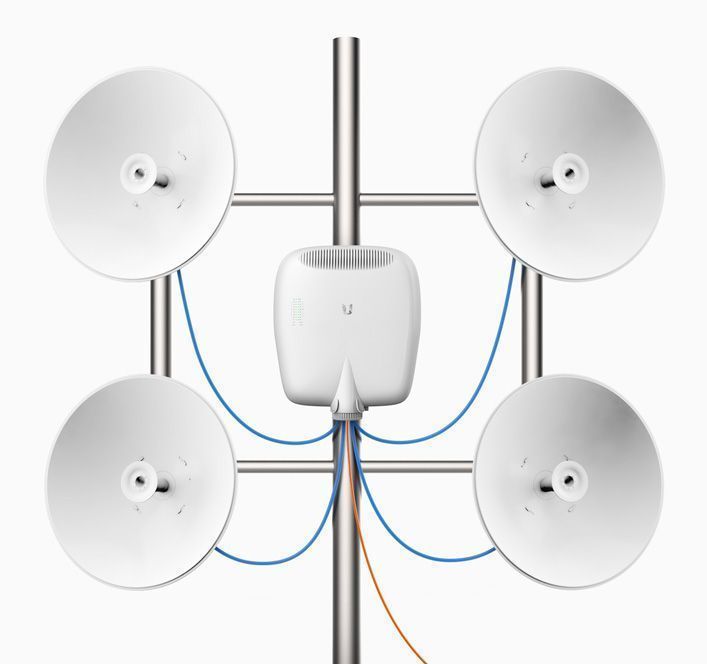

Агрегация второго уровня обеспечивает резервирование и повышенную производительность для наружных беспроводных связей.

Устройство EdgePoint S16 может быть запитано посредством 54 В DC через разъём Terminal Block (клеммная колодка) или по технологии PoE, а само способно раздавать 24 / 54 В Passive PoE для питания всех продуктов Ubiquiti, в том числе линейки airFiber и airMAX.

Понятный пользовательский интерфейс

EdgePoint обладает графическим пользовательским интерфейсом, разработанным для удобной настройки и управления. Он доступен через сетевой порт и веб-браузер и обеспечивает пользователя простым и понятным управлением с возможностью получать информацию о всех портах, наличии подключения, скорости и состоянии.

Настройка коммутации

EdgePoint S16 предлагает продвинутые функции, включающие в себя:

    MSTP/RSTP/STP
    VLAN, приватный VLAN, голосовой VLAN
    Агрегирование каналов
    DHCP Snooping, IGMP Snooping
    TACACS+, RADIUS, 802.1X, MAC фильтрация, ACL
    Статическая маршрутизация и на основе политик

Интерфейс командной строки

Данный интерфейс позволяет свободно и быстро выполнять конфигурацию устройства при помощи командной строки и пользоваться преимуществами конфигурации и мониторинга дополнительных функций для продвинутых пользователей. Интерфейс командной строки доступен через последовательный консольный порт, SSH и Telnet.

Конструкция

EdgePoint S16 имеет 16 портов RJ45 Ethernet и 2 порта SFP+.

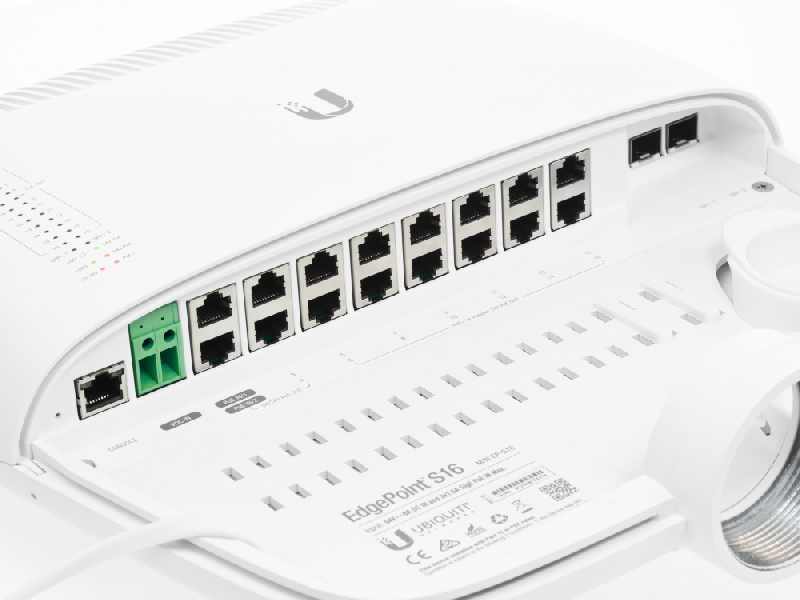

Нижняя панель

    Опции питания;
        Клеммное питание 54 В DC, 6 A;
        Два способа питания (через клемму или порт Ethernet).
    1 консольный порт;
    Порты данных;
        16 портов RJ45;
        2 порта SFP+.

16 портов RJ45 с поддержкой PoE:
    Питание или раздача;
        2 порта с двумя опциями: 54 В, 1.5 A Passive PoE Input или 54 В or 24 В, 1.4 А Passive PoE Output.
    Раздача PoE;
        2 порта 54 В или 24 В, 1.4 A Passive PoE .
        12 портов PoE+ или 24 В, 0.7 A Passive PoE .

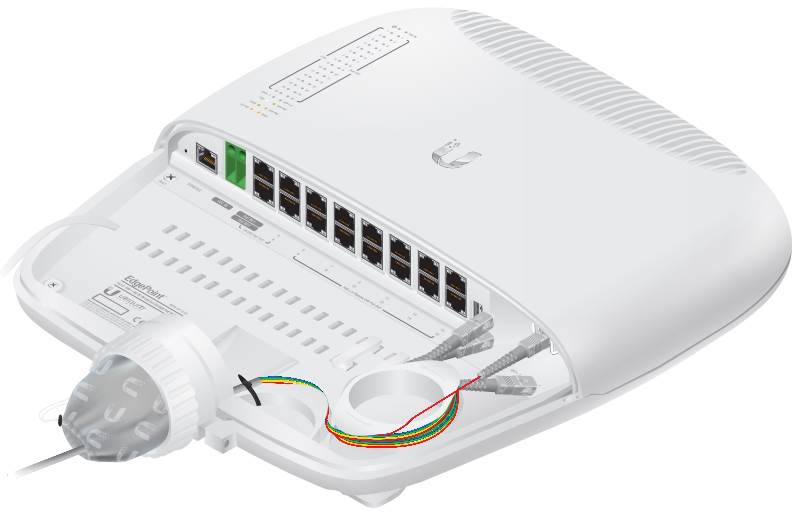

Защита кабеля

    Снятие напряжения оптоволоконных кабелей при помощи специального фиксатора;
    Изоляционная трубка и возможность устанавливать собственную изоляцию (дополнительная изоляция не входит в комплект поставки);
    Прорези под кабельные стяжки (в комплект поставки стяжки не входят).

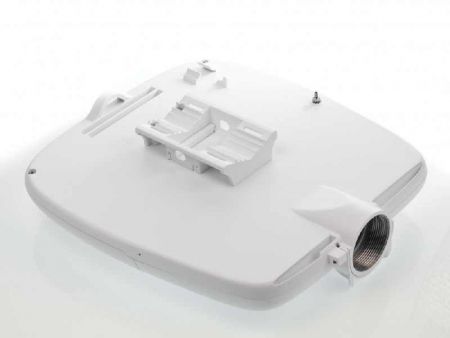

Задняя панель

    Крепёжная лента, облегчающая установку устройства;
    Слот для подключения PicoStation M2 HP (не входит в комплект) для обеспечения беспроводного управления;
    Крепёж на мачту (крепёж на стену также входит в комплект);
    Выход заземления.

Технические характеристики
Размеры     326.6 x 382.7 x 88.8 мм
Вес     3.4 кг
Максимальное энергопотребление     40 Вт (без учёта раздачи PoE)
Питание (вход)     1 х клеммная колодка DC
или
2 х RJ45 (порты 1 и 2)
(Защита от неправильной полярности только при клеммном питании;
Диодная защита при любом типе питания)
Блок питания     Мин. 54 В / 0.8 A (без учёта раздачи PoE)
Входное напряжение     54 В DC, 6 A
Passive PoE (вход)     2 х 54 В / 1.5 A, 4 пары (+1, 2, 4, 5; -3, 6, 7, 8) Passive PoE, порты 1 и 2
(не настраивайте порты 1 и 2 в режим раздачи питания, если вы используете для питания устройства Ethernet порт)
Passive PoE (выход)     4 х 54 В или 24 В / 1.4 A, 4 пары (+1, 2, 4, 5; -3, 6, 7, 8) Passive PoE, порты 1-4
12 х 802.3af/at или 24 В / 0.7 A, 2 пары (+4, 5; -7, 8) Passive PoE, порты 5-16
Контроль питания     1 х клеммная колодка DC, входная мощность
2 х RJ45, порты 1 и 2, входная и выходная мощность
14 х RJ45, порты 3-16, выходная мощность
Диапазон входных напряжений     56-42 В DC
Кнопка     Reset (сброс)

Светодиодные индикаторы
    1 - 16
    SFP
    Speed/Link/Activity, PoE
    Speed/Link/Activity

Порты
    Serial Console
    Data
    1 х RJ45 Serial
    16 х 10/100/1000 RJ45
    2 х 1/10 гигабитный SFP+

Процессор     ARM Cortex-A9, 400 МГц
ОЗУ     256 МБ DDR3 RAM
Память     32 МБ
Крепление на мачту/стену     Да
Температура окружающей среды рабочая     -20.. +65 °C
Влажность     10.. 90 % без конденсата

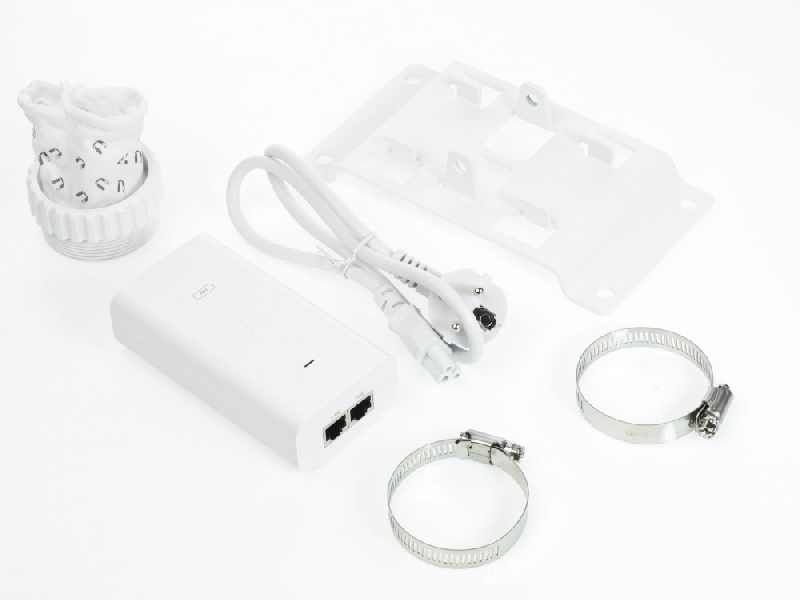

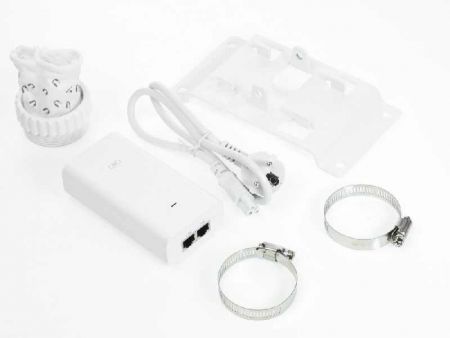

Комплект поставки
Коммутатор     1 шт.
Пластина для крепления на стену     1 шт.
Металлический хомут     2 шт.
Изоляционная трубка     1 шт.
Gigabit PoE (54 В, 1.5 А) с крепёжной пластиной     1 шт.
Кабель питания     1 шт.
Руководство по быстрой установке     1 шт.
