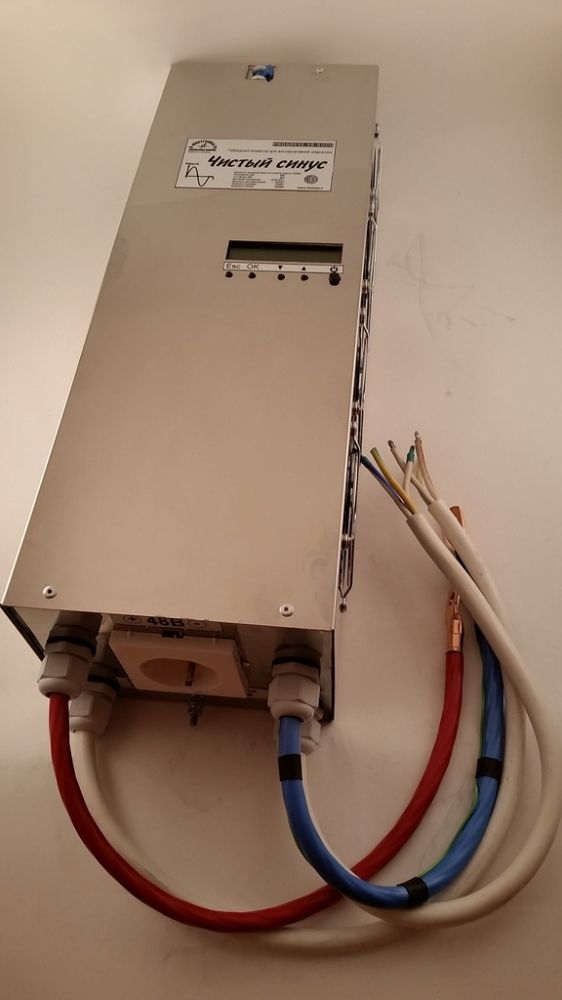

ПРОГРЕСС-12-5000-UPS

Источник бесперебойного питания большой мощности для систем резервного питания.
Программируемое пользователем под свой аккумулятор трёхстадийное зарядное устройство.
Ток заряда аккумуляторов до 150А! Самое мощное зарядное устройство для таких ИБП.
Режим приоритета использования энергии запасенной в АКБ от альтернативных источников, бензогенератора.
мощность 5000ВА, напряжение АКБ 12В, чистая синусоида, ток заряда акумулятора до 150А, допустимый коэффициент мощности нагрузки PF=0...1, ЖК-экран

Основные технические характеристики:

Параметр    мин.    ном.    макс.
Напряжение АКБ максимально допустимое, В    -    -    25
Напряжение АКБ рабочее, В    9,5    -    16
Ток потребления от АКБ долговременный, А    -    -    240
Максимальное напряжение сети, В RMS    -    -    280
Номинал автоматического выключателя сети 220В, А    -    25    -
Рабочая температура, град.С    -40    -    +40
Размеры, мм    -    115*145*426    -
Масса, кг    -    -    4,3


Режим инвертора

Характеристики выходного напряжения при работе в режиме инвертора


Параметр    мин.    ном.    макс.
*Выходное напряжение, В RMS    200    -    240
Допуск на выходное напряжение, %    -    -    5
Коэффициент гармонических искажений, %    -    -    3
Частота выходного напряжения, Гц    -    50    -
Допуск на частоту, %    -    -    1
*Выходное напряжение настраивается с помощью системы программирования

Нагрузочные характеристики выхода ~220В


Параметр    мин.    ном.    макс.
Долговременная активная мощность нагрузки при входном напряжении 13В, Вт    -    -    3000
Пусковая мощность нагрузки, Вт    -    -    6000
Полная мощность реактивной нагрузки, ВА    -    -    5000
Коэффициент мощности нагрузки допустимый, PF    0    -    1
Допустимый косинус фазового угла нагрузки, cosf    0    -    1


Программируемая защита аккумулятора от переразряда


Параметр    мин.    ном.    макс.
*Напряжение отключения , В    9    -    14
*Напряжение повторного включения, В    9    -    14
*Напряжение предупреждения о разряде аккумулятора, В    9    -    12,5
Дискретность установки напряжений, В    -    0,1    -
*Напряжения настраиваются с помощью системы программирования

В ИБП реализован программируемый многоступенчатый режим энергосбережения.
Режим энергосбережения может быть разрешен или запрещен из меню программирования.


Параметр    мин.    ном.    макс.
Ток холостого хода при входном напряжении 12В, А    -    0,45    -
Ток потребления в спящем режиме, мА    -    -    20
Мощность потребления в спящем режиме при входном напряжении 12В, Вт    -    -    0,25


Режим работы от сети
Есть возможность контроля синусоидальности напряжения сети( настраивается из меню программирования ).


Параметр    мин.    ном.    макс.
Максимальный ток в режиме трансляции сети, А RMS    -    -    25
*Минимальное напряжеие сети, В    100    -    210
*Максимальное напряжение сети, В    230    -    270
*Минимальная частота сети, Гц    45    -    49
*Максимальная частота сети, Гц    51    -    56
Время переключения АКБ-сеть, мс    -    -    0,5
Время переключения сеть-АКБ, мс    -    -    5
* настраивается с помощью системы программирования

Характеристики зарядного устройства

При подключении сети ИБП работает в режиме автоматического зарядного устройства. Метод заряда 3-х режимный:
1) ограничение тока
2) ограничение напряжения
3) стадия поддержки при пониженном напряжении



Параметр    мин.    ном.    макс.
*Ток заряда в режиме ограничения тока, А    1    -    150
Дискретность установки тока заряда в диапазоне 1-20А, А    -    1    -
Дискретность установки тока заряда в диапазоне 20-150А, А    -    5    -
*Напряжение заряда в режиме ограничения напряжения,В    12    -    15
Дискретность установки напряжения заряда, В    -    0,1    -
*Напряжение заряда в режиме поддержки,В    12    -    15
*Порог тока заряда для переключения в режим поддержки, А    1    -    9
* настраивается с помощью системы программирования

Характеристики в режиме приоритетного использования энергии, запасенной в АКБ.
Данный режим включается из меню программирования. Если батарея заряжена, инвертор отключается от сети и переходит в автономный режим.
Если же в автономном режиме АКБ разрядится, то происходит подключение к сети.


Параметр    мин.    ном.    макс.
*Напряжение переключения на сеть, В    10    -    12,5
*Напряжение переключения на аккумулятор, В    13    -    16
Дискретность установки напряжения, В    -    0,1    -
* настраивается с помощью системы программирования

Имеется стандартный набор защит:

Защита от КЗ выхода    +
Защита выхода от перегрузки    +
Защита аккумулятора от переразряда*    +
Защита от перегрева с контролем по трём датчикам    +
Предохранитель на входе    +
Гальваническая развязка    +


При разряде АКБ ниже порогового значения инвертор отключается и уменьшает ток потребления до ~2мА.

Для охлаждения ИБП применены вентиляторы с автоматической регулировкой скорости в зависимости от температуры внутренних элементов.
