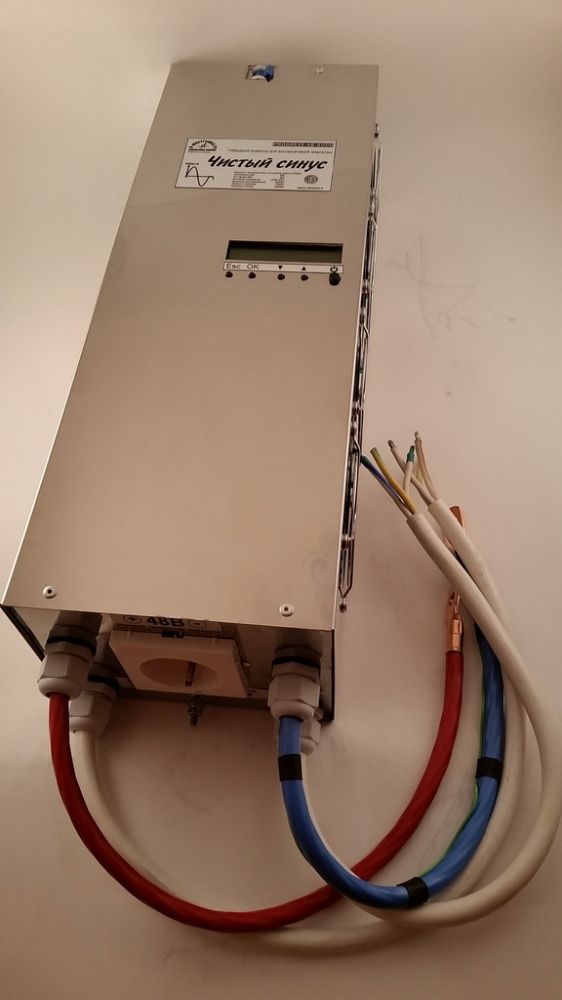

ПРОГРЕСС-12-5000-HYBRID

Запрет-разрешение отдачи альтернативной энергии в сеть 220В. Режим приоритета использования энергии запасенной в АКБ.
5000ВА ( 3000Вт/6000Вт ), 12В, чистая синусоида, ток заряда акумулятора до 150А, мощность альтернативных источников энергии до 3000Вт, допустимый коэффициент мощности нагрузки PF=0...1, ЖК-экран

Данный инвертор добавляет новые свойства широко известному инвертору DUALDSP-48-6000-HYBRID. Уникальность устройства в том, что это первый и единственный гибридный инвертор, специально разработанный для работы с альтернативными источниками энергии согласно Российскому законодательству. Он позволяет использовать эти источники энергии максимально эффективно, в том числе и в плане экономии за счет них электричества из сети.
В российских сетях запрещено частным образом генерировать энергию альтернативных источников в сеть 220В. Да и российские электросчётчики устроены так, что энергия альтернативных источников генерируемая в сеть будет приплюсовываться к показаниям счётчика. Владелец солнечных панелей или ветрогенератора в этом случае платит ещё больше по счётчику. Вместо экономии - дополнительные платежи!
Ранее предлагаемые на рынке гибридные инверторы имеют точность определения отдаваемой в сеть энергии сотни ватт. Чтобы соблюсти требование и не генерировать в сеть, приходится всегда занижать мощность альтернативных источников на эти сотни ватт, т.е. от сети всегда потребляется мощность в сотни ватт. Это соизмеримо, например, с мощностями обычно используемых солнечных панелей, т.е. и в этом случае экономия получается значительно меньше возможной. ( Но режим генерации энергии альтернативных источников в сеть может быть включен пользователем программно, при необходимости. Актуально для стран где это поощряется, разрешается, оплачивается. )
В гибридном инверторе «ПРОГРЕСС-12-5000-HYBRID» функция запрета отдачи энергии альтернативных источников в сеть реализована с высочайшей точностью, остаточная мощность, потребляемая из сети, не превышает 10Вт и поэтому энергия альтернативных источников используется максимально эффективно.
Кроме рассмотренной выше функции, в инверторе «ПРОГРЕСС-12-5000-HYBRID» реализован программируемый режим приоритетного использования энергии запасенной в АКБ, подключаемый пользователем при необходимости. То есть если, например, батарея заряжена от альтернативного источника, инвертор отключается от сети и переходит в автономный режим. Если же в автономном режиме АКБ разрядится, то происходит подключение к сети.
Инвертор «ПРОГРЕСС-12-5000-HYBRID» имеет большой набор настроек для работы с некачественными сетями. Есть возможность выбирать верхний и нижний порог переключения на сеть, а также пороги по допустимой частоте источника. Реализована возможность контроля синусоидальности напряжения сети. Если нагрузки требовательны к форме питающего напряжения, то включение этой опции позволяет всегда иметь на выходе инвертора качественное напряжение, причем если сетевое напряжение становится несинусоидальным, то инвертор быстро (за единицы миллисекунд) это определяет и происходит переход на аккумулятор. В случае же нетребовательности нагрузок к форме питающего напряжения можно отключить данную опцию и исключить переход на аккумулятор и его разряд при несинусоидальной сети.
В инверторе «ПРОГРЕСС-12-5000-HYBRID» был доработан модуль интерфейса с пользователем. Так как количество разделов и настраиваемых элементов меню программирования возросло, для более удобной навигации увеличено число кнопок до четырех. При этом для каждой операции используется только одно нажатие кнопки, а не их сочетания или селекция по времени нажатия.

Основные технические характеристики:


Параметр    мин.    ном.    макс.
Напряжение АКБ максимально допустимое, В    -    -    25
Напряжение АКБ рабочее, В    9,5    -    16
Ток потребления от АКБ долговременный, А    -    -    240
Максимальное напряжение сети, В RMS    -    -    280
Номинал автоматического выключателя сети 220В, А    -    25    -
Рабочая температура, град.С    -40    -    +40
Размеры, мм    -    115*145*426    -
Масса, кг    -    -    4,3


Режим инвертора

Характеристики выходного напряжения при работе в режиме инвертора


Параметр    мин.    ном.    макс.
*Выходное напряжение, В RMS    200    -    240
Допуск на выходное напряжение, %    -    -    5
Коэффициент гармонических искажений, %    -    -    3
Частота выходного напряжения, Гц    -    50    -
Допуск на частоту, %    -    -    1
*Выходное напряжение настраивается с помощью системы программирования

Нагрузочные характеристики выхода ~220В


Параметр    мин.    ном.    макс.
Долговременная активная мощность нагрузки при входном напряжении 13В, Вт    -    -    3000
Пусковая мощность нагрузки, Вт    -    -    6000
Полная мощность реактивной нагрузки, ВА    -    -    5000
Коэффициент мощности нагрузки допустимый, PF    0    -    1
Допустимый косинус фазового угла нагрузки, cosf    0    -    1


Программируемая защита аккумулятора от переразряда


Параметр    мин.    ном.    макс.
*Напряжение отключения , В    9    -    14
*Напряжение повторного включения, В    9    -    14
*Напряжение предупреждения о разряде аккумулятора, В    9    -    12,5
Дискретность установки напряжений, В    -    0,1    -
*Напряжения настраиваются с помощью системы программирования

В ИБП реализован программируемый многоступенчатый режим энергосбережения.
Режим энергосбережения может быть разрешен или запрещен из меню программирования.


Параметр    мин.    ном.    макс.
Ток холостого хода при входном напряжении 12В, А    -    0,45    -
Ток потребления в спящем режиме, мА    -    -    20
Мощность потребления в спящем режиме при входном напряжении 12В, Вт    -    -    0,25


Режим работы от сети
Есть возможность контроля синусоидальности напряжения сети( настраивается из меню программирования ).


Параметр    мин.    ном.    макс.
Максимальный ток в режиме трансляции сети, А RMS    -    -    25
*Минимальное напряжеие сети, В    100    -    210
*Максимальное напряжение сети, В    230    -    270
*Минимальная частота сети, Гц    45    -    49
*Максимальная частота сети, Гц    51    -    56
Время переключения АКБ-сеть, мс    -    -    0,5
Время переключения сеть-АКБ, мс    -    -    5
* настраивается с помощью системы программирования

Характеристики зарядного устройства

При подключении сети ИБП работает в режиме автоматического зарядного устройства. Метод заряда 3-х режимный:
1) ограничение тока
2) ограничение напряжения
3) стадия поддержки при пониженном напряжении



Параметр    мин.    ном.    макс.
*Ток заряда в режиме ограничения тока, А    1    -    150
Дискретность установки тока заряда в диапазоне 1-20А, А    -    1    -
Дискретность установки тока заряда в диапазоне 20-150А, А    -    5    -
*Напряжение заряда в режиме ограничения напряжения,В    12    -    15
Дискретность установки напряжения заряда, В    -    0,1    -
*Напряжение заряда в режиме поддержки,В    12    -    15
*Порог тока заряда для переключения в режим поддержки, А    1    -    9
* настраивается с помощью системы программирования

Характеристики в режиме приоритетного использования энергии, запасенной в АКБ.
Данный режим включается из меню программирования. Если батарея заряжена, инвертор отключается от сети и переходит в автономный режим.
Если же в автономном режиме АКБ разрядится, то происходит подключение к сети.


Параметр    мин.    ном.    макс.
*Напряжение переключения на сеть, В    10    -    12,5
*Напряжение переключения на аккумулятор, В    13    -    16
Дискретность установки напряжения, В    -    0,1    -
* настраивается с помощью системы программирования

Имеется стандартный набор защит:

Защита от КЗ выхода    +
Защита выхода от перегрузки    +
Защита аккумулятора от переразряда*    +
Защита от перегрева с контролем по трём датчикам    +
Предохранитель на входе    +
Гальваническая развязка    +


При разряде АКБ ниже порогового значения инвертор отключается и уменьшает ток потребления до ~2мА.

Для охлаждения ИБП применены вентиляторы с автоматической регулировкой скорости в зависимости от температуры внутренних элементов.
