DUALDSP-12-3000-UPS

Новые модели построены на проверенной платформе из трёх мощных контроллеров с ядром цифровой обработки сигналов (DSP). Совокупность характеристик ИБП выбрана с учетом задач отечественных пользователей при построении систем резервного питания для дома, и превосходит возможности всех мировых разработок в этом классе.
Работа с входной сетью осуществляется по схеме с проходной нейтралью, что упрощает подключение фазозависимого оборудования, такого как газовые котлы. Максимальная мощность сети, транслируемая ИБП, весьма велика и составляет 4.5КВт. Для защиты сети используется стандартный автоматический выключатель.

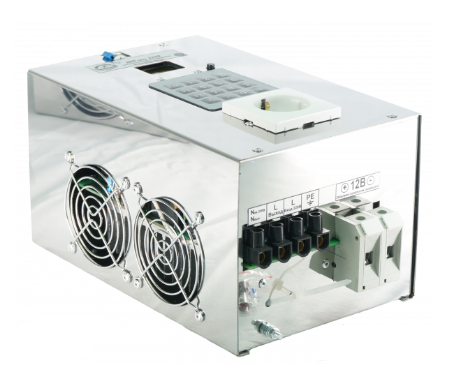

Интерфейс пользователя выполнен с использованием ЖКИ дисплея и четырехкнопочного модуля ввода, аналогично использованному в ИБП серии ПРОГРЕСС. При работе ИБП отображаются все необходимые параметры, и имеется возможность настроить устройство под конкретную задачу с помощью системы программирования.
ИБП имеет возможность работы в режиме «онлайн». Это значит, что если сеть некачественная (понижение или превышение напряжения, искажения формы, отклонения частоты, питание от бензогенератора), потребители будет питаться качественным напряжением от инвертора прибора, энергию которому будет поставлять зарядное устройство этого же ИБП.
Разработанные ИБП в разы превосходят мировые аналоги по экономичности. На холостом ходу ИБП DUALSP-24-3000 потребляет всего 0,12А.

Основные технические характеристики:


Параметр    мин.    ном.    макс.
Напряжение АКБ максимально допустимое, В    -    -    16
Напряжение АКБ рабочее, В    9,5    -    16
Ток потребления от АКБ долговременный, А    -    -    130
Максимальное напряжение сети, В RMS    -    -    280
Номинал автоматического выключателя сети 220В, А    -    20    -
Рабочая температура, град.С    -40    -    +40
Размеры, мм    -    100*160*260    -
Масса, кг    -    -    2,9


Режим инвертора

Характеристики выходного напряжения при работе в режиме инвертора


Параметр    мин.    ном.    макс.
*Выходное напряжение, В RMS    200    -    240
Допуск на выходное напряжение, %    -    -    5
Коэффициент гармонических искажений, %    -    -    3
Частота выходного напряжения, Гц    -    50    -
Допуск на частоту, %    -    -    1
Ток холостого хода , А    -    0,23    -
*Выходное напряжение настраивается с помощью системы программирования

Нагрузочные характеристики выхода ~220В


Параметр    мин.    ном.    макс.
Долговременная активная мощность нагрузки при входном напряжении 13,5В, Вт    -    -    1800
Пусковая мощность нагрузки, Вт    -    -    4000
Полная мощность реактивной нагрузки, ВА    -    -    3000
Коэффициент мощности нагрузки допустимый, PF    0    -    1
Допустимый косинус фазового угла нагрузки, cosf    0    -    1


Программируемая защита аккумулятора от переразряда


Параметр    мин.    ном.    макс.
*Напряжение отключения , В    9    -    14
*Напряжение повторного включения, В    9    -    14
*Напряжение предупреждения о разряде аккумулятора, В    9    -    12,5
Дискретность установки напряжений, В    -    0,1    -
*Напряжения настраиваются с помощью системы программирования

Режим работы от сети
Есть возможность контроля синусоидальности напряжения сети( настраивается из меню программирования ).


Параметр    мин.    ном.    макс.
Максимальный ток в режиме трансляции сети, А RMS    -    -    20
*Минимальное напряжеие сети, В    100    -    210
*Максимальное напряжение сети, В    230    -    270
*Минимальная частота сети, Гц    45    -    49
*Максимальная частота сети, Гц    51    -    56
Время переключения АКБ-сеть, мс    -    -    0,5
Время переключения сеть-АКБ, мс    -    -    5
* настраивается с помощью системы программирования

Характеристики зарядного устройства

При подключении сети ИБП работает в режиме автоматического зарядного устройства. Метод заряда 3-х режимный:
1) ограничение тока
2) ограничение напряжения
3) стадия поддержки при пониженном напряжении



Параметр    мин.    ном.    макс.
*Ток заряда в режиме ограничения тока, А    2    -    8
Дискретность установки тока заряда, А    -    1    -
*Напряжение заряда в режиме ограничения напряжения,В    12    -    16
Дискретность установки напряжения заряда, В    -    0,1    -
*Напряжение заряда в режиме поддержки,В    12    -    16
*Порог тока заряда для переключения в режим поддержки, А    1    -    6
* настраивается с помощью системы программирования

Характеристики в режиме приоритетного использования энергии, запасенной в АКБ.
Данный режим включается из меню программирования. Если батарея заряжена, инвертор отключается от сети и переходит в автономный режим.
Если же в автономном режиме АКБ разрядится, то происходит подключение к сети.


Параметр    мин.    ном.    макс.
*Напряжение переключения на сеть, В    10    -    12,5
*Напряжение переключения на аккумулятор, В    13    -    14,5
Дискретность установки напряжения, В    -    0,1    -
* настраивается с помощью системы программирования

Имеется стандартный набор защит:

Защита от КЗ выхода    +
Защита выхода от перегрузки    +
Защита аккумулятора от переразряда*    +
Защита от перегрева с контролем по двум датчикам    +
Предохранитель на входе    +
Гальваническая развязка    +


При разряде АКБ ниже порогового значения инвертор отключается и уменьшает ток потребления до ~2мА.

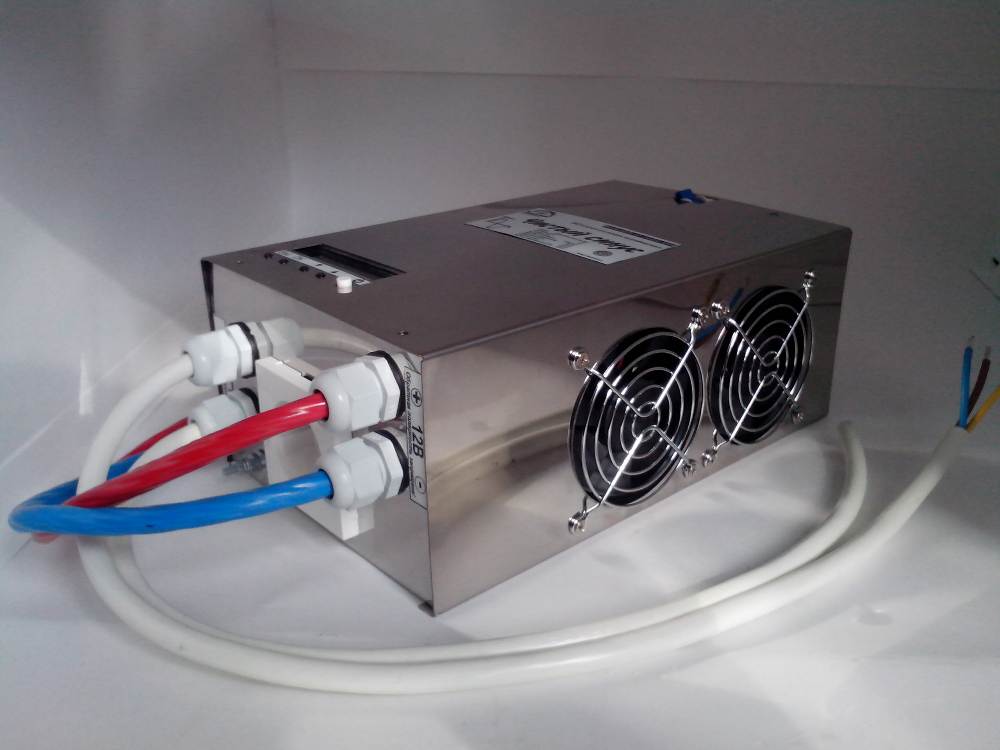

Для охлаждения ИБП применены вентиляторы с автоматической регулировкой скорости в зависимости от температуры внутренних элементов.
