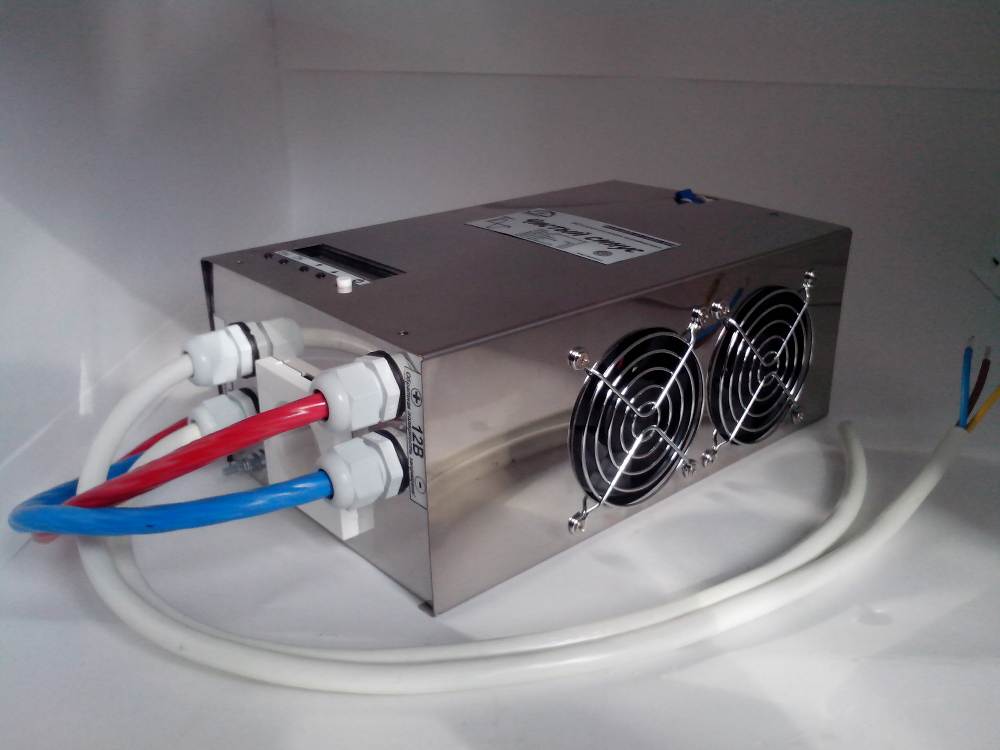

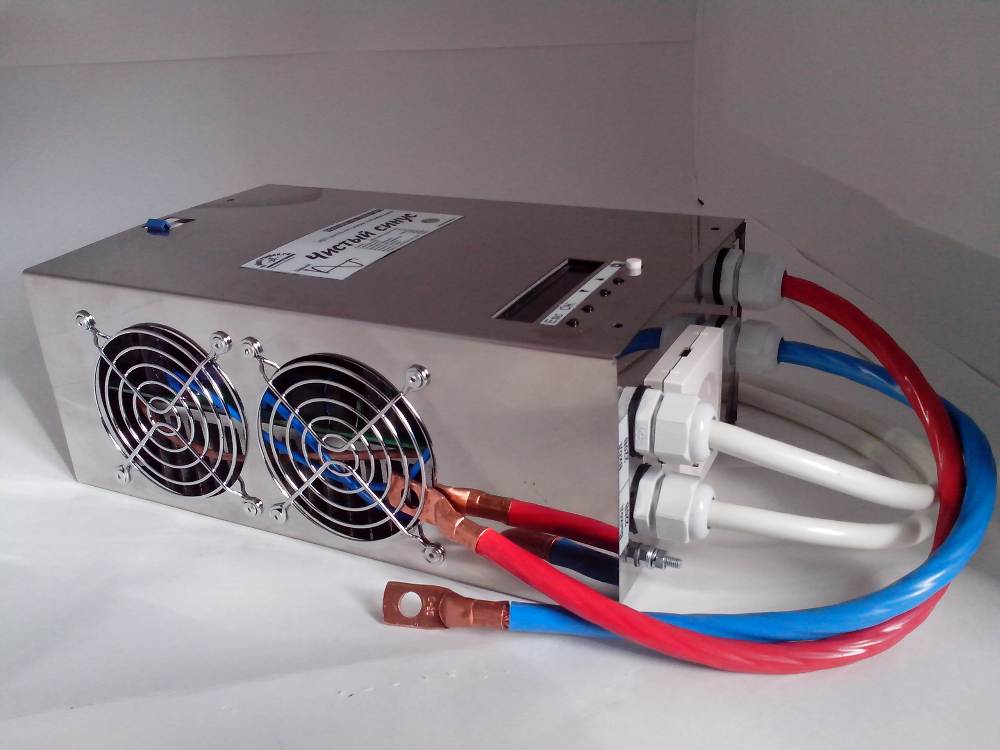

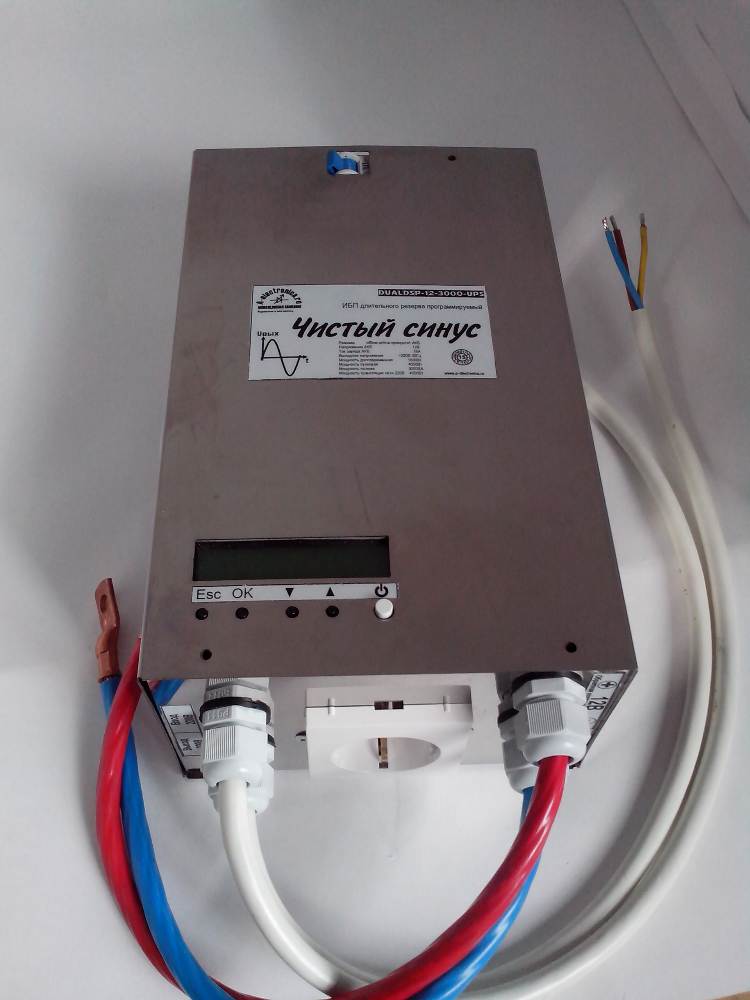

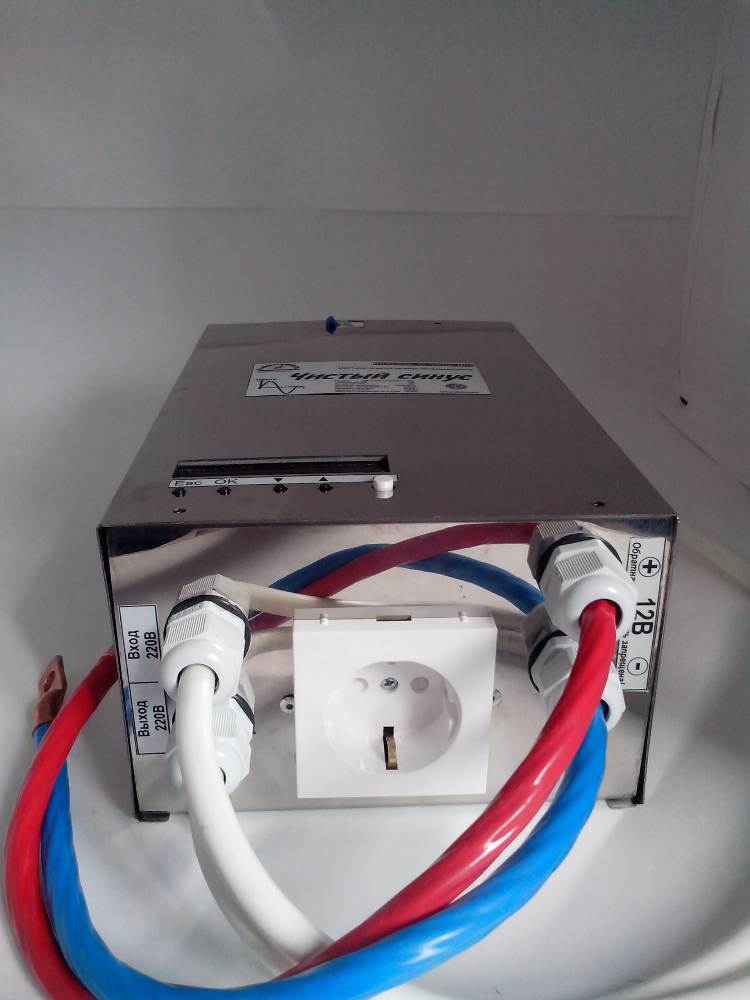

DUALDSP-12-1500-UPS

Источник бесперебойного питания для систем резервного питания.
Режим приоритета использования энергии запасенной в АКБ от альтернативных источников, бензогенератора.
1500ВА ( 1000Вт/2000Вт ), 12В, чистая синусоида, ток заряда акумулятора 8А, допустимый коэффициент мощности нагрузки PF=0...1, ЖК-экран

Новая модель имеет такие же функции, как и DUALDSP-12-3000-UPS, отличие лишь в мощности инвертора, которая составляет 1500ВА полной мощности и 1000Вт активной мощности.

Краткие технические характеристики:


Напряжение АКБ    12В
Выходное напряжение    220В
Мощность долговременная    1000Вт
Мощность полная    1500ВА
Мощность пусковая    2000Вт
Коэффициент гармонических искажений выходного напряжения    3%
Максимальный ток в режиме трансляции сети    16А
Максимальный ток заряда    16А
Размеры корпуса    100*160*260мм
Масса    2,5кг


Основные технические характеристики DUALDSP-12-1500-UPS:


Параметр    мин.    ном.    макс.
Напряжение АКБ максимально допустимое, В    -    -    16
Напряжение АКБ рабочее, В    9,5    -    16
Ток потребления от АКБ долговременный, А    -    -    130
Максимальное напряжение сети, В RMS    -    -    280
Номинал автоматического выключателя сети 220В, А    -    16    -
Рабочая температура, град.С    -40    -    +40
Размеры, мм    -    100*160*260    -
Масса, кг    -    -    2,5


Режим инвертора

Характеристики выходного напряжения при работе в режиме инвертора


Параметр    мин.    ном.    макс.
*Выходное напряжение, В RMS    200    -    240
Допуск на выходное напряжение, %    -    -    5
Коэффициент гармонических искажений, %    -    -    3
Частота выходного напряжения, Гц    -    50    -
Допуск на частоту, %    -    -    1
Ток холостого хода , А    -    0,21    -
*Выходное напряжение настраивается с помощью системы программирования

Нагрузочные характеристики выхода ~220В


Параметр    мин.    ном.    макс.
Долговременная активная мощность нагрузки при входном напряжении 13,5В, Вт    -    -    1000
Пусковая мощность нагрузки, Вт    -    -    2000
Полная мощность реактивной нагрузки, ВА    -    -    1500
Коэффициент мощности нагрузки допустимый, PF    0    -    1
Допустимый косинус фазового угла нагрузки, cosf    0    -    1


Программируемая защита аккумулятора от переразряда


Параметр    мин.    ном.    макс.
*Напряжение отключения , В    9    -    14
*Напряжение повторного включения, В    9    -    14
*Напряжение предупреждения о разряде аккумулятора, В    9    -    12,5
Дискретность установки напряжений, В    -    0,1    -
*Напряжения настраиваются с помощью системы программирования

Режим работы от сети
Есть возможность контроля синусоидальности напряжения сети( настраивается из меню программирования ).


Параметр    мин.    ном.    макс.
Максимальный ток в режиме трансляции сети, А RMS    -    -    16
*Минимальное напряжеие сети, В    100    -    210
*Максимальное напряжение сети, В    230    -    270
*Минимальная частота сети, Гц    45    -    49
*Максимальная частота сети, Гц    51    -    56
Время переключения АКБ-сеть, мс    -    -    0,5
Время переключения сеть-АКБ, мс    -    -    5
* настраивается с помощью системы программирования

Характеристики зарядного устройства

При подключении сети ИБП работает в режиме автоматического зарядного устройства. Метод заряда 3-х режимный:
1) ограничение тока
2) ограничение напряжения
3) стадия поддержки при пониженном напряжении



Параметр    мин.    ном.    макс.
*Ток заряда в режиме ограничения тока, А    2    -    8
Дискретность установки тока заряда, А    -    1    -
*Напряжение заряда в режиме ограничения напряжения,В    12    -    16
Дискретность установки напряжения заряда, В    -    0,1    -
*Напряжение заряда в режиме поддержки,В    12    -    16
*Порог тока заряда для переключения в режим поддержки, А    1    -    6
* настраивается с помощью системы программирования

Характеристики в режиме приоритетного использования энергии, запасенной в АКБ.
Данный режим включается из меню программирования. Если батарея заряжена, инвертор отключается от сети и переходит в автономный режим.
Если же в автономном режиме АКБ разрядится, то происходит подключение к сети.


Параметр    мин.    ном.    макс.
*Напряжение переключения на сеть, В    10    -    12,5
*Напряжение переключения на аккумулятор, В    13    -    14,5
Дискретность установки напряжения, В    -    0,1    -
* настраивается с помощью системы программирования

Имеется стандартный набор защит:

Защита от КЗ выхода    +
Защита выхода от перегрузки    +
Защита аккумулятора от переразряда*    +
Защита от перегрева с контролем по трем датчикам    +
Предохранитель на входе    +
Гальваническая развязка    +


При разряде АКБ ниже порогового значения инвертор отключается и уменьшает ток потребления до ~2мА.

Для охлаждения ИБП применены вентиляторы с автоматической регулировкой скорости в зависимости от температуры внутренних элементов.
