Измерение пропускной способности с помощью Bandwidth test
Часто задаются вопросы: «Какая возможна максимальная скорость передачи данных через wi-fi на моем оборудовании Mikrotik и как ее можно проверить, как проверить мою скорость подключения к Точке Доступа или Базовой Станции, и наконец, как проверить скорость в канале точка-точка?».
Ответы можно получить с помощью специальной утилиты от Mikrotik «Bandwidth test» .
Скачать утилиту Bandwidth test можно на сайте mikrotik.com
Для тестирования канала между Точкой доступа и Вашим компьютером запускаем утилиту и делаем простые настройки.
Заходим на Точку доступа через winbox и настраиваем утилиту на Mikrotik Routerboard.
Настройки находятся в разделе Tools/BTestServer
Сама утилита запускается в разделе Tools/Bandwidth test.
Для начала тестирования необходимо ввести ip-адрес удаленной стороны, выбрать протокол, по которому будет производиться тест и вид трафика. Если используется авторизация, ввести имя пользователя и пароль и нажать "start". Если все настроено правильно мы увидим результаты тестирования.

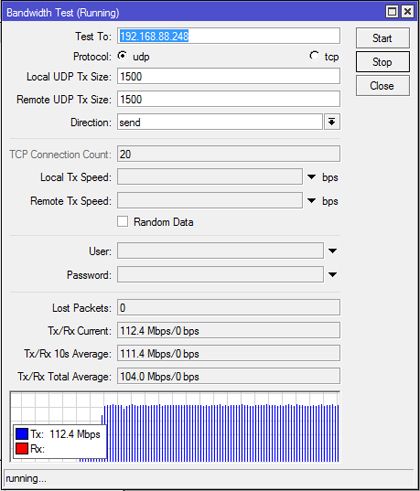

В данном случае мы видим результаты тестирования при подключении к Mikrotik Routerboard 751U-2HnD ноутбука HP ProBook4530s, как видим достижима скорость в 112 мбс.
Основные настройки RB751 по умолчанию (при первом включении выполняется скрипт, который на Lan1 включает dhcp-client, порты со 2-го по 5-й и wi-fi интерфейс объединяет в бридж-группу и включает на них dhcp-server).
Остается только сделать настройки безопасности для беспроводной сети и поставить пароль для входа на Mikrotik (стоит отметить. что для протокола 802.11n не работает тип шифрования TKIP).
Ниже приведены наиболее важные настройки wi-fi интерфейса для максимальной пропускной способности (до 100 мбс и выше) остальные настройки подразумеваются по умолчанию.
Для более полных настроек, которые отображены на скрин-шотах, в окне настроек интерфейса справа внизу необходимо нажать кнопку Advanced Mode.
Переходим на вкладку Advanced
Выставляем также режим работы двух каналов для поддержки режима MIMO 2x2.
Также можно проверить скорость передачи данных в канале точка-точка.
Для этого на обоих устройствах включаем в настройках Tools/BTestServer : server enabled и аутентификацию по желанию.
Ниже приведены результаты тестирования при организации канала между двумя моделями RB751U-2HnD и использовании фирменного протокола от Mikrotik NV2 (nstreme v.2). Как видите при такой связке удалось добиться передачи данных на скорости до 156 мбс в одну сторону. Заметим, что скорость копирования файлов может быть ниже этой цифры.
Настройки практически идентичны вышеуказанным за исключением режима Station на клиентской стороне. А также некоторых других настроек на Точке доступа, приведенных ниже:
Включаем nstreme и выставляем Framer policy
Делаем настройки для NV2
