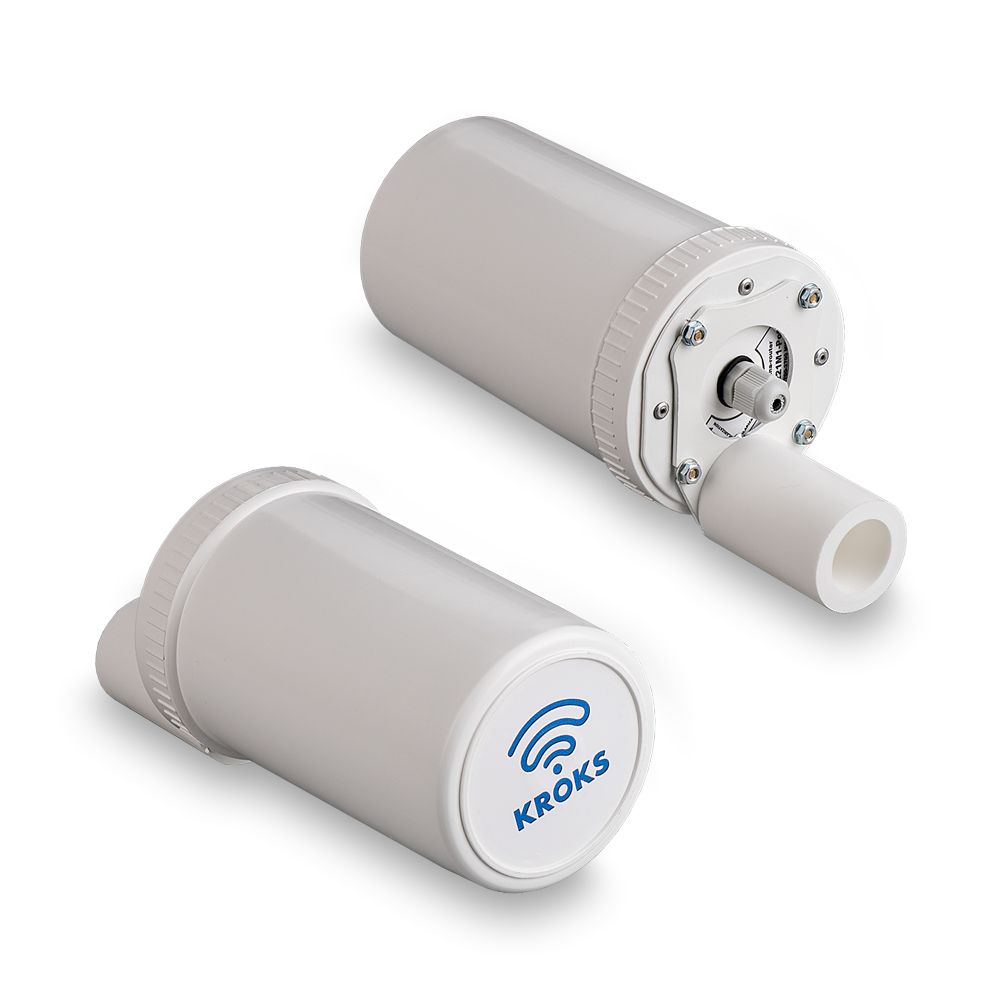

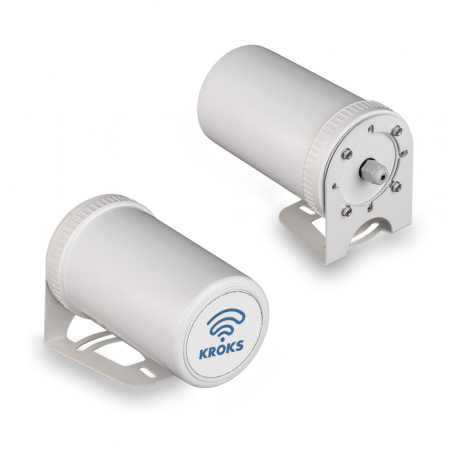

Роутер Kroks Rt-Pot eHW с m-PCI модемом Huawei ME909s, встроенный в антенну

Для установки в офсетную тарелку, на мачту, на стену или на подоконник.
Скорость 4G до 100 Мбит/с, 3G до 42 Мбит/с. Питание 24В по витой паре.

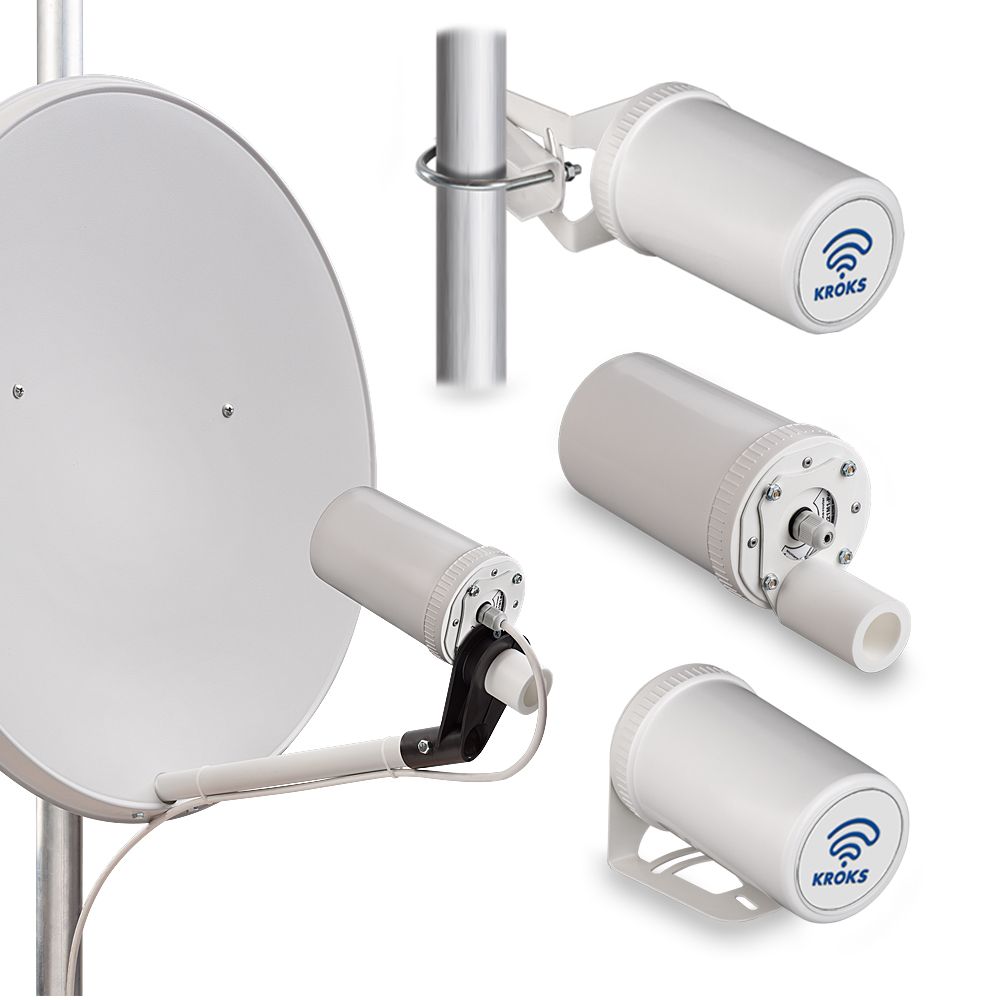

Kroks AP-221M3H-Pot - это роутер с 4G m-PCI модемом и облучатель, встроенные в один корпус. Роутер имеет несколько видов крепления и может быть установлен

в офсетную (параболическую) тарелку (сама офсетная тарелка не входит в комплект поставки роутера)

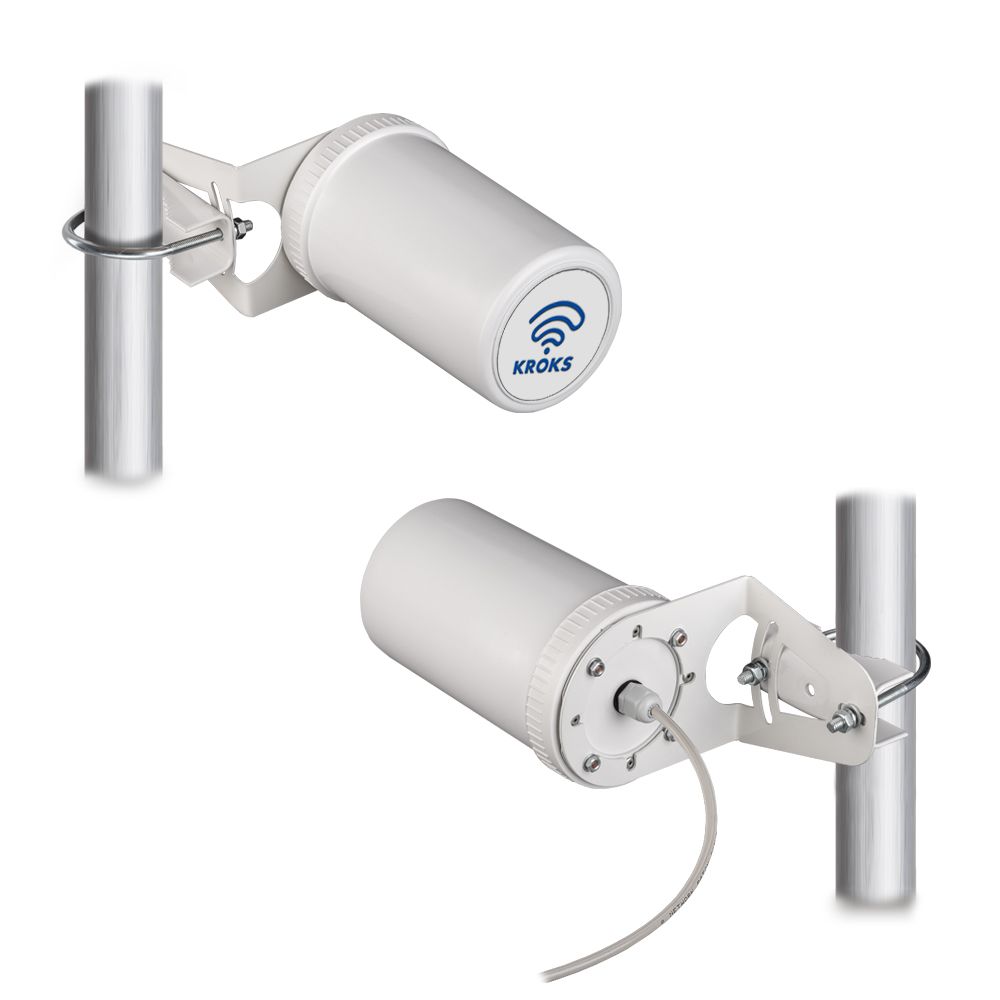

на мачту
на стену

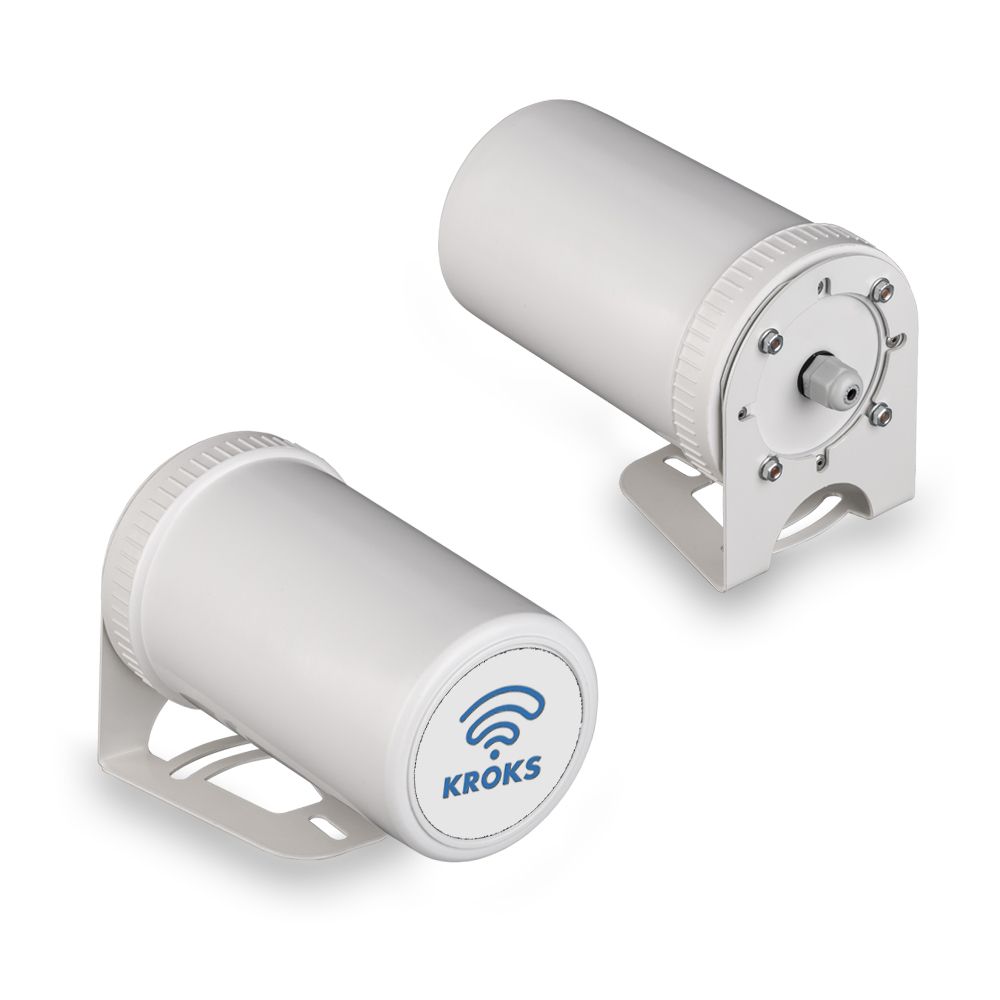

на стол или подоконник
Преимущества по сравнению с традиционными решениями:

Устройство уже содержит в себе 4 составляющих, которые обычно покупаются по-отдельности: облучатель, СВЧ-тракт от антенны к модему, модем и роутер.
mPCI модем позволяет получить максимально возможные скорости 4G интернета, что не всегда может обеспечить обычный USB-модем
Благодаря тому, что облучатель и модем установлены максимально близко друг к другу, потери в СВЧ кабеле сведены к минимуму.
Простота установки. Для монтажа устройства необходимо проложить только один кабель - витую пару, что намного проще, быстрее и дешевле, чем прокладывать два СВЧ коаксиальных кабеля.
Для питания роутера не нужно монтировать отдельный кабель, так как питание происходит по витой паре. Инжектор питания уже входит в комплект поставки устройства.

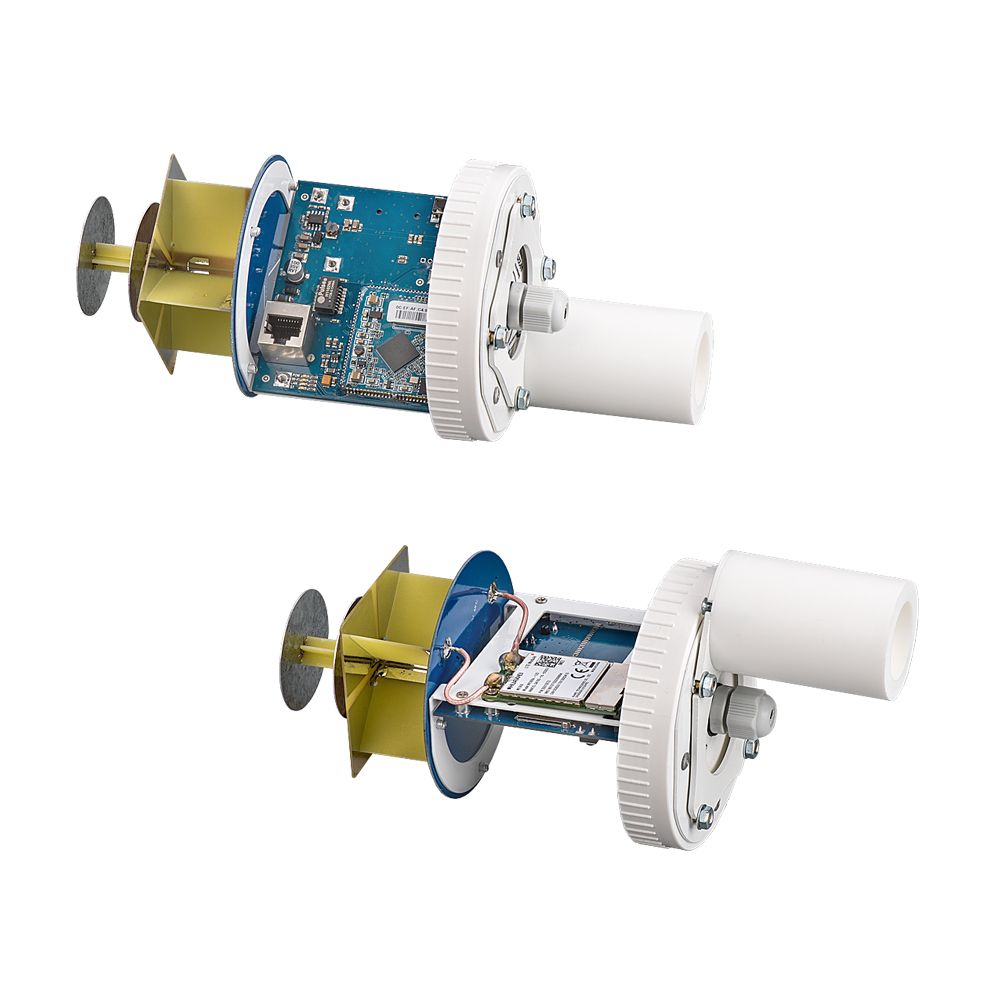

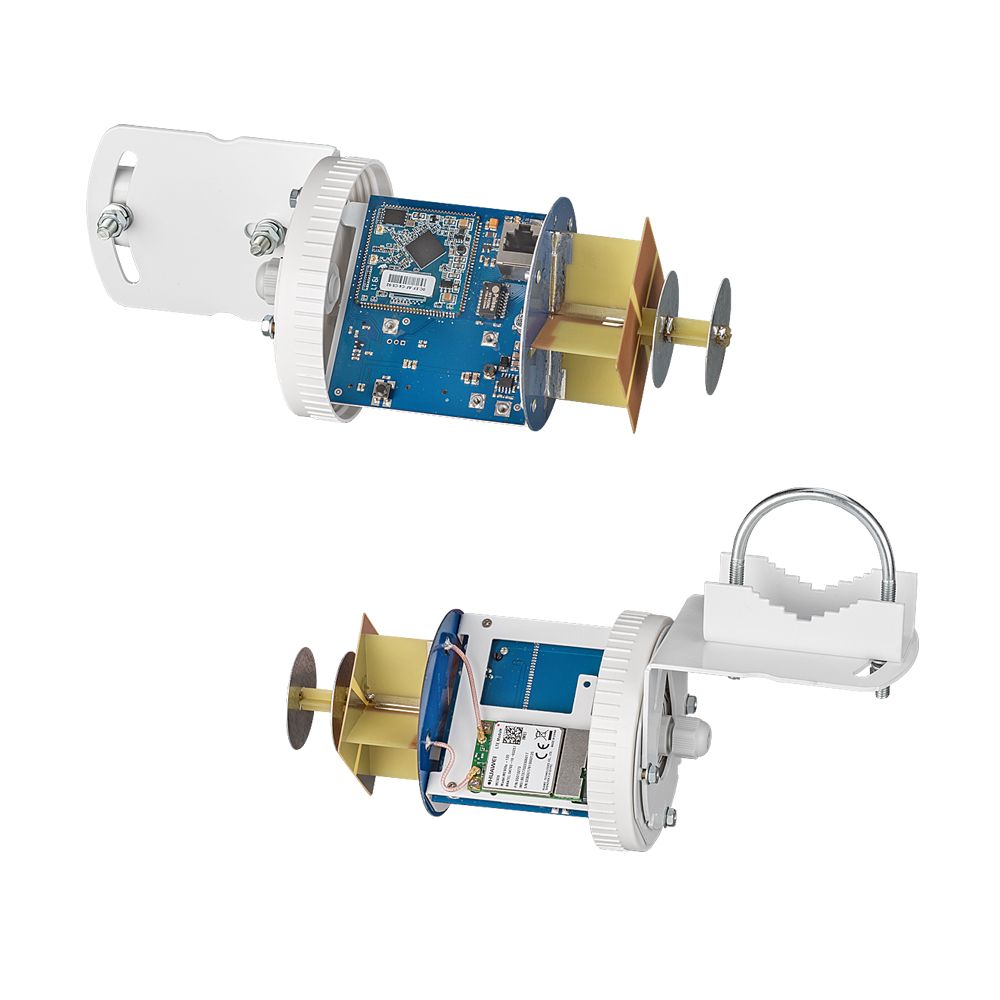

Внутри устройства установлен mini-PCI модем Huawei ME909s-120.

Роутер имеет один порт LAN 100 Мбит.

Основные преимущества:

компактный размер
напряжение питания от 9 до 24 Вольт
Рабочие частоты:

2G - EDGE/GPRS/GSM 1900/1800 MHz
3G - DC-HSPA+/HSPA+/HSPA/WCDMA B1/B2
4G - LTE (FDD) B1/B2/B3/B7
Скорость передачи данных:

4G - до 100 Мбит/сек (вход) / 50 Мбит/сек (исход)
3G - до 43.2 Мбит/сек / 5.76 Мбит/сек (исход)
Порты и интерфейсы:

Порты Ethernet - 1 шт, 100 Мбит/с
SIM-reader
Основные характеристики:

Ram 128 MB
Rom 32 MB
Мощность передатчика модема +23 ... +33 dBm
CPU 600 Mhz
Питание 9~24 В, не менее 10 Вт.
Система тарелка+облучатель имеет очень узкую диаграмму направленности (угол луча 2-3 градуса), поэтому наведение требует особой точности. Отклонение в 1 градус уменьшает уровень сигнала в разы.

Установка облучателя.

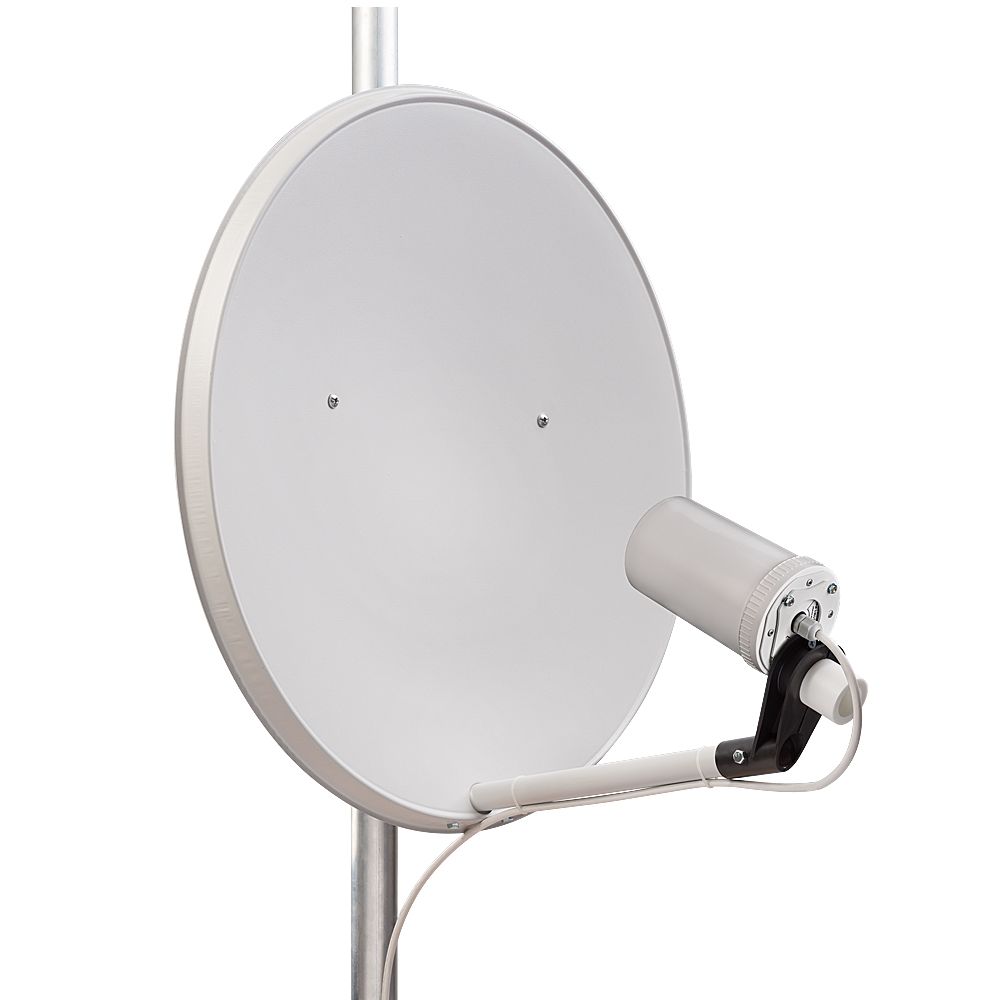

Зажимаем облучатель в держателе тарелки. Большинство операторов 4G-интернета используют X-поляризацию радиосигнала. Чтобы узнать, какая поляризация сигнала у вашего 4G оператора, нужно попробовать повернуть облучатель в держателе на 45° и посмотреть на показания уровня сигнала в программе на компьютере. При неправильном выборе поляризации уровень сигнала упадет на 30 дБ или даже сильнее.

Наводим тарелку на вышку. Для этого дуга от тарелки до облучателя должна быть направлена точно на вышку 4G оператора. Может показаться, что тарелка "смотрит" в землю. На самом деле она принимает сигнал с того направления, куда направлена дуга, которая держит облучатель. Если вышка далеко, то дуга будет примерно параллельна земле.

Зависимость усиления от диаметра тарелки (данные примерные)

Диаметр тарелки, метр    0,5    0,6    0,8    0,9    1,2
Коэфициент усиления, Дб    23    25    27    29    34
Собственный коэффициент усиления антенны (без тарелки) составляет 8-9 дБ.

Отметим, что любые препятствия между вышкой оператора и вашим облучателем приведут к ослаблению сигнала. Это могут быть деревья, дома, сооружения, неровности рельефа. Поэтому выбирайте место установки тарелки так, чтобы была по возможности прямая видимость вышки.

Чем больше диаметр применяемой тарелки, тем выше коэффициент усиления. Чем больше рабочая частота, тем выше коэффициент усиления.

ВНИМАНИЕ! Спутниковая тарелка в комплект не входит!

Внимание! Роутер работает с SIM картой любого 3G и 4G/LTE оператора в поддерживаемых частотах (YOTA, Мегафон, МТС, Билайн, Ростелеком, Tele2,).

Комплектация:

Роутер
Инжектор питания 24В 1А
Патч-корд RJ-45, 1 метр
Кронштейн для крепления роутера в офсетной тарелке
Кронштейн для крепления роутера на мачте (с хомутом, шпилькой и комплектом метизов), на стене или столе/подоконнике
Упаковка
Паспорт
