LigoWave LigoPTP RapidFire 5-23

LigoWave LigoPTP RapidFire 5-23 - устройство двух-пунктовой связи транспортного уровня на 5 ГГц со встроенной антенной двойной поляризации 23 дБи.

LigoWave представляет своё мощное, не требующее лицензирования устройство двухпунктовой связи, реализованное на линейке изделий серии LigoPTP RapidFire. Используя революционную технологию 2x2 MiMo, LigoPTP RapidFire 5-23 предоставляет агрегированную пропускную способность до 700 Мбит/с (350 Мбит/с при полном дуплексе) совместно с высокой производительностью пакетов в секунду.

Это изделие делает возможным двух-пунктовые соединения транспортного уровня, идеальные для специализированного доступа или транзитных приложений (включая VOIP и иные приложения с малыми пакетами). Для установления предельного стандарта спектральной эффективности, семейство изделий LigoPTP RapidFire объединяет способность маневренно менять ширину канала (20, 40, 60, или 80 МГц) и лидирующий в отрасли собственный механизм программного обеспечения.

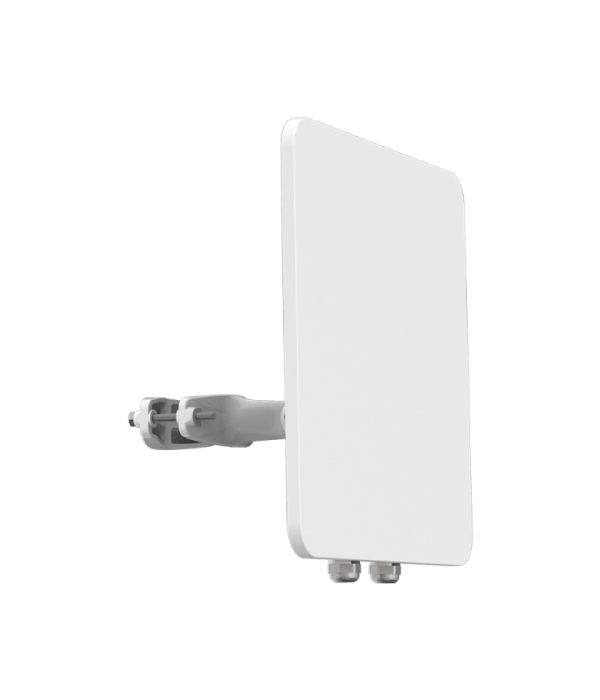

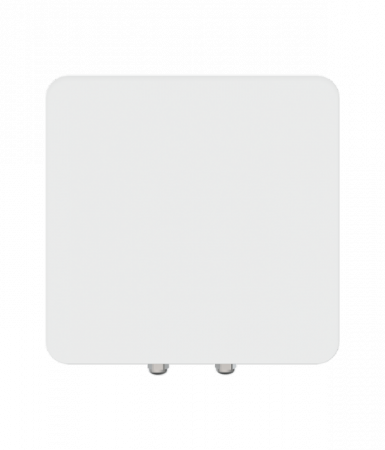

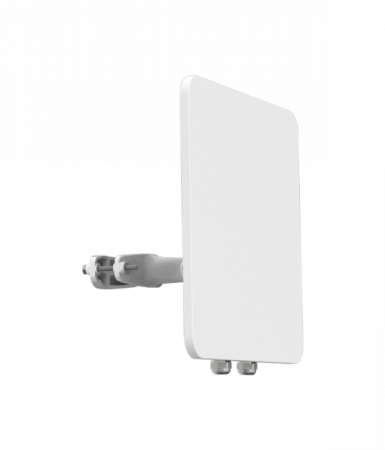

Изделие LigoPTP RapidFire 5-23 оснащено встроенной антенной двойной поляризации и помещено в жёсткий кожух из литого алюминия. Комбинируя цифровую обработку сигнала, антенны двойной поляризации и собственный протокол W-Jet 2 MiMo, эти мосты обладают высокой спектральной эффективностью в 7,5 Бит/Гц.

LigoPTP RapidFire 5-23 демонстрирует ряд передовых механизмов программного обеспечения, обеспечивающих оптимальную двухп-унктовую соединяемость для высоко пропускных дальних связей. Собственный механизм двух-пунктовой связи LigoWave применяет технологию DTDD (Dynamic Time Division Duplexing – дуплекс с динамическим временным разделением) для динамического распределения пропускной способности в нужном направлении, тем самым увеличивая эффективность соединения и существенно снижая коллизии, налагаемые дальностью соединения на пропускную способность.

Изделия LigoWave для двухпунктовой связи также обладают технологией выборочного повторения ARQ, улучшенным программным механизмом исправления ошибок, оптимизирующем поток данных для обеспечения высокой пропускной способности для соединений с высокой пропускной способностью большой дальности даже при наличии помех.

У изделий новой серии LigoPTP RapidFire высокомощная встроенная радиостанция 23 дБм (+/- 2 дБ), позволяющая строить прочные соединения на большие расстояния даже со встроенной антенной. Выходная мощность при самой высокой модуляции (MCS 15) составляет 23 дБм (+/- 2 дБ), являясь недостижимой нигде больше на рынке на данный момент.

Гигабитный порт Ethernet и поддержка стандарта 802.3 af способствуют большей приспособляемости линейки изделий серии PRO. Улучшения защиты от электростатических разрядов и перенапряжения делают изделия идеальными для ответственных задач и развёртываний в тяжёлых погодных условиях. Защита от электростатических разрядов и перенапряжения разработана в соответствии со стандартами IEC 61000-4-2 (ESD) и IEC 61000-4-5 (SURGE).

LigoPTP RapidFire 5-23 также совместим с калькулятором соединения LigoWave и WNMS, централизованным сервером конфигурации, внутреннего программного обеспечения и статистических данных, предоставляемым LigoWave для функций управления настройками и диагностикой.


Основные характеристики

Решение для двух пунктовой связи с высокой регулируемой выходной мощностью на 5 ГГц, идеальное для:
Специализированного доступа.
Транспортной передачи.
Частных сетей.
Маневренная способность изменения центра канала и ширины канала (5/10/40/80 МГц) для оптимизации пропускной способности.
Пропускная способность ТСР до 700 Мбит/с.
Суммарная пропускная способность до 350 Мбит/с.
Продвинутый частный MiMo 2 беспроводный протокол W-jet.
Высокая скорость передачи пакетов в секунду – идеально подходит для приложений VOIP транспортного уровня.
Низкая задержка пакетов (2 мс).
Высокая спектральная эффективность (7,5 Бит/Гц)
ARQ (выборочный, повторяемый) для очень высокой пропускной способности.
DTDD для оптимизации полосы пропускания пропускания в реальном времени в нужном направлении.
Встроенная антенна двойной поляризации.
Встроенное РоЕ для развёртывания с единым кабелем (совместимость с 802.3 af).
Порт Ethernet 1000 BaseT.
Встроенная радиостанция с 28 дБм (по каждой магистрали) (23 дБм при MCS 15).
Передовые технологии безопасности.
Обширные свойства управления:
Веб-основанный графический интерфейс пользователя.
Командная строка по SSH.
Поддержка сервера WNMS для конфигурации.
SNMP V1/2/3 с системными прерываниями с поддержкой MIBs: 802.1, 802.1x, MIBII.
Поддержка журнала системных сообщений.
Совместимость с калькулятором соединения LigoWave.
Оповещения в реальном времени.

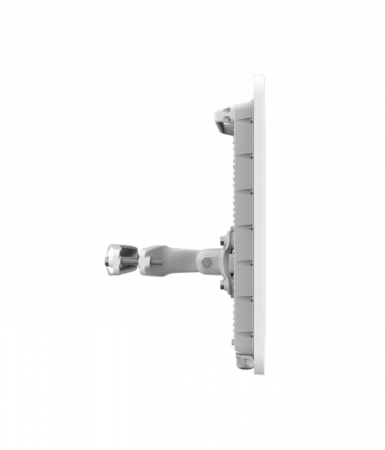

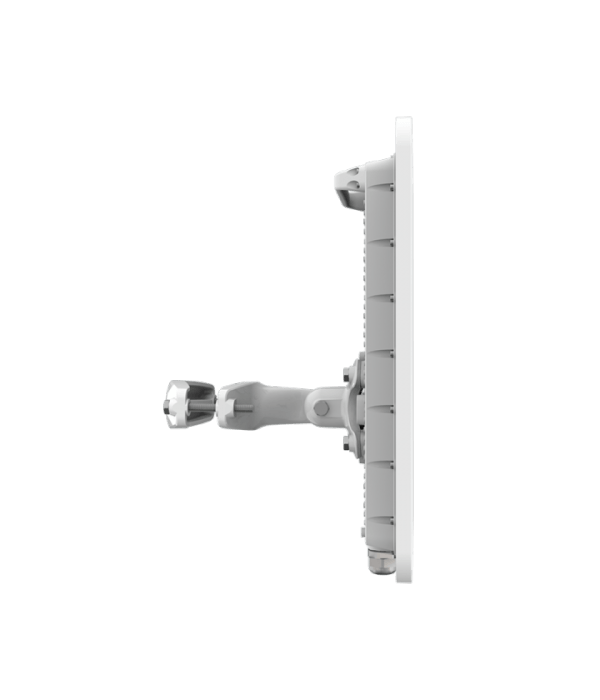

Прочный шарнирно-сочленённый кронштейн для установки на различных поверхностях.
Монитор ОСИД для юстировки антенн.
Соответствие IP-67.
W-jet - собственный беспроводный протокол фирмы Ligowave, объединяющий специальные технологии для достижения превосходной производительности и надёжности даже на больших расстояниях. Протокол W-jet результат многолетней разработки, предаёт двух-пунктовым изделиям Ligowave возможность превосходить другие изделия на рынке, одновременно оптимизируя коэффициент окупаемости инвестиций для пользователя.

Опция наклона антенны
Встроенная антенна имеет опцию вращения на 45 °, что увеличивает гибкость установки особенно выгодно в зашумленных местах.


Особенности
LigoPTP RapidFire 5-23

Встроенный чип 2.4 GHz
Встроенное радио на 2.4 ГГц позволяет получить доступ к GUI RAPIDFIRE по беспроводной связи, любым устройством оборудованным WIFI модулем.
LigoPTP RapidFire 5-23

Защита от статики
RapidFire включает в себя интегрированный защиту от электростатического разряда в соответствии со стандартами IEC имеет класс 4.
LigoPTP RapidFire 5-23

Второй ЛАН порт питание PoE на выход
Оснащен двумя портами Gigabit Ethernet PoE один на вход сквозной, второй на выход. Устройство идеально подходит как ретранслятор и для системы видео наблюдения.
Промышленный дизайн
В дополнение к достижению максимальной производительности , LigoWave фокусируется на предоставлении гибкости и простоту в использовании в новой серия RapidFire . Надежный кронштейн обеспечивает быстрое развертывание и обеспечивает надежность во время высокой ветровой нагрузки. Встроенная антенна имеет опцию 45 ° вращения, что увеличивает гибкость установки. GORE © мембрана вентиляция, позволяет быстро выравниванию давления из IP-67 Rated алюминиевого корпуса для предотвращения образования конденсата и обеспечения производительность. Съемная ручка для транспортировки устройства на мачту. Недавно разработанные светодиоды RGB показывают различные статусы устройств и уровни сигнала (с шагом 1dBm ) при юстировке антенны .



LigoWave OS
Гибкая ОС предоставляет мастер настройки и функции конфигурации устройства, что делает легкой настройкой соединения. Основные инструменты, такие как анализатор спектра , обследования объекта и другие включены в систему.



Простота в установке
Несколько вариантов для предварительного конфигурирования устройства LigoPTP RAPIDFIRE отображаются в схеме ниже . Устройства могут быть связаны друг с другом с помощью проводной или беспроводной связи . Устройство конечного пользователя также может подключаться к ведущему устройству с помощью wifi 2,4 ГГц или с помощью провода к сетевому порту ведущего устройства . Устройства LigoPTP RAPIDFIRE могут быть обнаружены с помощью Bonjour и SSDP протокола.
