LigoWave LigoDLB Propeller 2

Описание LigoWave LigoDLB Propeller 2

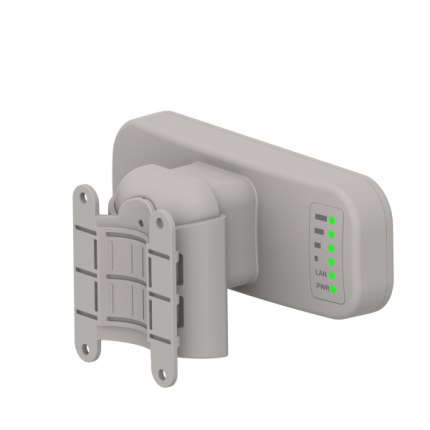

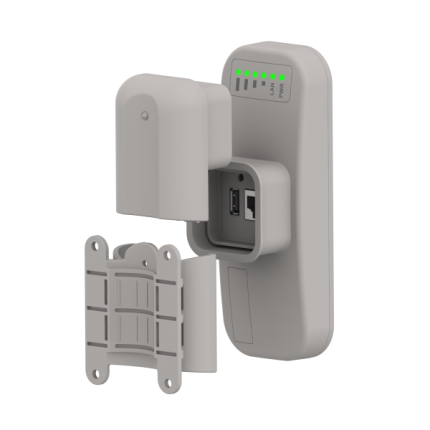

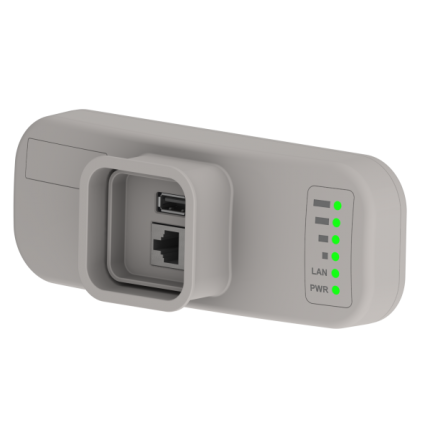

Точка доступа нового поколения, разработанная для клиентских приложений и приложений небольших базовых станций. LigoDLB Propeller 2 — это универсальное устройство, которое можно использовать в двух разных вариациях. Оно обладает уникальным механизмом, который позволяет механически отъюстировать антенну и достигнуть лучшей производительности в разных режимах (AP или CPE).

Обладает двухполяризационной антенной с усилением 11 дБи и MIMO (до 23 дБм), поэтому хорошо подходит для создания соединений на малые и средние расстояния.

Фирменная технология хранения резервного образа прошивки позволяет безопасно обновлять программное обеспечение устройства, не боясь отключения электроэнергии при этом процессе. В случае неудачного обновления прошивки устройство будет автоматически перезагружено с использованием резервной копии прошивки.

Особенности

Пропускная способность 170 Мбит/с
Поддержка диапазона 2.402 — 2.492 ГГц
80,000 пак/с
Высокая выходная мощность — 28 дБм
Встроенная направленная панельная антенна с усилением 9 дБи
Мощная ОС
Умный проприетарный поллинговый протокол iPoll 3
Бесплатная WNMS (система управления беспроводной сетью)
Интуитивно понятный веб-интерфейс, основанный на технологии HTML5
Возможность крепления на мачту
Рекомендации производителя по дальности применения



Новая аппаратная платформа

Мощный процессор нового поколения обеспечивает более высокую производительность, предоставляя до 170 Мбит/с пропускной способности для пользовательских данных и почти в два раза увеличенную пакетную производительность - до 80000 пакетов в секунду. Поддержка узких каналов (ширина канала 5 и 10 МГц) обеспечивает устойчивую работу в условиях зашумлённого эфира. Увеличенный объём ОЗУ повышает производительность при большом количестве клиентов, а больший объём ПЗУ позволяет хранить запасной дополнительный образ прошивки для автоматического восстановления.

Встроенная защита от перенапряжения

Защита от электростатического разряда (3 кВ линия-земля и 1 кВ линия-линия) позволяет устройству работать в суровых погодных условиях и нестабильных электрических инсталляциях.

Новая ОС

Новая операционная система включает в себя все функции, необходимый для построения сетей точка-многоточка. Отзывчивый пользовательский интерфейс, построенный на основе технологии HTML 5. Среди новых функций стоит отметить поддержку IPv6 в режимах bridge и router, протоколов обнаружения SSDP и Bonjour, гибкую систему ограничения скорости трафика и клиент SSTP.  Новое поколение устройств (линейка LigoDLB) обладает обратной совместимостью с устройствами линейки APC фирмы Deliberant, в том числе в части использования проприетарного протокола iPoll - для работы просто обновите прошивку на устройствах(до версии 7.0 и выше).

iPoll 3 - улучшенный производительный протокол

iPoll 3 использует централизованную схему контроля, при которой базовая станция опрашивает всех подключённых клиентов (CPE) и обеспечивает сбалансированную передачу пакетов для голоса, видео и других данных. Опрос производится по интеллектуальному методу: передающие данные клиенты опрашиваются чаще, чем простаивающие.


Поддержка сценария hotspot

Начиная с v7.52 Infinity, прошивку можно использовать на устройства линейки LigoDLB для уличных хотспотов и других связанных с ними приложений. После обновления прошивки, устройство DLB преобразуется в точку доступа для уличных хотспот сетей и теряет свою функциональность для соединений точка-точка и точка-многоточка.

WNMS

WNMS - это бесплатно распространяемая система управления беспроводной сетью. Она упрощает большое количество задач, связанных с управлением и мониторингом сети. Комплексная система поддерживает несколько тысяч узлов в сети. Несколько сетей могут быть объединены в одну логическую и управляться с одного сервера. Большой набор функций позволяет быстро диагностировать проблемные участки, наглядно отображать сеть на карте, автоматически выполнять регулярные обновления прошивки, отслеживать состояния устройств, получать оповещения о проблемных узлах, просматривать статистику и т.д. WNMS поддерживает создание аккаунта для каждого пользователя. Несколько администраторов могут управлять различными сегментами сети на одном сервере, при этом не имея доступа к устройствам друг друга. WNMS доступна для операционной системы Windows и Linux, как облачная система и в качестве мобильного приложения для устройств Android.

Технические характеристики

Рекомендуемая максимальная дальность    в режиме PTMP 1.5 км
в режиме PTP 3 км
при максимальной скорости в режиме PTP 1.5 км
Беспроводной стандарт    IEEE 802.11b/g/n, iPoll
Процессор    Atheros AR9341 533 МГц
ОЗУ    64 МБ DDR2
ПЗУ    16 МБ SPI
Защита от перенапряжения    3 кВ линия-земля, 1 кВ линия-линия
Поддержка MIMO    Да, 2х2
Режимы работы    Точка доступа (auto WDS), точка доступа (iPoll 3), клиент (WDS, iPoll 3), клиент (ARP NAT)
Диапазон частот    2.402 - 2.492 ГГц
Мощность передатчика    До 28 дБм
Чувствительность приёмника    От -95 до -76 дБм в зависимости от модуляции
Ширина канала    5, 10, 20, 40 МГц
Схемы модуляции    802.11 g/n: OFDM (64-QAM, 16-QAM, QPSK, BPSK)
802.11 b: DSS (CCK, DQPSK, DBPSK)
Скорости передачи данных    802.11 n: 300, 270, 240, 180, 120, 90, 60, 30 Мбит/с
802.11 g: 54, 48, 36, 24, 18, 12, 9, 6 Мбит/с
802.11 b: 11, 5.5, 2, 1 Мбит/с
Коррекция ошибок    FEC, Selective ARQ
Схема дуплексирования    Time division duplex

Антенна
Тип антенны    Встроенная направленная панельная с двойной поляризацией
Усиление антенны    11 дБи
Диаграммы направленности
Вертикальная поляризация
КСВН    <1.5
Кроссполяризационная изоляция    23 дБи
Угол излучения в горизонтальной плоскости    70°
Угол излучения в вертикальной плоскости    35°
Горизонтальная поляризация
КСВН    <1.5
Кроссполяризационная изоляция    23 дБи
Угол излучения в горизонтальной плоскости    35°
Угол излучения в вертикальной плоскости    70°

Сетевые возможности
Проводной интерфейс    1x 10/100 Base-T RJ-45
Режим работы    Bridge, router
WAN    Static IP, DHCP client, PPPoE client
NAT    Маршрутизация с или без NAT, Firewall*
Статическая маршрутизация    Поддерживается
DHCP    Client, server, relay
Переадресация портов    Поддерживается
VLAN    Поддерживается для управления и данных
Беспроводная безопасность    WEP, WPA/WPA2 Personal, WPA/WPA2 Enterprise, WMM, WACL
Изоляция пользователей    Поддерживается

Программные возможности
Расширенная беспроводная функциональность    ATPC (автоматический контроль мощности передатчика), автоканал, автомодуляция, опрос клиентов по интеллектуальному методу
Беспроводная безопасность    WPA/WPA2 personal, WPA/WPA2 enterprise, WACL, user isolation
Беспроводной QoS    Приоритизация с 4 очередями iPoll3
Сетевые режимы работы    Bridge, router iPv4, router IPv6
Сетевые функции    Маршрутизация с и без NAT, VLAN
Протоколы WAN    Static IP, DHCP client, PPPoE client
Сервисы    DHCP server, SNMP server, NTP client, router advertisement daemon, ping watchdog
Управление    HTTP(S) веб-интерфейс, SSH, чтение SNMP, WNMS, telnet
Инструменты    Site survey, тест канала, ping, traceroute, анализатор спектра, отложенная перезагрузка

Физические характеристики
Размеры    175 х 65 х 29 мм
Вес    94 г
Диаметр мачты    30-70 мм (диаметры мачт для крепления устройств LigoWave)
Питание    12-24 В DC, Passive PoE (100-240 В AC <-> 18 В DC адаптер в комплекте)
Максимальная потребляемая энергия    4.5 Вт
Температура окружающей среды рабочая    -40..+65 °С
Рабочая влажность    0..90% без конденсации

Управление
Мониторинг системы    SNMP v1/2c/3 server, Syslogs, системные оповещения на e-mail и SNMP trap
*Настройка Firewall возможна только через командную строку (подключение по SSH) посредством iptables.

Характеристики радиочасти

Выходная мощность передатчика (дБм)
802.11g    802.11n/iPoll
6 Мбит/c    28    30 Мбит/c    28    15 Мбит/c    28
9 Мбит/c    28    60 Мбит/c    28    30 Мбит/c    28
12 Мбит/c    28    90 Мбит/c    28    45 Мбит/c    28
18 Мбит/c    28    120 Мбит/c    28    60 Мбит/c    28
24 Мбит/c    28    180 Мбит/c    28    90 Мбит/c    28
36 Мбит/c    27    240 Мбит/c    27    120 Мбит/c    26
48 Мбит/c    26    270 Мбит/c    25    135 Мбит/c    24
54 Мбит/c    25    300 Мбит/c    24    150 Мбит/c    23

Чувствительность приёмника (дБм)
802.11g    802.11n/iPoll
6 Мбит/c    -95    30 Мбит/c    -91    15 Мбит/c    -91
9 Мбит/c    -94    60 Мбит/c    -91    30 Мбит/c    -91
12 Мбит/c    -93    90 Мбит/c    -89    45 Мбит/c    -89
18 Мбит/c    -90    120 Мбит/c    -88    60 Мбит/c    -88
24 Мбит/c    -88    180 Мбит/c    -86    90 Мбит/c    -86
36 Мбит/c    -86    240 Мбит/c    -82    120 Мбит/c    -82
48 Мбит/c    -82    270 Мбит/c    -78    135 Мбит/c    -78
54 Мбит/c    -81    300 Мбит/c    -76    150 Мбит/c    -76
