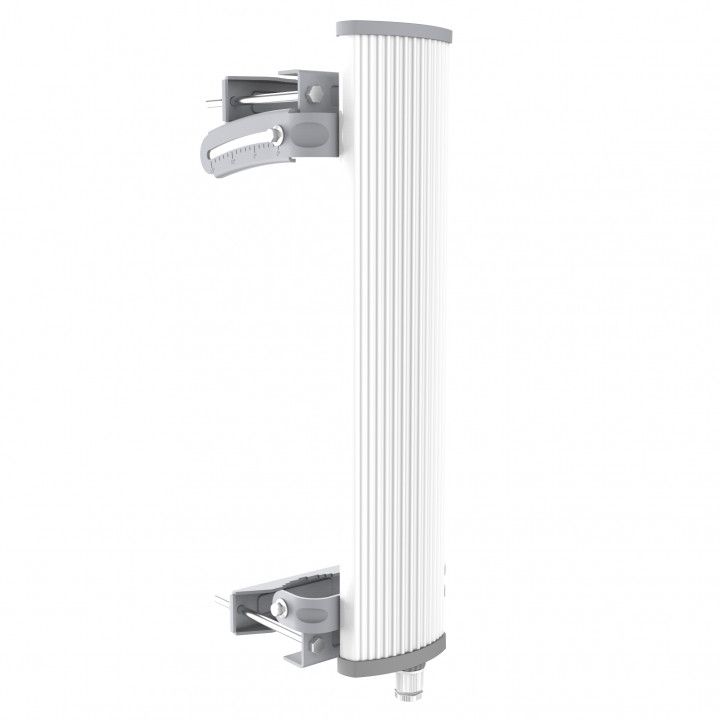

LigoWave LigoDLB PRO 2-90-16

Описание LigoWave LigoDLB PRO 2-90-16
Мощная базовая станция со встроенной антенной. Новая линейка устройств LigoDLB PRO, разработанных для профессиональных сетей, включает в себя следующие продукты: LigoDLB PRO 2-90-16, LigoDLB PRO 2-90-19, LigoDLB PRO 5-90-17 и LigoDLB PRO 5-90-20.

Корпус устройства снижает уровень помех и защищает от влаги (стандарт защиты IP-67). Его конструкция отлично подходит для наружного использования в любой климатической зоне по всему миру. В комплект поставки входят профессиональные регулирующиеся пластины, которые сделают установку устройства простой и быстрой.

Мощная аппаратная платформа на основе процессора с частотой 720 МГц в сочетании с памятью 128 МБ RAM/Flash полностью отвечает высоким требованиям качества и производительности, необходимым для обслуживания большого количества клиентов. Таким образом, LigoDLB PRO - это отличный выбор для организации сети связи Точка-Многоточка.

Особенности
Встроенный радиомодуль 2.4 ГГц MIMO 2х2
Встроенная 90° секторная антенна с двойной поляризацией и усилением 16 дБи
Частотный диапазон 2.402 – 2.492 ГГц
Выходная мощность до 30 дБм
iPoll 3 - собственный протокол для передачи данных
Мощная ОС
Гигабитный порт Ethernet
Интегрированная компоновка антенны и радиомодуля заметно снижает потери сигнала
Питание 802.3af PoE (блок питания в комплекте)
Корпус, соответствующий стандарту защиты IP-67
Бесплатная WNMS (система управления беспроводной сетью)
Профессиональный монтажный кронштейн

Мощная аппаратная платформа
Чипсет QCA 9557 (720 МГц) и 128 Мбайт оперативной памяти делают устройство идеальным решением ресурсоёмких задач с большим количеством клиентов, подключённых к одной точке доступа. Гигабитный Ethernet-порт позволяет использовать всю скорость современного радио, а поддержка отраслевого стандарта PoE 802.3af обеспечивает надёжное питание.

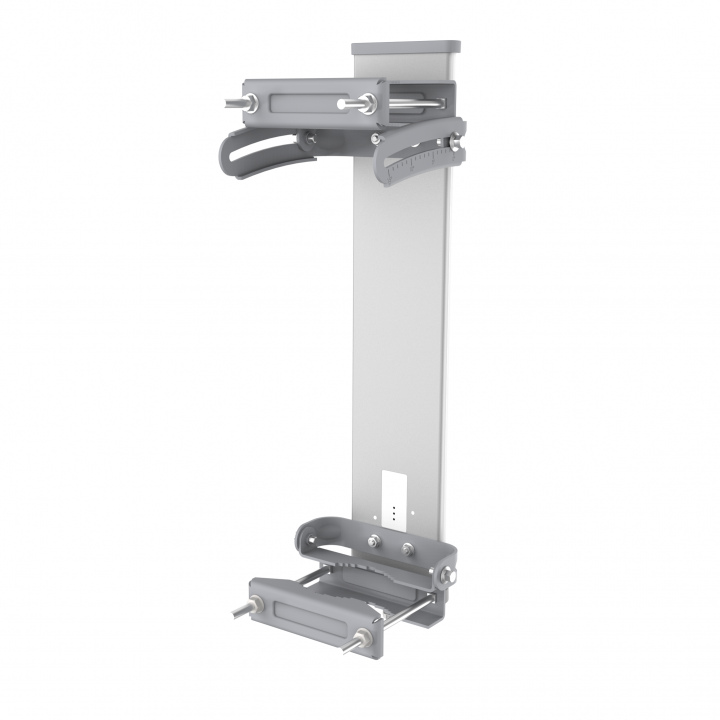

Прочное крепление
Монтажный кронштейн LigoDLB PRO позволяет наклонить антенну на 15° при её юстировке. Диапазон поддерживаемых диаметров мачты - от 25 до 75 мм. Защита корпуса по стандарту IP-67 и встроенная система подавления скачков напряжения обеспечивают лучшую в классе стойкость к суровым погодным условиям в любой климатической зоне.

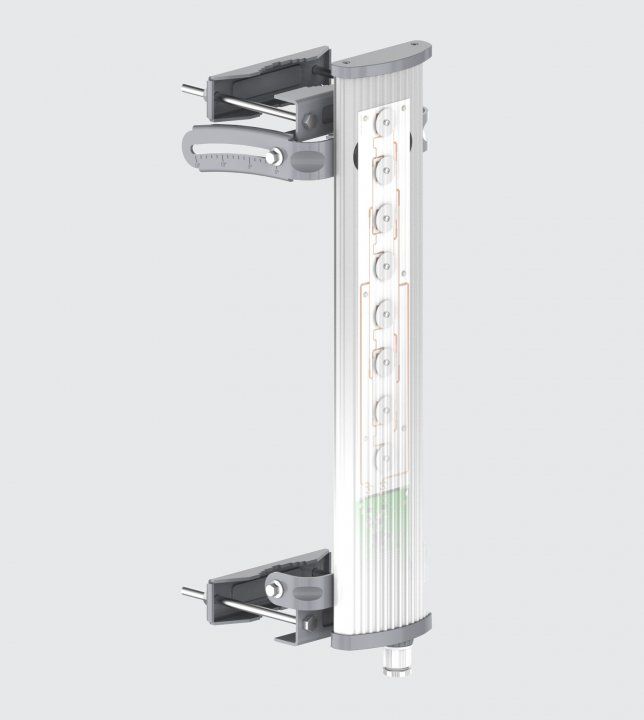

Интегрированный дизайн

Конструкция устройства "всё в одном" снижает риск сбоев на кабеле и уменьшает потери сигнала, поскольку радиомодуль подключен непосредственно к антенне. Подобная интеграция позволяет сэкономить место на вышке и ускорить окупаемость произведённых затрат.


Повышенная помехоустойчивость
Металлический корпус выполняет функцию дефлектора, что позволяет заметно снизить образование паразитных помех (задний лепесток) и ослабить взаимные шумы при совместном расположении нескольких базовых станций. Помимо экранирования, корпус также работает как теплоотвод, что позволяет улучшить производительность благодаря рассеиванию тепла, которое образуется при работе радиоустройства.


Функциональная ОС
Операционная система включает в себя все функции, необходимые для построения сетей точка-многоточка. Отзывчивый пользовательский интерфейс построен на основе технологии HTML 5.
Среди новых функций стоит отметить поддержку IPv6 в режимах bridge и router, протоколов обнаружения SSDP и Bonjour, гибкую систему ограничения скорости трафика и клиент SSTP.
Новое поколение устройств линейки LigoDLB обладает обратной совместимостью с устройствами линейки APC фирмы Deliberant, в том числе в части использования проприетарного протокола iPoll - для работы просто обновите прошивку на устройствах (до версии 7.0 и выше).


iPoll 3 - улучшенный производительный протокол
Оптимизированный проприетарный протокол - это инновационное решение для устранения задержек передачи и взаимных помех в беспроводных сетях Точка-Многоточка.


Поддержка сценария хотспот
Устройства LigoDLB также можно использовать для уличных хотспотов и других связанных с ними приложений - нужно лишь установить прошивку Infinity (версии 7.52 или новее). После модификации устройство LigoDLB преобразуется в точку доступа для уличных хотспот-сетей и теряет свою функциональность для соединений точка-точка и точка-многоточка.



Технические характеристики
Зона покрытия    До 10 км
Стандарт Wi-Fi    IEEE 802.11 b/g/n и проприетарный протокол iPoll 2 & 3
MIMO    2x2
Радиочастотный диапазон    2.402 – 2.492 ГГц
Выходная мощность передатчика    До 30 дБм
Совокупная пропускная способность    180 Мбит/с
Ширина канала    5, 10, 20, 40 МГц
Модуляция    802.11 g/n: OFDM (64-QAM, 16-QAM, QPSK, BPSK)
802.11 b: DSS (CCK, DQPSK, DBPSK)
Скорость передачи данных    802.11 n: 300, 270, 240, 180, 120, 90, 60, 30 Мбит/с
802.11 g: 54, 48, 36, 24, 18, 12, 9, 6 Мбит/с
802.11 b: 11, 5.5, 2, 1 Мбит/с
Коррекция ошибок    FEC, Selective ARQ
Схема дуплекса    Временное разделение
Тип антенны    Встроенная, с двойной поляризацией, секторная, 90°
Усиление    16 дБи
Проводной интерфейс    10/100/1000 Base-T, RJ45 (802.3af)
Размеры    574 х 114 х 46 мм (исключая крепление для мачты)
Вес    3 кг (включая крепление для мачты)
Диаметр мачты    25-75 мм (диаметры мачт для крепления устройств LigoWave)
Крепление    На мачту (входит в комплект поставки)
Питание    37-56 В DC PoE 802.3af (AC <--> DC адаптер входит в комплект поставки)
Источник питания    100-240 В AC
Максимальная потребляемая энергия    10 Вт
Температура окружающей среды рабочая    -40.. +65 °С
Влажность окружающей среды рабочая    0.. 90% без конденсации
Мониторинг системы    SNMP, Syslog, Графический веб-интерфейс, WNMS
Конфигурация    Графический веб-интерфейс, WNMS
Кросс-поляризационная развязка    25 дБи
КСВН    < 1.6
Ширина луча в горизонтальной плоскости
при горизонтальной поляризации    90°
Ширина луча в горизонтальной плоскости
при вертикальной поляризации    100°
Ширина луча в вертикальной плоскости    24°
Параметры передатчика
802.11n / iPoll (20/40 МГц)    Мбит/с    15    30    45    60    90    120    135    150
дБм    30    30    30    29    29    29    28    27
Мбит/с    30    60    90    120    180    240    270    300
дБм    30    30    29    29    29    29    28    27
802.11g    Мбит/с    6    9    12    18    24    36    48    54
дБм    30     29     29    29    29    29    29    29

Параметры приёмника
802.11n / iPoll (20/40 МГц)    Мбит/с    15    30    45    60    90    120    135    150
дБм    -89    -88    -87    -83    -80    -77    -76    -74
Мбит/с    30    60    90    120    180    240    270    300
дБм    -85    -85    -83    -80    -77    -73    -72    -70
802.11g    Мбит/с    6    9    12    18    24    36    48    54
дБм    -89    -88    -88    -87    -84    -81    -77    -75
