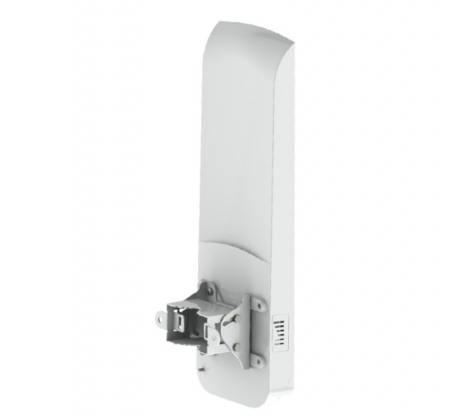

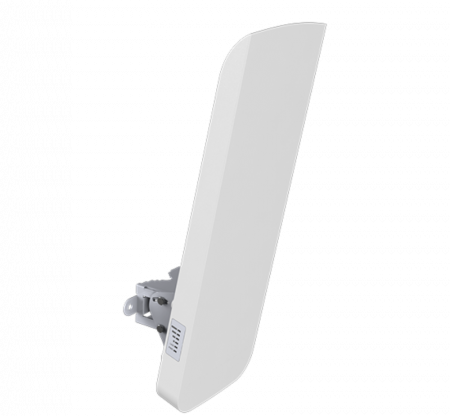

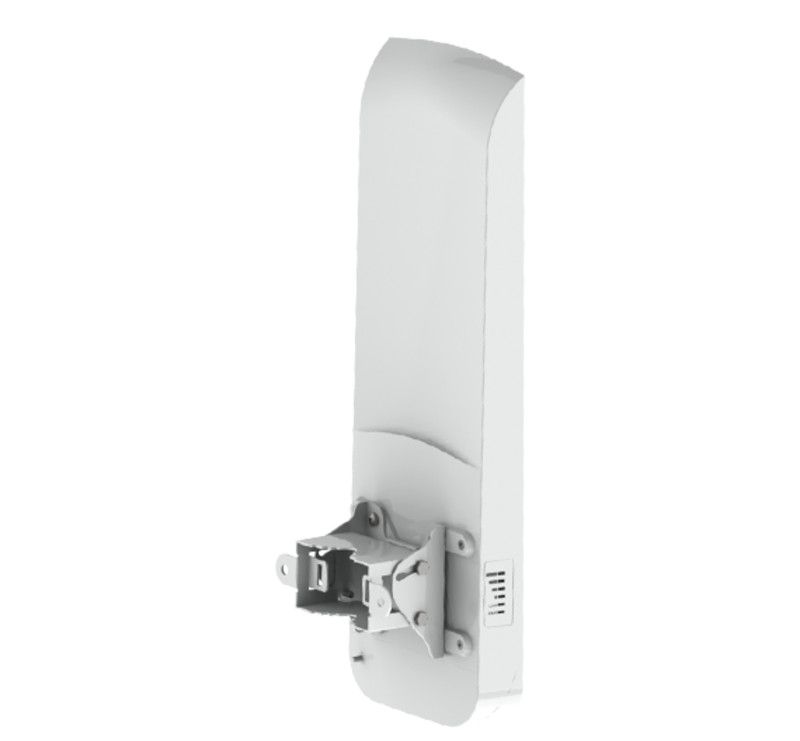

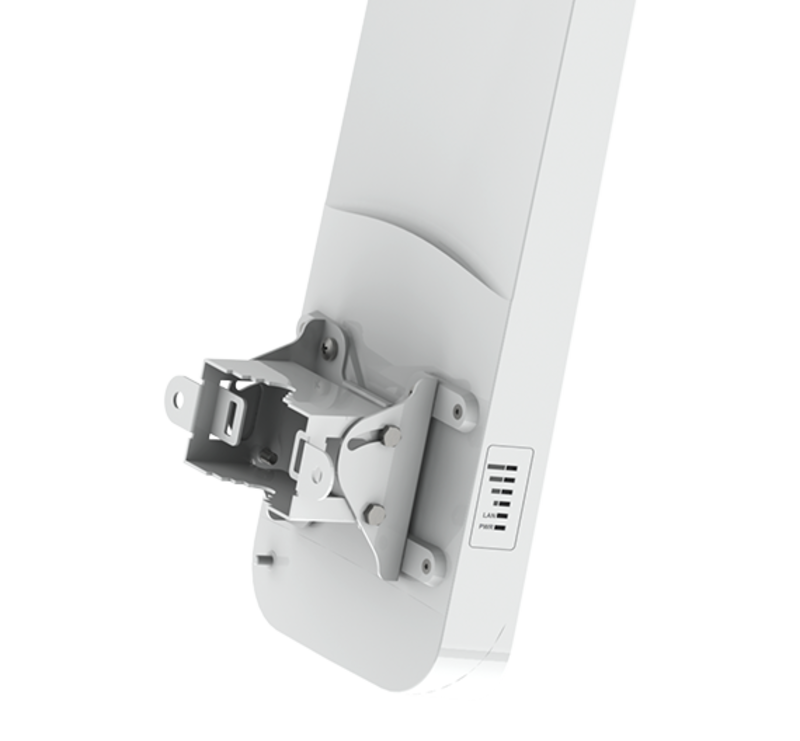

LigoWave LigoDLB 5-90

Описание LigoWave DLB-5-90

Устройство обладает всепогодным корпусом (стандарт защиты IP67), в который также встроена секторная антенна (90°) с поддержкой 2х2 MIMO. Максимальная дальность связи до 7 км, а максимальная пропускная способность в идеальных условиях составляет более 100 Мбит/сек, что возможно благодаря поддержке 802.11n. Устройство может работать в режимах:

точка доступа (в т.ч. с автоматическим WDS)
клиент
клиент WDS
точка доступа iPoll (собственный протокол)
клиент iPoll
Программная часть построена на базе Linux, удобна в использовании благодаря веб-интерфейсу и другим способам управления. Также продукт совместим с WNMS - фирменным централизованным сервером для управления конфигурациями, прошивками и анализа статистики.

Возможности ПО:

IP маршрутизация
DHCP клиент/сервер/relay
DNS relay/proxy
stateful inspection firewall (пакетный фильтр на 4 уровне модели OSI)
фильтрация по MAC/IP
цифровые сертификаты устройств
мультикаст видео для CCTV или IPTV (IGMPv3)
Способы управления:

веб-интерфейс
командная строка посредством SSH
возмозжность подключения к WNMS-серверу для настройки
SNMP V1/2 (MIB: 802.1, 802.1x, MIBII)
ВНИМАНИЕ! Это устройство предназначено для радиосвязи в частотном диапазоне 5 ГГц. При планировании сети уточняйте возможность функционирования остальных устройств в данном диапазоне!

Пример использования



Технические характеристики APC 5M-90

Процессор    Atheros AR9342 500 МГц
ОЗУ    64 МБ
ПЗУ    16 МБ
Стандарт WiFi    802.11a/n
Модуляция    802.11 a/n: OFDM (64-QAM, 16-QAM, QPSK, BPSK)
Диапазон частот    5.1 - 5.9 ГГц
Выходная мощность передатчика    до 29 дБм, возможна программная регулировка
Скорость передачи    802.11 n: 300, 270, 240, 180, 120, 90, 60, 30 Мбит/сек
802.11 a: 54, 48, 36, 24, 18, 12, 9, 6 Мбит/сек
Коррекция ошибок    FEC, Selective ARQ
Проводной интерфейс    1x 10/100 Base-T (Ethernet 8P8C "RJ-45")
Питание    12..24 В по технологии PoE
блок питания в комплекте (на входе 100-240 В)
Режим работы    Точка доступа (Auto WDS), клиент, клиент WDS, точка доступа iPoll, клиент iPoll
Усиление антенны    18 дБи
Угол излучения при 16 дБ    в вертикальной плоскости - 20°, в горизонтальной плоскости - 90°
Безопасность    пароль
WPA/WPA2 enterprise/personal
фильтрация по MAC
скрытый SSID
802.11i
802.1x
статический и динамический WEP
Режимы работы сети
Режимы работы    Router, Bridge
WAN    Статический IP, DHCP клиент, PPPoE клиент
NAT    Маршрутизация с/без NAT
Статические маршруты    Поддерживается
DHCP    Клиент, сервер, relay
Port Forwarding    Поддерживается
VLAN    Поддерживается управление трафиком
Управление
Настройка системы    Интуитивно понятный интерфейс, командная строка через SSH, централизованная система управления беспроводной сетью WNMS, перезагрузка через инструмент перезагрузки
Системы мониторинга    Сервер SNMP v1/2c/3, Sysolgs, система оповещения по email и SNMP trap

Корпус    всепогодный, соответсвует стандарту IP67
Размеры    43 x 15 x 4 см
Рабочая температура    -40..65 °С
Рабочая влажность    0-90% без конденсата
Сертификация    FCC/CE/RoHS
Возможности ОС

Основные возможности    Возможность устанавливать/ограничивать частоты, ширину канала, ЭИИМ, модуляцию
Расширенные возможности    ATPC (автоматическое регулирование мощности передатчика), auto-channel, auto-modulation
Режимы работы    Router, Bridge
Режимы работы беспроводной сети    AP auto WDS, Station, Station WDS, Virtual radios (VSSID), точка доступа iPoll, iPoll клиент
Безопасность    WPA/WPA2 Personal, WPA/WPA2 Enterprise, WACL, User isolation, UAM (аутентификация через веб-интерфейс)
QoS    WMM
WAN протоколы    Статический IP, DHCP клиент, PPPoE клиент
Network    NAT, статическая маршрутизация, брандмауэр, port forwarding, VLAN, traffic shaper
Сервисы    DHCP сервер, SNMP сервер, NTP клиент, Alerts, удаленное логирование, статистика по Ethernet и Wireless, ограничение пропускной способности
Менеджмент    HTTP(s) GUI, SSH CLI, SNMP read, WNMS, перезагрузка через сервис перезагрузки, устранение неполадок
Инструменты    Тест соединения, юстировка антенны, Ping, трассировка маршрутов, анализатор спектра, "отложенная" презагрузка
Характеристики радиочасти

Выходная мощность (дБм)
802.11a    802.11n/iPoll
6 Мбит/c    29    30 Мбит/c    28    15 Мбит/c    29
9 Мбит/c    29    60 Мбит/c    28    30 Мбит/c    28
12 Мбит/c    29    90 Мбит/c    28    45 Мбит/c    28
18 Мбит/c    29    120 Мбит/c    28    60 Мбит/c    28
24 Мбит/c    29    180 Мбит/c    26    90 Мбит/c    27
36 Мбит/c    27    240 Мбит/c    26    120 Мбит/c    27
48 Мбит/c    26    270 Мбит/c    24    135 Мбит/c    25
54 Мбит/c    25    300 Мбит/c    23    150 Мбит/c    24
Чувствительность приёмника (дБм)
802.11a    802.11n/iPoll
6 Мбит/c    -97    30 Мбит/c    -94    15 Мбит/c    -97
9 Мбит/c    -97    60 Мбит/c    -92    30 Мбит/c    -95
12 Мбит/c    -95    90 Мбит/c    -89    45 Мбит/c    -93
18 Мбит/c    -93    120 Мбит/c    -85    60 Мбит/c    -88
24 Мбит/c    -90    180 Мбит/c    -82    90 Мбит/c    -85
36 Мбит/c    -86    240 Мбит/c    -78    120 Мбит/c    -81
48 Мбит/c    -82    270 Мбит/c    -77    135 Мбит/c    -79
54 Мбит/c    -81    300 Мбит/c    -75    150 Мбит/c    -77
Диаграммы излучения



Технические характеристики LigoWave DLB-5-90

Стандарт Wi-Fi

802.11a; 802.11n
Количество портов

1
Межсетевой экран (Firewall)

Нет
Поддержка MIMO

2x2
DHCP-сервер

Да
Выходная мощность

29 дБм
Рабочая частота

5 ГГц
Подключение 3G/4G-модема

Нет
Тип антенны

встроенная
Размеры, мм

—
Вес

—
Частота процессора

—
Гигабитные порты

Нет
GPS-синхронизация

Нет
Диапазон рабочих частот, МГц

5150 - 5850
Раздача PoE-питания

Нет
