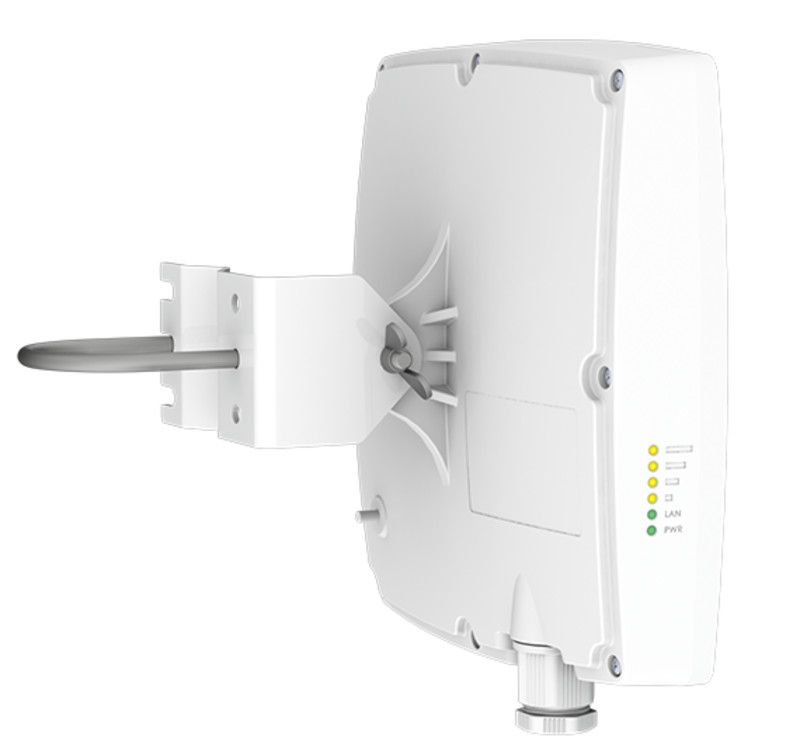

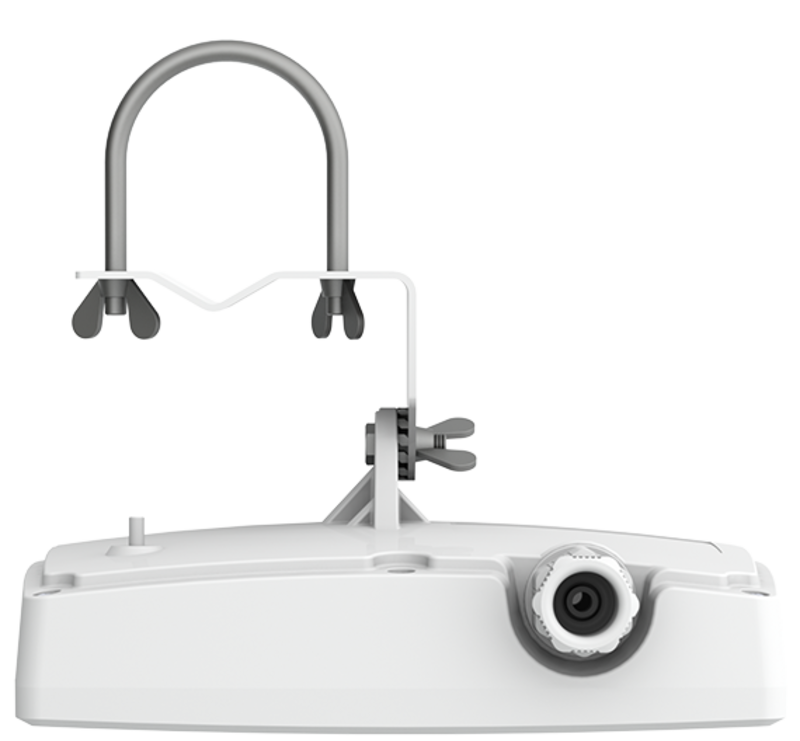

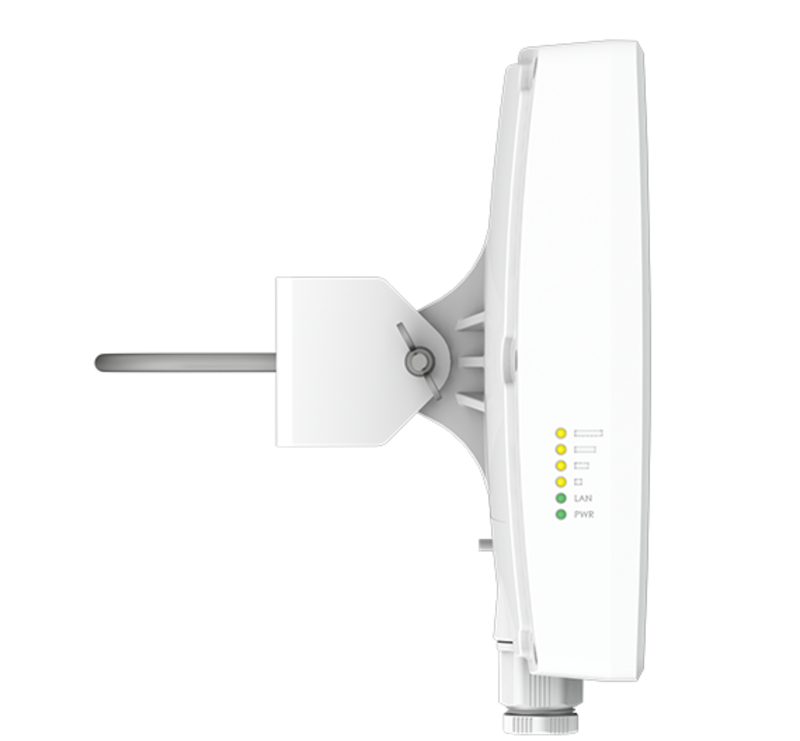

LigoWave LigoDLB 5-20

Описание LigoWave DLB-5-20

Устройство сочетает в себе защищённый IP67 корпус, радиосистему 2х2 MIMO с мощной антенной усилением 20 дБи и гибкое программное обеспечение, что делает его отличным вариантом для каналов средней дальности (рекомендуется до 10 км). DLB 5-20  использует продвинутую и многофункциональную операционную систему, которая поддерживает работу беспроводного модуля в режимах бридж/роутер и повторитель (режим повторителя позволяет устройству одновременно выступать в качестве точки доступа и клиента). DLB OS также имеет встроенную поддержку фирменного протокола iPoll 2 - проприетарной технологии беспроводной связи, улучшающей пропускную способность, скорость обработки пакетов в секунду и стабилизирующей задержку ("ping") в Вашей сети. В операционной системе используется удобный интерфейс пользователя на основе технологии Adobe Flex, доступно множество удобных инструментов (site survey, отложенная перезагрузка, анализатор спектра, traceroute). Она совместима со специализированной системой WNMS (Wireless Network Management System) - удобной утилитой централизованного управления устройствами.

ВНИМАНИЕ! Это устройство предназначено для радиосвязи в частотном диапазоне 5 ГГц. При планировании сети уточняйте возможность функционирования остальных устройств в данном диапазоне!

Технические характеристики

Беспроводной интерфейс
Предельная дальность работы
в режиме PTMP 7 км

в режиме PTP 20 км

при максимальной скорости в режиме PTP 2 км

Беспроводной стандарт    IEEE 802.11a/n, iPoll
Поддержка MIMO    Да, 2x2
Режимы работы    Точка доступа (Auto WDS), клиент, клиент WDS, точка доступа iPoll, клиент iPoll
Диапазон частот    5.150 - 5.850 ГГц
Мощность передатчика    До 29 дБм
Чуствительность приёмника    От -97 до -75 дБм в зависимости от модуляции
Ширина канала    5, 10, 20, 40 МГц
Схемы модуляции    802.11 a/n: OFDM (64-QAM, 16-QAM, QPSK, BPSK)
Скорости передачи данных
802.11 n: 300, 270, 240, 180, 120, 90, 60, 30 Mbps

802.11 a: 54, 48, 36, 24, 18, 12, 9, 6 Mbps

Коррекция ошибок    FEC, Selective ARQ
Схема дуплексирования    Time division duplex

Антенна
Тип антенны    Встроенная панельная направленная с двойной поляризацией
Усиление антенны    20 дБи
Диаграммы направленности
(изображение кликабельно)



КСВ    1.8:1
Угол излучения в горизонтальной плоскости при горизонтальной поляризации    16°
Угол излучения в горизонтальной плоскости при вертикальной поляризации    16°
Угол излучения в вертикальной плоскости    16°
Поляризационна развязка    27 дБ

Сетевые возможности
Проводной интерфейс    1x 10/100 Base-T (Ethernet 8P8C "RJ-45")
Режим работы    Bridge, router
WAN    Static IP, DHCP client, PPPoE client
Статическая маршрутизация    Поддерживается
DHCP    Client, server, relay
Port forwarding    Поддерживается
VLAN    Поддерживается для управления и данных
Беспроводная безопасность    WEP, WPA/WPA2 Personal, WPA/WPA2 Enterprise, WMM, WACL
Изоляция пользователей    Поддерживается

Программные возможности
Основные    Возможность определить/ограничить частоту, ширину канала, ЭИИМ, модуляцию
Расширенная беспроводная функциональность    ATPC (автоматический контроль мощности передатчика), автоканал, автомодуляция
Virtual SSID (несколько точек доступа на одном физическом устройстве)    Поддерживается
Беспроводной QoS    WMM
Сетевые функции    NAT, статическая маршрутизация, firewall, port forwarding, VLAN, traffic shaping
Сервисы    DHCP server, SNMP server, NTP client, уведомления, удалённый системный журнал (syslog), статистика о WiFi и Ethernet, ограничение пропускной способности
Управление    HTTP(S) веб-интерфейс, SSH CLI, чтение SNMP, WNMS, отладочный файл, сброс с помощью утилиты сброса
Инструменты    site survey, тест канала, ping, traceroute, анализатор спектра, отложенная перезагрузка

Физические характеристики
Размеры    205 х 205 х 45
Вес    700 г
Питание    12-24 В DC, Passive PoE (100-240 В AC 24 В DC адаптер в комплекте)
Максимальная потребляемая энергия    4.5 Вт
Рабочая температура    -40..+65 °С
Рабочая влажность    0..90% без конденсации

Управление
Настройка системы    Удобный веб-интерфейс, консоль через SSH, централизованная система управления WNMS, сброс через утилиту сброса
Мониторинг системы    SNMP v1/2c/3 server, Syslogs, системные оповещения на e-mail и SNMP trap

Нормативные акты
Сертификация    Соответствие FCC/CE/Safety/RoHS
Характеристики радиочасти

Выходная мощность (дБм)
802.11a    802.11n/iPoll
6 Мбит/c    29    30 Мбит/c    28    15 Мбит/c    29
9 Мбит/c    29    60 Мбит/c    28    30 Мбит/c    28
12 Мбит/c    29    90 Мбит/c    28    45 Мбит/c    28
18 Мбит/c    29    120 Мбит/c    28    60 Мбит/c    28
24 Мбит/c    29    180 Мбит/c    26    90 Мбит/c    27
36 Мбит/c    27    240 Мбит/c    26    120 Мбит/c    27
48 Мбит/c    26    270 Мбит/c    24    135 Мбит/c    25
54 Мбит/c    25    300 Мбит/c    23    150 Мбит/c    24
Чувствительность приёмника (дБм)
802.11a    802.11n/iPoll
6 Мбит/c    -97    30 Мбит/c    -94    15 Мбит/c    -97
9 Мбит/c    -97    60 Мбит/c    -92    30 Мбит/c    -95
12 Мбит/c    -95    90 Мбит/c    -89    45 Мбит/c    -93
18 Мбит/c    -93    120 Мбит/c    -85    60 Мбит/c    -88
24 Мбит/c    -90    180 Мбит/c    -82    90 Мбит/c    -85
36 Мбит/c    -86    240 Мбит/c    -78    120 Мбит/c    -81
48 Мбит/c    -82    270 Мбит/c    -77    135 Мбит/c    -79
54 Мбит/c    -81    300 Мбит/c    -75    150 Мбит/c    -77
Технические характеристики LigoWave DLB-5-20

Стандарт Wi-Fi

802.11a; 802.11n
Количество портов

1
Межсетевой экран (Firewall)

Нет
Поддержка MIMO

2x2
DHCP-сервер

Да
Выходная мощность

29 дБм
Рабочая частота

5 ГГц
Подключение 3G/4G-модема

Нет
Тип антенны

встроенная
Размеры, мм

—
Вес

—
Частота процессора

—
Гигабитные порты

Нет
GPS-синхронизация

Нет
Диапазон рабочих частот, МГц

—
Раздача PoE-питания

Нет
